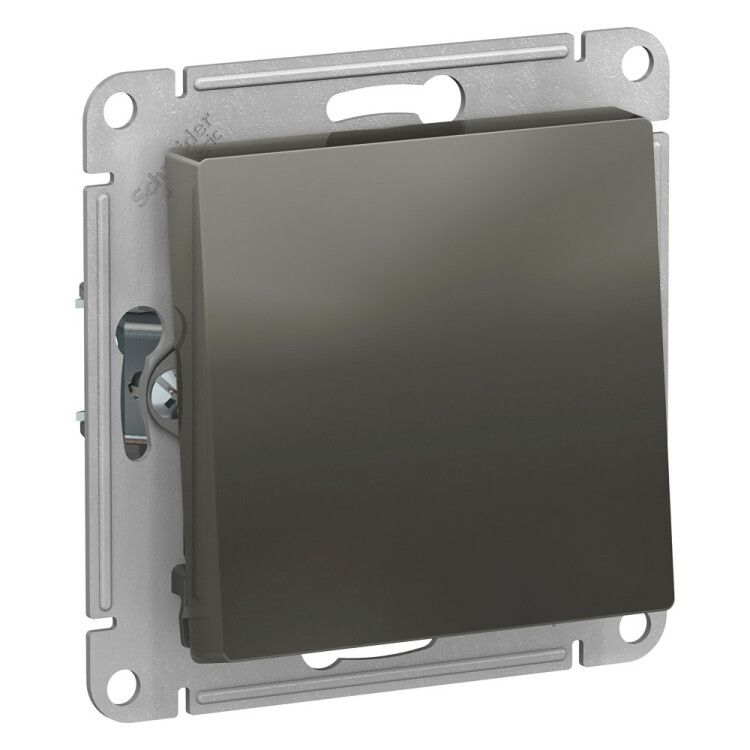

Переключатель одноклавишный ATLASDESIGN схема 6 10АХ механизм сталь - ATN000961 APC

Переключатель проходной 1-клавишный, схема 6, 10АХ, механизм сталь от Systeme Electric (серии AtlasDesign) предназначен для управления освещением с двух мест - например, в коридоре, на лестнице или в спальной комнате. Механизм совместим со стандартными монтажными коробками и рассчитан на работу в бытовых и коммерческих сетях 220 В, 10 А.

Назначение и область применения

Этот переключатель используется там, где необходимо включить или выключить один источник света из двух разных точек. Подходит для жилых помещений, офисов, общественных зданий, гостиниц. Применяется в системах освещения коридоров, лестниц, спален, больших комнат с двумя входами. Не предназначен для управления мощными нагрузками - например, двигателями или нагревателями.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В
• Схема подключения: переключатель на два направления (проходной)
• Количество клавиш: 1
• Тип крепления: винтовое
• Способ монтажа: внутренний / скрытый
• Способ подключения: винтовой зажим
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Габаритные размеры: 71×71×40 мм
• Материал корпуса: термопласт (ABS-пластик)
• Отделка поверхности: матовая
• Цвет: серый (steel)
• Подсветка: не предусмотрена
• Содержание галогенов: не содержит
• Тип комплектации: механизм с накладкой

Совместимость и монтаж

Механизм совместим с монтажными коробками стандарта Европа (68×68 мм) и другими, соответствующими габаритам 71×71 мм. Крепление осуществляется через винты на монтажных лапках - они усилены для надёжной фиксации даже в старых или слегка расширенных коробках. Для установки требуется предварительно подготовленная штроба и провода трёхжильного кабеля (фаза, два проходных провода). Накладка крепится после установки механизма. Не требует специальных инструментов - достаточно отвертки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового электрооборудования. IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не защищает от влаги - поэтому не применяется во влажных помещениях (ванна, баня, бассейн). Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Соответствует нормам RoHS.

Преимущества

• Усиленные монтажные лапки обеспечивают плотную посадку в коробке, исключают люфт и шум при работе.
• Матовая поверхность не царапается легко и не оставляет следов от пальцев.
• Конструкция механизма позволяет использовать с любыми лицевыми рамками серии AtlasDesign.
• Произведён в соответствии с технологиями Systeme Electric - проверенная надёжность.

Ограничения применения

• Не подходит для влажных и пыльных сред - IP20 недостаточно для кухни, ванной, подвала.
• Не имеет подсветки - в темноте сложно найти клавишу, если не установлены внешние источники света.
• Не предназначено для управления нагрузкой выше 10 А (например, мощные светодиодные ленты, обогреватели).
• Требует парного использования с другим проходным переключателем - одиночная установка не работает.

Примеры использования

• Управление светом в длинном коридоре: включение у входа, выключение у выхода.
• Освещение лестницы: включение на первом этаже, выключение на втором.
• Спальная комната: выключение света с кровати и включения у двери.
• Общественные зоны: управление светом в холле с двух сторон.

Практические советы

• При замене старого переключателя проверьте, что провода подключены правильно: одна фаза и два проходных контакта. Неправильное подключение сделает устройство бесполезным.
• Выбирайте этот переключатель только в паре с таким же - он не работает самостоятельно. Обязательно используйте второй проходной переключатель того же типа.
• При монтаже в новую коробку убедитесь, что её глубина достаточна - механизм имеет высоту 40 мм.
• Для удобства можно заказать накладки с подсветкой отдельно - сам механизм не предусматривает подсветку.
• Серия AtlasDesign совместима с другими изделиями Systeme Electric - можно собирать единый стиль интерьера.
