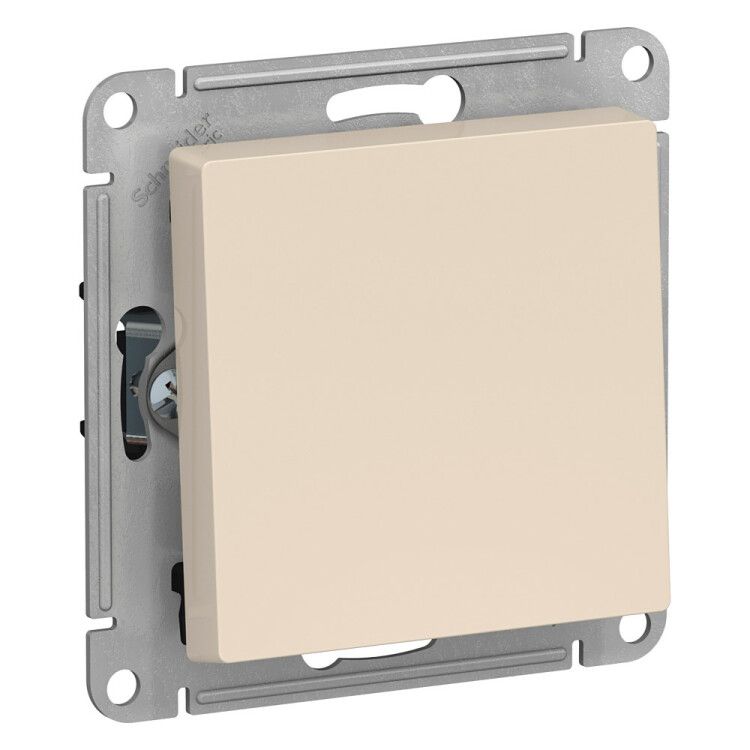

Переключатель перекрестный 1-кл. СП AtlasDesign 10А IP20 (сх. 7) 10AX механизм беж. SE ATN000271 APC

Переключатель перекрестный 1-клавишный 10А IP20 схема 7, механизм, цвет бежевый - элемент коммуникационной системы для управления освещением из двух мест. Механизм от Systeme Electric серии AtlasDesign подходит для бытовых и легких промышленных сетей 220 В, обеспечивает надежную работу при нагрузке до 10 А.

Назначение и область применения

Этот перекрестный выключатель используется в схемах управления светом из трех и более точек - например, когда нужно включить или выключить один светильник с верхней и нижней площадки лестницы, с обоих концов длинного коридора или в спальне у входа и у кровати. Он работает в паре с двумя проходными выключателями. Подходит для жилых домов, офисов, гостиниц и других помещений, где требуется удобное управление освещением.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для обычных ламп и светодиодных светильников;
• Номинальное напряжение: 220 В - совместим с однофазной сетью 230 В (по ГОСТ);
• Степень защиты: IP20 - защищает от контакта с пальцами и крупным мусором, но не от воды и пыли; подходит только для внутренней установки;
• Габариты: 71×71×40 мм - соответствует стандартным монтажным коробкам глубиной 40–45 мм;
• Материал корпуса: ABS-пластик - прочный, не трескается при монтаже, устойчив к механическим воздействиям;
• Отделка: глянцевая - легко протирать, не собирает пыль, визуально сочетается с другими изделиями серии AtlasDesign;
• Подключение: винтовые клеммы - надежный контакт, требует правильного затягивания;
• Крепление: винтовое - фиксация через лапки в монтажной коробке;
• Способ монтажа: скрытая установка - встраивается в стену, не имеет внешних элементов;
• Без подсветки - не имеет индикации положения, что снижает энергопотребление и исключает мерцание в темноте.

Совместимость и монтаж

Механизм предназначен для установки в стандартные монтажные коробки с посадочным отверстием 68–72 мм. Совместим с лицевыми рамками серии AtlasDesign (например, ATN000290, ATN000291). Для работы в схеме с тремя точками необходимы два проходных выключателя (1-клавишных) и один перекрестный - именно этот. Нельзя использовать вместо проходного! Кабели подключаются к клеммам L1, L2, L3, L4 - помечены на корпусе. Затягивать винты следует усилием 0,2–0,3 Нм - недостаточно плотно - риск нагрева, слишком сильно - повредить пластик.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Отсутствие галогенов делает его безопасным при горении. Сертифицирован для использования в помещениях с нормальной влажностью. Не предназначен для влажных зон (ванна, баня, улица) - степень защиты IP20 не предполагает защиту от влаги.

Преимущества

• Усиленные монтажные лапки обеспечивают устойчивую фиксацию даже в старых или слегка расширенных коробках;
• ABS-пластик сохраняет форму и цвет при длительном использовании, не желтеет под UV-светом;
• Глянцевая поверхность легко моется, не царапается при регулярной уборке;
• Совместимость с системой AtlasDesign позволяет заменить только механизм, сохранив декоративную рамку;
• Нет подсветки - не мешает ночью, не потребляет энергию, не вызывает эффекта “мерцающего света” в темноте.

Ограничения применения

• Не применяется в условиях повышенной влажности - запрещено в ванных, кухнях без защиты, на улице;
• Не подходит для управления мощными нагрузками выше 2,2 кВт (при 220 В) - например, для тепловых завес, мощных обогревателей;
• Только в составе схемы с двумя проходными выключателями - сам по себе не функционирует как одиночный выключатель;
• Не поддерживает автоматические или дистанционные системы - только ручное управление;
• Не рекомендуется для многоквартирных домов с высокими требованиями к шумоизоляции - при щелчке возможен слышен звук.

Примеры использования

• Лестница между этажами - включить свет внизу, выключить наверху;
• Длинный коридор - управление с обоих концов;
• Спальня - выключить свет у входа и у кровати;
• Зал с несколькими выходами - контроль освещения с разных сторон комнаты.

Практические советы

• При монтаже проверьте соответствие номеров клемм на механизме и схеме - неверное подключение сделает переключатель бесполезным;
• Используйте провода сечением 1,5–2,5 мм2 - оптимально для 10 А;
• Если планируете менять рамку - выбирайте ту же серию AtlasDesign: другие рамки могут не подходить по форме или глубине;
• Не используйте переключатель в качестве проходного - он отличается внутренним устройством и схемой контактов;
• При сборке схемы с тремя точками всегда начинайте с проходных выключателей - они имеют три клеммы, а перекрестный - четыре.
