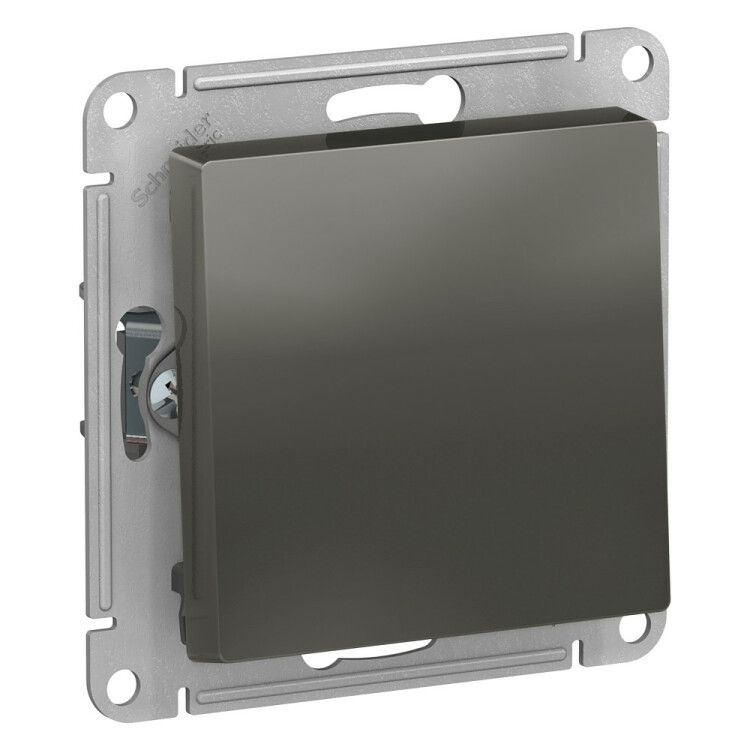

Переключатель перекрестный 1-кл. СП AtlasDesign 10А IP20 (сх. 7) 10AX механизм сталь SE ATN000971 APC

Переключатель перекрестный 1-клавишный 10А IP20 схема 7, механизм сталь от Systeme Electric (серия AtlasDesign) предназначен для управления освещением из двух мест - например, в длинном коридоре или на лестнице. Механизм совместим со стандартными монтажными коробками и рассчитан на работу в бытовых и коммерческих сетях 220–250 В.

Назначение и область применения

Этот перекрестный переключатель используется в схемах управления светом из трёх и более точек. Он работает в паре с двумя проходными переключателями - один на входе, второй на выходе, а этот - между ними. Подходит для жилых домов, офисов, гостиниц, больниц и других объектов, где требуется удобное управление освещением с нескольких мест.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,2 кВт при 220 В (например, несколько светодиодных светильников или одна люстра с мощностью до 800 Вт).
• Номинальное напряжение: 220–250 В - соответствует стандартным сетям в России и странах СНГ.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов больше 12,5 мм, но не защищён от воды и пыли; применяется только внутри помещений.
• Способ монтажа: скрытая установка - встраивается в стенную монтажную коробку глубиной 40 мм.
• Габариты: 71×71×40 мм - совместим с большинством стандартных рамочных коробок.
• Материал корпуса: термопласт - прочный, не горючий, устойчив к деформациям при нагреве.
• Цвет: серый матовый - сочетается с другими элементами серии AtlasDesign.
• Подключение: винтовые клеммы - надёжный контакт, допускает провода сечением до 2,5 мм2.
• Крепление: винтовое - фиксация через боковые лапки в монтажной коробке.
• Количество модулей: 0 - не требует места в распределительном щите, является только внутренним механизмом.

Совместимость и монтаж

Механизм переключателя перекрестный 1-клавишный 10А IP20 схема 7, механизм сталь совместим с монтажными коробками стандарта 71×71 мм, используемыми в системах Systeme Electric и аналогичных. Для правильной работы необходимо использовать его в связке с двумя проходными переключателями (не входят в комплект). Кабель подключается к клеммам L1, L2, L3, L4 согласно схеме №7 - контакты помечены на самом механизме. Установка выполняется после отключения питания. Лапки плотно фиксируются в коробке - дополнительно можно закрепить саморезами, если коробка имеет резьбовые отверстия.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Серия AtlasDesign разработана с учётом европейских норм IEC 60669. Напряжение 250 В и ток 10 А обеспечивают безопасную работу при типовой нагрузке освещения. Не предназначено для управления двигателями, нагревателями или высокомощными устройствами.

Преимущества

• Усиленные монтажные лапки - предотвращают проворачивание и выпадение механизма из коробки даже при частом использовании.
• Матовая отделка - не царапается, не оставляет следов от пальцев, легко моется.
• Конструкция без подсветки - исключает возможные помехи в работе сенсорных или LED-систем, не создаёт паразитного тока.
• Совместимость с рамочной системой AtlasDesign - позволяет собирать единый стиль интерьера с розетками, выключателями и декоративными рамками.

Ограничения применения

• Не подходит для влажных помещений (ванна, баня, улица) - степень защиты IP20 не обеспечивает защиту от влаги.
• Не может работать самостоятельно - обязательно нужен проходной переключатель на каждом конце цепи.
• Не предусматривает подсветку - если требуется подсвеченный выключатель, нужно выбирать другую модель.
• Запрещено применять для нагрузок выше 10 А - не подходит для конвекторов, стиральных машин, теплых полов.

Примеры использования

• Лестница: выключатель у входа в дом, перекрестный - на площадке, ещё один проходной - на втором этаже.
• Длинный коридор: два проходных на концах, перекрестный - в середине.
• Спальня: проходной у двери, перекрестный у кровати, проходной у окна.
• Офис: управление светом в рабочей зоне с двух сторон стола.

Практические советы

• При замене старого переключателя проверьте схему подключения - схема №7 отличается от обычной одноклавишной.
• Используйте провода сечением 1,5–2,5 мм2 - слишком тонкий провод может греться, слишком толстый плохо войдёт в клеммы.
• Не затягивайте винты клемм чрезмерно - повредится пластик и контакт станет хуже.
• Проверьте соответствие глубины монтажной коробки (минимум 40 мм) перед покупкой - некоторые старые коробки мельче.
• Для комплексной системы рекомендуется использовать все элементы серии AtlasDesign - так гарантируется совпадение цвета, формы и качества сборки.
