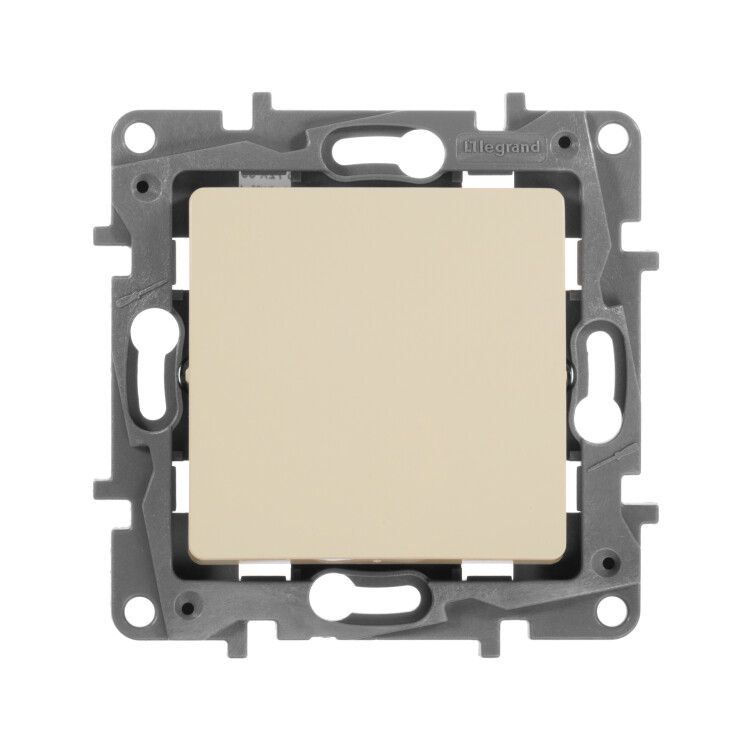

Переключатель перекрестный 1-кл. СП Etika 10А IP20 250В 10AX винтов. клеммы механизм сл. кость Leg 672309 Legrand

Переключатель промежуточный Legrand Etika 672309 - устройство для управления освещением из трёх и более мест, где требуется перекрёстное соединение цепи. Подходит для установки в скрытую проводку, совместим с рамочной системой Etika.

Назначение и область применения

Переключатель промежуточный Legrand Etika 672309 используется в схемах управления светом, когда необходимо включать и выключать один источник света из трёх и более точек - например, в длинном коридоре, на лестнице между этажами или в спальне у двух входов. Он работает в паре с двумя проходными переключателями и позволяет менять состояние цепи независимо от положения других выключателей.

Технические характеристики

• Номинальный ток: 10 А - поддерживает нагрузку до 2,2 кВт при 220 В (например, несколько светодиодных ламп или одна мощная люстра)
• Номинальное напряжение: 250 В - рассчитан на работу в бытовых сетях 220–240 В
• Тип подключения: винтовые клеммы - надёжное механическое соединение с возможностью фиксации жил до 2,5 мм2
• Схема подключения: перекрёстный переключатель - имеет четыре контакта для коммутации между двумя проходными выключателями
• Способ монтажа: внутренний / скрытый - устанавливается в подрозетник глубиной не менее 40 мм
• Габариты: 76×76×46 мм - соответствует стандартным подрозетникам для рамочных систем
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды
• Материал корпуса: пластик - устойчив к механическим воздействиям, не горючий
• Отделка: глянцевая бежевая поверхность - сочетается с другими элементами серии Etika
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию в помещениях с температурой от −25C до +40C и повышенной влажностью
• Наличие монтажной платы: да - обеспечивает устойчивую фиксацию механизма внутри подрозетника
• Тип крепления: в распор и на шурупах - два способа фиксации для надёжного монтажа

Совместимость и монтаж

Переключатель промежуточный Legrand Etika 672309 совместим только с другими изделиями серии Etika - рамками, накладками и механизмами того же типа. Для работы в схеме с тремя точками управления необходимы два проходных переключателя (на концах цепи) и один промежуточный (посередине). Монтаж выполняется в стандартный металлический или пластиковый подрозетник. Кабель сечением до 2,5 мм2 заводится в винтовые клеммы - не используйте многожильные провода без наконечников. Перед подключением обязательно отключите питание.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60669-1 и ТР ТС 004/2292, что гарантирует безопасность при использовании в бытовых и общественных объектах. Наличие монтажной платы и прочного корпуса снижает риск перегрева и возгорания. Однако IP20 не допускает установку в сырых помещениях - нельзя использовать в ванных комнатах, банях или на улице.

Преимущества

• Надёжные винтовые клеммы - обеспечивают долговечный контакт даже при частых переключениях
• Совместимость с рамочной системой Etika - легко заменить или дополнить другие элементы интерьера
• Фиксация на шурупы и в распор - исключает люфт и смещение механизма после монтажа
• Глянцевая отделка - не царапается, легко моется, сохраняет внешний вид годами

Ограничения применения

• Не предназначен для управления нагрузкой выше 10 А - запрещено подключение мощных нагревателей, насосов или оборудования с высоким пусковым током
• IP20 - недопустимо использование во влажных средах: ванные комнаты, кухни с открытой зоной, подвалы, на улице
• Требует обязательного наличия двух проходных переключателей - не работает самостоятельно
• Подходит только для скрытой проводки - не монтируется на стену как накладной выключатель
• Содержит галогены - не рекомендован для экологически чувствительных проектов с требованием “безгалогенного” исполнения

Примеры использования

• Управление светом в длинном коридоре: три точки - вход, середина, выход
• Освещение лестницы: внизу, на площадке, наверху
• Спальня с двумя входами: у двери и у кровати
• Зал с несколькими дверями - удобно включать свет, войдя с любого направления

Практические советы

• При подключении внимательно проверьте схему: перекрёстный переключатель имеет 4 клеммы - не путайте с проходным (3 клеммы)
• Используйте наконечники на многожильных проводах - так предотвращается ослабление контакта
• Проверяйте плотность затяжки винтов: слишком слабо - плохой контакт; слишком сильно - повредятся клеммы
• При замене старого переключателя - сравнивайте тип схемы: если раньше был обычный, то новый промежуточный не заменит его без переделки всей цепи
• Выбирайте подходящий подрозетник: глубина должна быть минимум 40 мм, чтобы поместился механизм с монтажной платой
