Механизм розетки 1-м СП ATLAS DESIGN без заземл. защ. шторки 16А грифель SchE ATN000749 APC

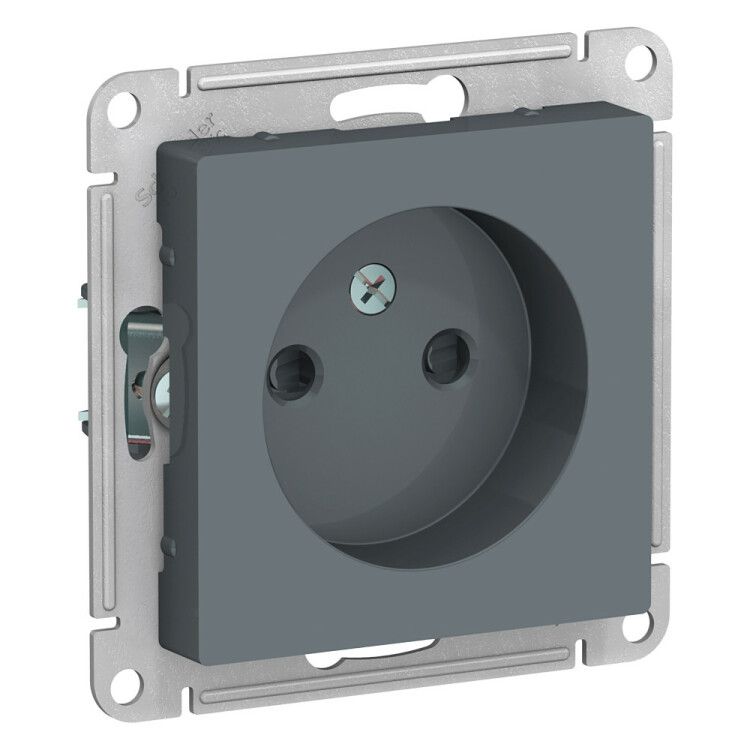

Розетка без заземления со шторками 16А механизм грифель SE - это однопостовой механизм системы AtlasDesign от Systeme Electric, предназначенный для скрытой установки в бытовых и коммерческих сетях 230 В, 50 Гц. Модель обеспечивает безопасное подключение устройств без необходимости заземления, а шторки предотвращают доступ к контактам, что особенно важно в помещениях с детьми.

Назначение и область применения

Розетка без заземления со шторками 16А механизм грифель SE используется там, где не требуется подключение оборудования с заземляющим контактом - например, для светильников, зарядных устройств, телевизоров, маломощных приборов. Подходит для жилых помещений, офисов, школ, медицинских учреждений и других объектов, где важна повышенная безопасность детей. Применяется исключительно в сетях переменного тока с напряжением до 230 В и частотой 50 Гц.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество фаз: 1
• Количество активных контактов: 2 (фаза и ноль)
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Максимальное сечение кабеля: 4 мм2
• Материал корпуса: термопласт, не содержащий галогенов
• Габариты: 71×71×35 мм
• Цвет: серый, матовая поверхность
• Минимальная глубина монтажной коробки: 35 мм
• Ударопрочность: IK02 - базовая защита от слабых ударов
• Климатическое исполнение: УХЛ4 - для использования в закрытых помещениях с умеренным климатом
• Нормативный документ: МЭК 60884-1

Совместимость и монтаж

Розетка без заземления со шторками 16А механизм грифель SE совместима с любыми стандартными монтажными коробками глубиной от 35 мм. Крепление осуществляется через винтовые лапки, которые плотно фиксируются в коробке. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм и затягиваются отверткой. Механизм имеет суппорт - внутреннюю рамку, которая упрощает выравнивание и фиксацию. Накладка уже встроена, дополнительные декоративные пластины не требуются. Установка возможна только в скрытую проводку; открытая установка невозможна.

Безопасность и стандарты

Розетка соответствует международному стандарту МЭК 60884-1 и выполнена из самозатухающего термопласта, не содержащего галогенов - материал не выделяет токсичные вещества при перегреве. Шторки на входных отверстиях препятствуют случайному попаданию металлических предметов или пальцев детей в контакты. Защита IP20 гарантирует, что при нормальной эксплуатации внутри коробки не попадёт пыль или влага. Однако в условиях высокой влажности (ванная, кухня) использование не рекомендуется без дополнительной защиты.

Преимущества

• Шторки повышают безопасность - особенно актуально в семьях с детьми
• Усиленные монтажные лапки обеспечивают прочную фиксацию даже в старых коробках
• Матовый серый цвет хорошо сочетается с большинством интерьеров
• Конструкция с суппортом снижает риск перекоса при монтаже
• Материал устойчив к механическим воздействиям и не выгорает под UV-светом
• Поддержка винтового подключения - удобно для многожильных и одножильных проводов

Ограничения применения

• Не предназначен для подключения мощных приборов с заземлением (стиральные машины, холодильники, бойлеры)
• IP20 не допускает установку во влажных зонах - ванная, баня, бассейн, кухонная мойка
• IK02 - минимальная степень ударопрочности; не подходит для мест с высоким риском механических повреждений (производственные участки, спортивные залы)
• Только однофазная сеть - трёхфазные системы не поддерживаются
• Не имеет индикации работы - нельзя определить включен ли ток визуально

Примеры использования

• Зарядка смартфонов и планшетов в спальне
• Подключение настольной лампы в детской комнате
• Питание телевизора в гостиной
• Работа с принтером или модемом в офисе
• Освещение в коридоре через розетку с выключателем

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть не менее 35 мм, иначе механизм не войдёт полностью
• При подключении используйте провода сечением не более 4 мм2 - большие сечения не поместятся в зажимах
• Затягивайте винты равномерно, чтобы не деформировать пластиковую основу
• Не используйте розетку без заземления для устройств с металлическими корпусами - это создаёт риск поражения током при пробое изоляции
• При замене старой розетки убедитесь, что в стене нет заземляющего провода - если он есть, лучше выбрать модель с заземлением
• Розетка без заземления со шторками 16А механизм грифель SE от Systeme Electric совместима с другими изделиями серии AtlasDesign - можно собирать единый стиль интерьера
