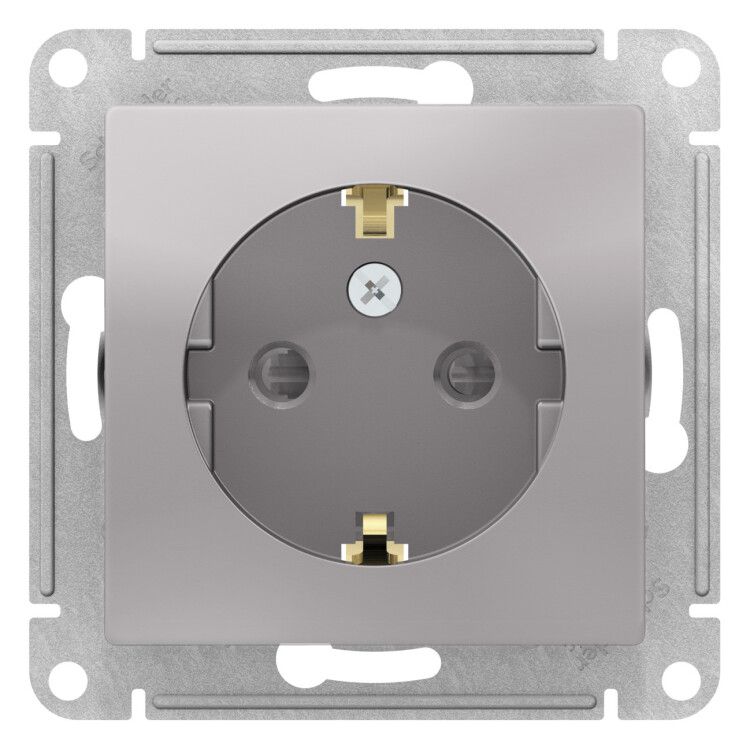

Механизм розетки 1-м СП ATLAS DESIGN с заземл. защ. шторки 16А алюм. SchE ATN000345 APC

Розетка с заземлением со шторками, 16А, механизм алюминий, SE (артикул atn000345) - это скрытый механизм серии AtlasDesign от Systeme Electric, предназначенный для безопасного подключения бытовых и профессиональных устройств в помещениях с нормальной влажностью. Механизм отличается компактными размерами, надёжным заземлением и механической защитой контактов.

Назначение и область применения

Розетка с заземлением со шторками, 16А, механизм алюминий, SE используется для подключения однофазных потребителей мощностью до 3,5 кВт в жилых, офисных и производственных помещениях. Подходит для установки в спальнях, кухнях, мастерских, на рабочих местах с высокой проходимостью - особенно там, где есть риск случайного доступа детей или попадания сторонних предметов в контакты.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220–250 В
• Частота: 50 Гц
• Количество фаз: 1
• Количество активных контактов: 2 (фаза + ноль)
• Заземление: да, третий контакт
• Максимальное сечение кабеля: 4 мм2
• Способ подключения: винтовой зажим
• Степень защиты: IP20 - защита от пальца, но не от воды и пыли
• Ударопрочность: IK01 - минимальная защита от слабых ударов
• Глубина встраивания: 40,2 мм
• Габариты: 71×71×40,2 мм
• Материал корпуса: ABS-пластик
• Цвет: матовый алюминий
• Климатическое исполнение: УХЛ4 - для помещений с умеренным климатом и повышенной влажностью
• Соответствие стандарту: МЭК 60884-1
• Не содержит галогенов

Совместимость и монтаж

Механизм предназначен для скрытой установки в стандартные монтажные коробки глубиной не менее 40 мм. Крепление осуществляется через винтовые лапки - они усилиены для плотной фиксации в стеновой нише. Для сборки требуется только отвертка. Комплектация включает механизм и лицевую накладку - дополнительные рамки или декоративные элементы не входят, но совместимы с другими изделиями серии AtlasDesign.

Подключение проводов: максимальное сечение - 4 мм2. Не допускается использование многожильных проводов без оконцовки. Нельзя использовать кабели сечением меньше 1,5 мм2 - возможна плохая фиксация в зажимах.

Безопасность и стандарты

Розетка с заземлением со шторками, 16А, механизм алюминий, SE соответствует международному стандарту МЭК 60884-1. Шторки предотвращают доступ к живым частям при выключенном устройстве - снижают риск поражения током при случайном контакте. Заземляющий контакт обеспечивает отвод тока утечки в случае повреждения изоляции оборудования. Применение материала без галогенов снижает выделение токсичных веществ при перегреве.

Преимущества

• Шторки на контактах - защита от пыли, влаги и случайного контакта
• Усиленные монтажные лапки обеспечивают прочную фиксацию даже в старых коробках
• Матовая поверхность не царапается легко и не бликуют
• Компактная глубина (40,2 мм) позволяет устанавливать в тонкие стены
• Совместимость с системой AtlasDesign - можно комбинировать с выключателями и другими розетками этой же серии

Ограничения применения

• Не предназначена для открытой установки или улицы - степень защиты IP20 исключает воздействие влаги и пыли
• Не рекомендуется для помещений с постоянной влажностью выше 90% (ванная, баня, подвал без вентиляции)
• Не имеет индикации включения - нельзя определить состояние питания визуально
• Не поддерживает управление удалённо или автоматически - только ручное включение
• IK01 - минимальная ударопрочность; не следует устанавливать в местах с риском механических повреждений (например, на производственных участках с движущимся оборудованием)

Примеры использования

• Розетка рядом с компьютером или зарядным устройством в офисе
• Подключение микроволновки, кофеварки или блендера на кухне
• Установка в детской комнате - шторки препятствуют вставлению игрушек или металлических предметов
• Обслуживание электроинструментов в мастерской с регулярным использованием

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть минимум 40 мм, иначе механизм будет торчать из стены
• При подключении используйте только медные провода с правильной оконцовкой - алюминиевые запрещены
• Не затягивайте винты слишком сильно - это может повредить пластиковые зажимы
• Если планируете заменить существующую розетку - сверьте размеры: 71×71 мм - стандартный формат, но некоторые старые модели имеют другие габариты
• Для долговечности не нагружайте розетку более чем на 16 А - лучше использовать её для одного устройства мощностью до 3,5 кВт
