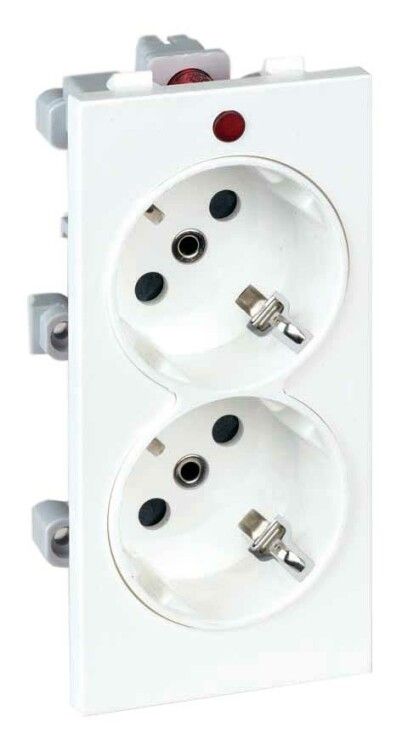

Розетка штепсельная Simon Connect 16А 250В (двойная, с/з) Simon S1-9

Розетка двойная с заземлением 16А 250В S-модуль с индикацией наличия напряжения белый от Simon - это компактное устройство для безопасного подключения двух бытовых приборов с заземлением, оснащённое индикацией напряжения и шторками. Артикул s1-9 подходит для внутренней установки в стеновые коробки и кабель-каналы.

Назначение и область применения

Розетка двойная с заземлением 16А 250В S-модуль предназначена для постоянного подключения бытовых приборов мощностью до 3,5 кВт. Подходит для жилых помещений, офисов, мастерских и других объектов с однофазной сетью 220–250 В. Индикация напряжения позволяет визуально определить наличие питания даже при выключенном устройстве. Модульное исполнение упрощает замену или расширение электропроводки в уже смонтированных системах.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Количество постов: 2
• Заземление: есть, контакт на верхнем выводе
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Максимальное сечение кабеля: 1,5 мм2
• Материал корпуса: пластик, без галогенов
• Цвет: белый, матовая отделка
• Габариты: 52×108×45 мм
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Подключение: винтовые зажимы
• Крепление: винтовое, через боковые отверстия
• Индикация: светодиодная подсветка, показывает наличие напряжения
• Защита контактов: шторки предотвращают доступ к токоведущим частям

Совместимость и монтаж

Розетка двойная с заземлением 16А 250В S-модуль совместима со стандартными глубокими подрозетниками и кабель-каналами шириной от 52 мм. Монтаж выполняется внутри помещения - не предназначен для открытой установки на улице. Крепится винтами к металлической рамке или пластиковому основанию подрозетника. Для подключения используйте одножильный медный провод сечением до 1,5 мм2. Не применяйте многожильные провода без наконечников - возможен перегрев и плохой контакт.

Безопасность и стандарты

Розетка соответствует требованиям ТУ 3464-001-77313241-08. Шторки защищают от случайного прикосновения к контактам. Отсутствие галогенов снижает риск выделения токсичных веществ при нагреве. Напряжение 250 В обеспечивает запас по нагрузке для современных приборов. IP20 не даёт защиты от влаги - не устанавливайте в ванных комнатах, кухнях без защиты от брызг или на улице.

Преимущества

• Индикация напряжения - видно, когда розетка под напряжением, даже если ничего не включено
• Шторки предотвращают попадание пыли и случайное прикосновение детей
• Матовая поверхность не царапается и не теряет внешний вид при протирании
• Модульное исполнение - легко заменить без демонтажа всей системы
• Поддержка установки в кабель-канал - удобно при модернизации проводки

Ограничения применения

• Не использовать во влажных помещениях (ванная, баня, бассейн) из-за IP20
• Максимальное сечение кабеля - 1,5 мм2; нельзя подключать силовые линии 2,5 мм2 и выше
• Не рассчитана на высокую механическую нагрузку - не рекомендуется для промышленных станков с частыми подключениями
• Не имеет автоматического отключения - требует установки УЗО и автомата в щите

Примеры использования

• Подключение телевизора и домашнего кинотеатра в гостиной
• Розетка для зарядки телефона и ночника в спальне
• Подключение компьютера и принтера в офисе
• Дополнительная точка питания для светильника и увлажнителя воздуха в детской комнате

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластик
• Если используется кабель с многожильным проводом, обожмите его наконечниками типа ПКИ
• Проверьте посадочную глубину подрозетника - габариты розетки 52×108×45 мм требуют минимум 50 мм глубины
• Для групповой установки нескольких модулей используйте стандартные рамки Simon - они точно подходят по шагу
