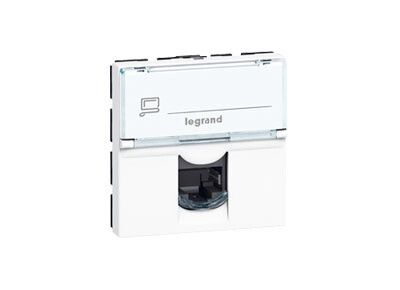

Розетка компьютерная СП 2мод. Mosaic RJ45 кат.5E UTP механизм бел. Leg 076554 Legrand

Розетка компьютерная 2 модуля RJ45 UTP категория 5e белая от Legrand Euro - это модульный сетевой разъём для организации локальной сети в офисах, учебных заведениях и жилых помещениях. Артикулы 76554 и 076554 подходят для установки в кабель-каналы и совместимы с лицевыми панелями серии Mosaic.

Назначение и область применения

Розетка компьютерная 2 модуля RJ45 UTP категория 5e белая предназначена для подключения устройств Ethernet - компьютеров, телефонов VoIP, IP-камер, принтеров и других сетевых оборудования. Подходит для внутренней проводки в зданиях, где требуется надёжное соединение на скорости до 1 Гбит/с. Устанавливается в стеновые коробки, кабель-каналы и распределительные панели.

Технические характеристики

• Тип разъёма: RJ45, 8 контактов (8P8C)
• Категория передачи: Cat 5e - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 метров
• Количество модулей: два независимых порта
• Способ подключения: прокалывающие клеммы - зачищенные провода фиксируются автоматически при вставке
• Сечение провода: 22–25 AWG (соответствует 0,3–0,5 мм2)
• Материал корпуса: пластик, устойчивый к механическим нагрузкам
• Цвет: белый
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Рабочий температурный диапазон: от –5 C до +50 C
• Выход кабеля: прямолинейный
• Наличие поля для подписи: да - можно пометить порт для удобства обслуживания
• Крепление: защёлкивание в монтажную рамку
• Совместимость с круглым кабелем: да

Совместимость и монтаж

Розетка компьютерная 2 модуля RJ45 UTP категория 5e белая - часть модульной системы Mosaic от Legrand. Механизм крепится в стандартные рамки и панели этой же серии. Для монтажа используется кабель-канал или коробка глубиной не менее 40 мм. Прокалывающие клеммы позволяют подключить одножильный или многожильный провод без обжима - достаточно зачистить изоляцию на 10–12 мм и вставить провод до щелчка. Нумерация контактов соответствует схемам T568A и T568B - цветовая маркировка помогает избежать ошибок при сборке.

Безопасность и стандарты

Розетка соответствует международным стандартам: ISO/IEC 11801 rev. 2.0 amend. 2, EN 50173-1 и TIA/EIA 568-C. Это гарантирует совместимость с современной сетевой инфраструктурой и соответствие требованиям к качеству передачи сигнала. Отсутствие защиты от брызг и пыли (IP20) делает её пригодной только для сухих помещений внутри зданий.

Преимущества

• Два порта в одном модуле - экономия места в панели
• Прокалывающие клеммы исключают необходимость в обжимных инструментах и снижают риск ошибок при монтаже
• Чёткая цветовая маркировка контактов ускоряет проверку и диагностику
• Универсальная совместимость с панелями Legrand Mosaic - легко заменить или расширить систему
• Поле для подписи позволяет быстро определить назначение каждого порта

Ограничения применения

• Не предназначен для наружного монтажа - степень защиты IP20 не защищает от влаги и пыли
• Не работает с толстыми кабелями свыше 25 AWG - возможны плохой контакт или повреждение клемм
• Не поддерживает PoE+ (Power over Ethernet Plus) выше 25,5 Вт - для питания мощных устройств требуются специализированные розетки
• Требуется точное соблюдение схемы подключения (T568A/B); перепутанные пары снижают скорость связи

Примеры использования

• Оборудование офисных рабочих мест - подключение ПК, телефонов, терминалов
• Установка в образовательных учреждениях - компьютерные классы, библиотеки
• IP-системы видеонаблюдения - подключение камер через LAN-кабель
• Аудио- и видеооборудование - проигрыватели, интерактивные доски

Практические советы

• Перед монтажом проверьте тип кабеля - используйте только UTP Cat 5e или выше; STP не рекомендованы для этого механизма
• При зачистке провода не снимайте более 12 мм изоляции - лишняя длина вызывает перекрёстные помехи
• При установке в панель следите, чтобы кабель не был перегнут под острым углом - радиус изгиба минимум 4× диаметр кабеля
• Используйте тестер для проверки целостности каждой пары после монтажа - особенно важно при большом количестве точек
• Для долговечности не затягивайте кабель слишком сильно в канале - это деформирует внутренние контакты
