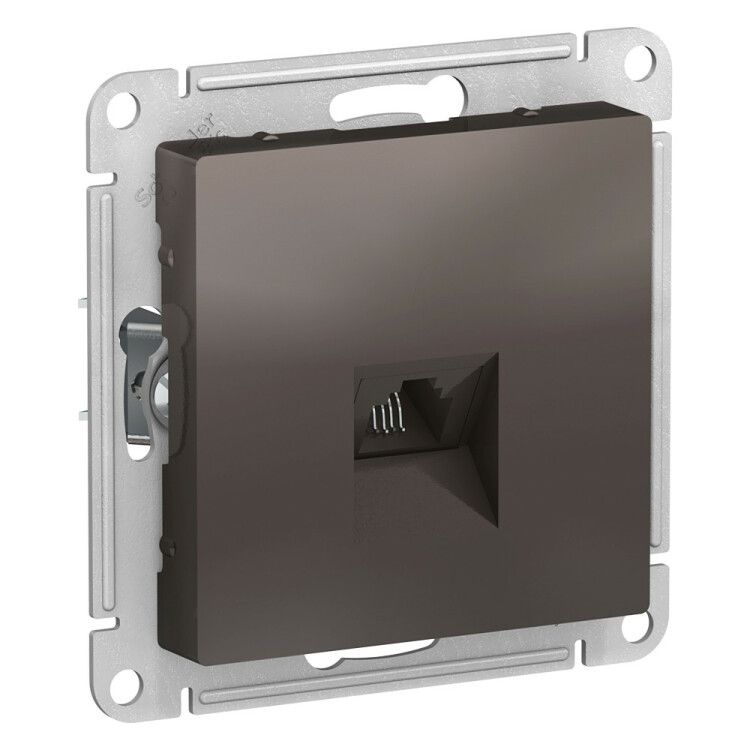

Механизм розетки телефонной 1-м СП ATLAS DESIGN RJ11 мокко SchE ATN000681 APC

Розетка телефонная RJ11, механизм, цвет мокко, серия SE от Systeme Electric (артикул atn000681) - это внутренний механизм для подключения телефонных устройств, таких как аппараты, модемы или фaxes, через стандартизированный разъём RJ11. Компактный и надёжный, он рассчитан на скрытую установку в стеновые коробки и совместим с рамочной системой AtlasDesign.

Назначение и область применения

Розетка телефонная RJ11, механизм, цвет мокко, серия SE предназначена для подключения аналоговой телефонной связи, ADSL-модемов, факсимильных аппаратов и других устройств, использующих интерфейс RJ11. Подходит для жилых помещений, офисов, call-центров и объектов с низкопотенциальной коммуникационной нагрузкой. Механизм не предназначен для передачи электроэнергии - только для сигнальных линий.

Технические характеристики

• Тип разъёма: RJ11 (4P4C) - один вход для одного устройства
• Номинальный ток: 0,35 А - ограничен для слаботочных сигналов, не для питания
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли
• Цвет: коричневый (мокко) - матовая поверхность, соответствует интерьерным решениям
• Материал корпуса: ABS-пластик - устойчив к царапинам и выгоранию
• Габариты: 71×71×38 мм - стандартный формат для скрытой установки
• Направление выхода провода: наклонное - снижает напряжение на кабеле при подключении
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Нормативный документ: ФЕАТ.434620.053 ТУ

Совместимость и монтаж

Механизм совместим со всеми стандартными монтажными коробками глубиной ≥35 мм, подходящими под рамочные системы AtlasDesign. Крепится двумя способами: на распорные лапки и через два шурупа - обеспечивает плотную фиксацию даже в старых коробках. Наличие суппорта и сальника позволяет легко закрепить кабель и предотвратить его перегиб внутри коробки. Для монтажа требуется только отвертка; провода подключаются к контактам под номерами 2–5 согласно стандарту TIA/EIA-568B.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для слаботочных сетей. IP20 исключает риск поражения током при случайном касании, но не защищает от попадания влаги - не применяйте в помещениях с высокой влажностью (ванная, бассейн, улица). Сертифицирована по собственному техническому условию ФЕАТ.434620.053 ТУ, что гарантирует соответствие российским нормам для внутренней установки.

Преимущества

• Усиленные монтажные лапки обеспечивают прочную фиксацию в коробке, минимизируя люфт
• Наклонный выход кабеля снижает механическую нагрузку на разъём, продлевая срок службы
• ABS-пластик сохраняет внешний вид при длительной эксплуатации, не желтеет и не царапается
• Сальник и суппорт позволяют организовать аккуратный вывод кабеля без лишних хомутов
• Поддерживает дизайн-совместимость с другими элементами серии AtlasDesign - можно сочетать с розетками и выключателями одной серии

Ограничения применения

• Не используется для подачи напряжения выше 0,35 А - нельзя применять как обычную розетку 220 В
• IP20 не предусматривает защиту от влаги - запрещено использование в сырых зонах, на улице, в подвале без осушения
• Только одиночный разъём - невозможно подключение двух устройств одновременно без сплиттера
• Не совместим с современными цифровыми телефонами VoIP без адаптера

Примеры использования

• Подключение стационарного телефона в квартире или офисе
• Запитка DSL-модема для домашнего интернета по медной паре
• Факс-аппарат в деловом центре
• Сигнализация или система вызова в многоквартирном доме
• Интеграция в комплексные системы управления с использованием аналоговых каналов

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть не менее 38 мм, чтобы поместился весь механизм
• При подключении кабеля RJ11 ориентируйтесь на цвета проводов: красный и зелёный - основные, остальные - второстепенные
• Если планируете использовать несколько розеток в одном контуре, учтите суммарную ёмкость линии - максимальный ток 0,35 А на одну точку
• Для эстетики выбирайте другие элементы серии AtlasDesign того же цвета - мокко хорошо сочетается с белым, бежевым и светло-серым декором
• Не затягивайте крепёж слишком сильно - пластик может треснуть, особенно при сборке в старых коробках
