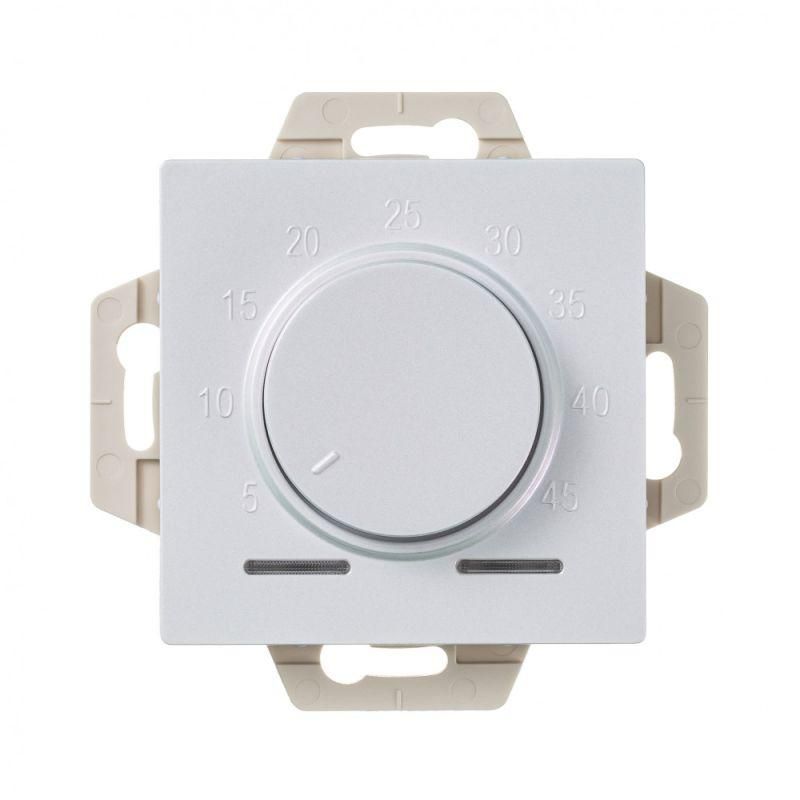

Термостат теплого пола электронный AtlasDesign 10А с датчиком механизм жемчуж. SE ATN000435 APC

Термостат Systeme Electric (SE) модели ATN000435 - электронный термостат с внешним датчиком для управления системой тёплого пола. Предназначен для точного поддержания заданной температуры в помещениях с использованием нагревательных кабелей или плёнки, обеспечивает надёжную работу в бытовых и коммерческих условиях благодаря компактному дизайну и механизму поворотного управления.

Назначение и область применения

Термостат Systeme Electric ATN000435 предназначен для автоматического управления системами электрического тёплого пола. Он контролирует температуру поверхности пола через подключённый резистивный датчик, включая и выключая нагрев в зависимости от установленного порога. Подходит для жилых комнат, ванных, кухонь, офисов и других помещений, где требуется равномерный и безопасный обогрев. Устройство работает исключительно в режиме «Вкл./Выкл.» - не поддерживает плавную регулировку мощности.

Технические характеристики

• Номинальное напряжение: 230 В, частота 50 Гц
• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,3 кВт
• Диапазон регулировки температуры: от +5 C до +45 C
• Диапазон измерения температуры: от +5 C до +45 C
• Тип датчика: резистивный (NTC), в комплекте с кабелем длиной 2,5 м
• Тип управления: поворотный механический регулятор
• Дифференциальное значение: 1 К - минимальная разница между включением и выключением
• Регулировочная характеристика: PI-регулирование (пропорционально-интегральная)
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Материал корпуса: АБС-пластик, цвет - белый (жемчужный оттенок)
• Потребление энергии в режиме ожидания: 0 Вт
• Количество выходов: один (для обогрева), выходов для охлаждения - нет
• Тип подключения: трёх- или четырёхпроводной (зависит от схемы подвода питания и датчика)
• Класс температурного контроля: I - высокая точность измерения

Совместимость и монтаж

Термостат Systeme Electric ATN000435 совместим со всеми типами электрических тёплых полов: нагревательными кабелями, матами и плёнкой, при условии, что суммарная мощность не превышает 2,3 кВт (при 230 В и 10 А). Монтаж выполняется методом скрытой установки в стандартную подрозетник на глубину 40–50 мм. Крепление осуществляется винтами. Для подключения используются три или четыре провода: фаза, ноль, земля (если есть) и два провода от датчика температуры пола. Датчик укладывается между нагревательными элементами, не допуская перегибов и сдавливания. Перед первым запуском проверьте целостность цепи датчика мультиметром - сопротивление должно соответствовать значению в паспорте (обычно 10–12 кОм при 25 C).

Безопасность и стандарты

Устройство имеет степень защиты IP20 - не предназначено для установки во влажных зонах (например, прямо в душевой кабине). Электронная защита от перенапряжения снижает риск повреждения при скачках сети. Соответствует требованиям безопасности для внутренней установки в жилых и общественных помещениях. Не рекомендуется использовать в местах с повышенной влажностью без дополнительной защиты (например, в ванной - только при наличии герметичного кожуха или удалении от источника брызг).

Преимущества

• Точное управление температурой благодаря PI-регулированию и классу контроля I
• Встроенный датчик температуры пола - измеряет реальную температуру поверхности, а не воздуха
• Нулевое потребление в режиме ожидания - экономично
• Элегантный жемчужный белый дизайн - легко сочетается с современной отделкой
• Простая поворотная настройка - удобна для пользователей всех возрастов
• Поддержка стандартного подрозетника - замена старых термостатов без переделки штроб

Ограничения применения

• Не подходит для управления системами охлаждения - только для обогрева
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать в ванных комнатах без дополнительной защиты
• Имеет только один выход - не позволяет управлять несколькими контурами одновременно
• Работает в режиме On/Off - возможны небольшие колебания температуры (+/-1 C), не подходит для требовательных систем с плавным регулированием
• Максимальная нагрузка 10 А - не используется с мощными системами свыше 2,3 кВт

Примеры использования

• Управление нагревательным кабелем площадью 8 м² в спальне (мощность ~1,8 кВт)
• Контроль температуры в ванной комнате с матовым тёплым полом (при условии установки вне зоны брызг)
• Обогрев кухни с плиткой на основе системы с датчиком в полу
• Автоматизация обогрева в детской комнате с постоянным поддержанием температуры 22 C

Практические советы

• Перед монтажом убедитесь, что длина кабеля датчика (2,5 м) достаточна для вывода к термостату - если недостаточно, используйте удлинитель с аналогичными характеристиками
• Датчик не следует располагать рядом с источниками тепла (батареями, окнами) - он должен чувствовать среднюю температуру пола
• При установке в новостройке - проложите кабели датчика в гофре, чтобы можно было заменить его без вскрытия покрытия
• Настройка температуры: начните с 22–24 C, затем увеличивайте или уменьшайте на 1 C, пока не достигнете комфортного уровня
• Не закрывайте термостат декоративными рамками, которые могут препятствовать теплообмену - даже пластиковые накладки могут влиять на точность показаний
• Проверяйте работоспособность датчика ежегодно - особенно после ремонта пола
