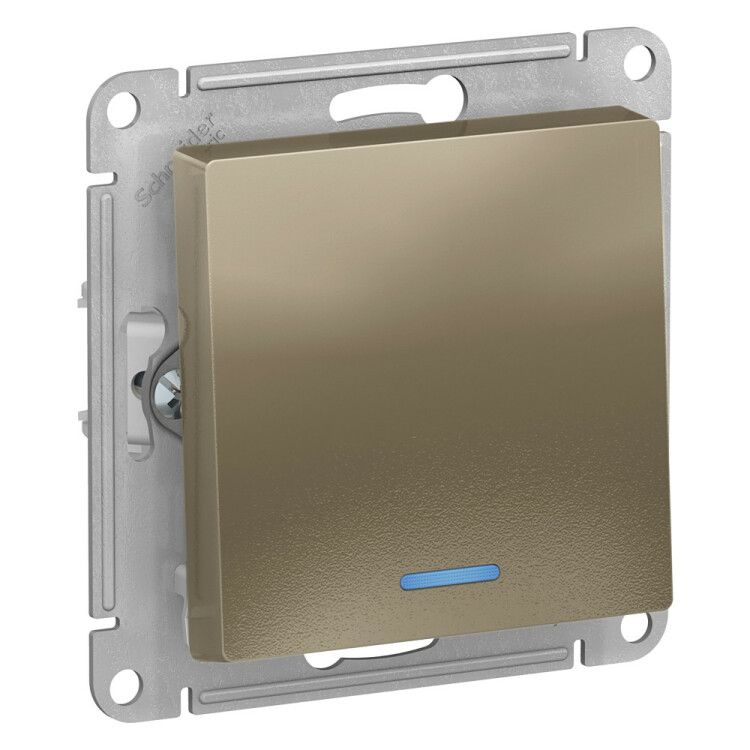

Выключатель одноклавишный ATLASDESIGN с подсветкой схема 1а 10АХ механизм шампань - ATN000513 APC

Выключатель одноклавишный с подсветкой Systeme Electric серии AtlasDesign (артикул atn000513) - это надёжный механизм для скрытой установки в бытовых и коммерческих сетях 220 В, обеспечивающий удобное управление освещением даже в темноте благодаря встроенной светодиодной подсветке.

Назначение и область применения

Этот выключатель предназначен для включения и отключения светильников, люстр и других нагрузок до 10 А в однофазных сетях 220 В. Подходит для установки в жилых помещениях, офисах, гостиницах и общественных зонах, где важно быстро найти выключатель ночью. Механизм используется в составе рамочных систем - совмещается с декоративными накладками серии AtlasDesign.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В (совместим с сетями до 250 В)
• Схема подключения: 1-полюс (1А)
• Количество клавиш: 1
• Тип подсветки: светодиодная, синий свет
• Степень защиты: IP20 (защита от прикосновений, но не от воды и пыли)
• Габариты: 71×71×40 мм
• Материал корпуса: ABS-пластик
• Отделка: матовая, цвет шампань
• Тип крепления: винтовое
• Способ подключения: винтовые клеммы
• Количество модулей: 0 (не требует DIN-рейки)
• Содержание галогенов: отсутствует

Совместимость и монтаж

Механизм designed для скрытой установки в стандартную монтажную коробку глубиной не менее 40 мм. Крепится с помощью двух винтовых лапок - они усилиены для прочной фиксации внутри коробки. Совместим со всеми лицевыми рамками серии AtlasDesign, имеющими соответствующую форму и размер. Для подключения используйте провода сечением до 2,5 мм2. Нельзя использовать с мощностью нагрузки выше 2,2 кВт (при 220 В).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяйте в ванных комнатах, на балконах или в сырых помещениях. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве.

Преимущества

• Светодиодная подсветка синего цвета позволяет легко определить положение выключателя в темноте без лишнего света.
• ABS-пластик устойчив к царапинам, механическому воздействию и УФ-излучению - сохраняет внешний вид долгие годы.
• Усиленные монтажные лапки предотвращают расшатывание механизма после установки.
• Матовая отделка не оставляет следов пальцев и хорошо сочетается с современным интерьером.
• Совместимость с рамками AtlasDesign даёт возможность легко заменить или обновить дизайн без замены всего механизма.

Ограничения применения

• Не предназначена для влажных помещений (ванная, баня, кухонная зона рядом с мойкой) - степень защиты IP20 недостаточна.
• Не подходит для установки вне помещений - не защищён от пыли, влаги и перепадов температур.
• Запрещено подключать нагрузки свыше 10 А (например, мощные нагреватели, насосы, кондиционеры).
• Не рекомендуется использовать с LED-драйверами, вызывающими высокие импульсы тока - возможны сбои в работе подсветки.

Примеры использования

• Управление потолочным светильником в спальне.
• Включение точечных светильников в коридоре.
• Контроль освещения в комнате гостиницы или офисном кабинете.
• Частичная замена старого выключателя в рамках обновления интерьера с использованием рамок AtlasDesign.

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе контакты могут находиться под напряжением.
• Проверьте глубину монтажной коробки: она должна быть минимум 40 мм, чтобы механизм свободно поместился.
• При затяжке винтов не переусердствуйте - можно повредить пластиковые клеммы.
• Если подсветка не работает после установки - проверьте правильность подключения фазного провода; подсветка активируется только при наличии напряжения на входе.
• Для замены - достаточно снять накладку, открутить два винта и вытянуть механизм. Новый аналог atn000513 устанавливается так же.
