Выключатель одноклавишный ATLASDESIGN с подсветкой схема 1а 10АХ механизм сталь - ATN000913 APC

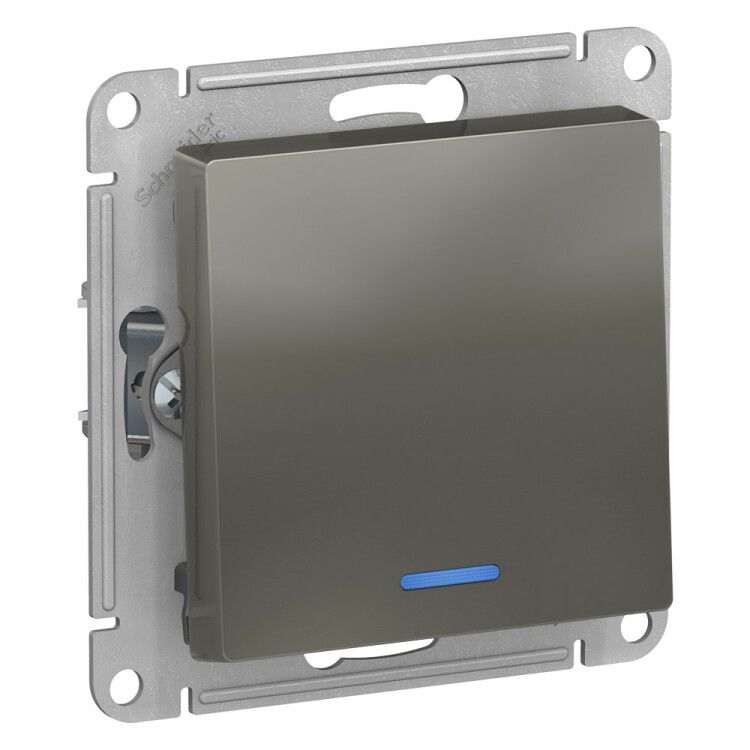

Выключатель одноклавишный с подсветкой Systeme Electric артикула atn000913 - надёжный элемент управления освещением для скрытой проводки. Механизм с матовой серебристой отделкой и синей подсветкой подходит для бытовых и коммерческих помещений, где важно удобство в темноте.

Назначение и область применения

Выключатель одноклавишный с подсветкой Systeme Electric предназначен для включения и отключения светильников в помещениях с постоянным использованием - спальнях, коридорах, туалетах, подъездах. Подсветка позволяет легко найти устройство ночью без дополнительного освещения. Применяется в системах с напряжением до 250 В и током до 10 А. Подходит для жилых домов, офисов, общественных зданий и объектов с малой нагрузкой - например, точечных светильников, люстр, бра.

Технические характеристики

• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт при 220 В
• Номинальное напряжение: 220 В (совместим с сетями до 250 В)
• Схема подключения: 1-полюсный (одиночный разрыв фазы)
• Способ монтажа: скрытая установка в монтажную коробку
• Габариты: 71×71×40 мм - совместим со стандартными рамками и подрозетниками
• Материал корпуса: термопласт (ABS-пластик) - прочный, не трескается при ударах
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли
• Подсветка: светодиодная, синего цвета - работает при выключенном свете
• Цвет: серый матовый - не бликует, маскирует следы эксплуатации
• Не содержит галогенов - соответствует экологическим нормам

Совместимость и монтаж

Механизм системы AtlasDesign имеет винтовое крепление и совместим с любыми стандартными монтажными коробками глубиной от 40 мм. Для установки требуется предварительно подготовить нишу в стене, вставить механизм и закрепить его двумя винтами через усиленные лапки. Кабели подключаются к клеммам с помощью отвертки - максимальное сечение жилы: 2,5 мм2. Накладка уже в комплекте, её можно заменить на другую из серии AtlasDesign при необходимости. Выключатель не требует внешнего питания для подсветки - она питается от сети через токоограничивающий резистор внутри механизма.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не предназначено для влажных зон - нельзя использовать в ванных комнатах, банях, на улице. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Производитель рекомендует использовать механизм только в рамках проектного ассортимента - то есть в сочетании с другими элементами серии AtlasDesign для обеспечения долговечности и эстетики.

Преимущества

• Удобная подсветка - видна даже при минимальном освещении
• Усиленные монтажные лапки - меньше люфта, лучше фиксация в коробке
• Матовая поверхность - не остаётся отпечатков пальцев, не царапается легко
• Совместимость с широким кругом рамок серии AtlasDesign
• Экологически безопасный материал - без галогенов и токсичных добавок

Ограничения применения

• Не допускается использование во влажных помещениях - IP20 недостаточно для ванных комнат и кухонь с повышенной влажностью
• Не подходит для мощных нагрузок выше 2,2 кВт - не используйте с электроками, нагревателями, мощными прожекторами
• Не является взрывозащищённым - запрещена установка в местах с опасностью возгорания или взрыва
• Подсветка не регулируется - всегда горит при выключенном состоянии

Примеры использования

• Выключение света в спальне ночью - подсветка помогает найти выключатель без телефона
• Коридор в многоквартирном доме - удобство для жителей после возвращения домой
• Лестница между этажами - безопасное управление освещением в темноте
• Офисные переговорные - минимализм и функциональность без лишних кнопок

Практические советы

• Перед монтажом проверьте, что выключатель установлен именно на фазу - неверное подключение сделает подсветку неэффективной
• При замене старого выключателя убедитесь, что новая модель fits по размеру - 71×71 мм соответствуют стандарту, но некоторые старые коробки имеют меньшую глубину
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу механизма
• Если подсветка не работает - проверьте целостность цепи и наличие напряжения; сама подсветка не ремонтируется, но механизм полностью заменяемый
• Для гармонии дизайна выбирайте рамки и декоративные накладки из той же серии - AtlasDesign обеспечивает единый стиль
