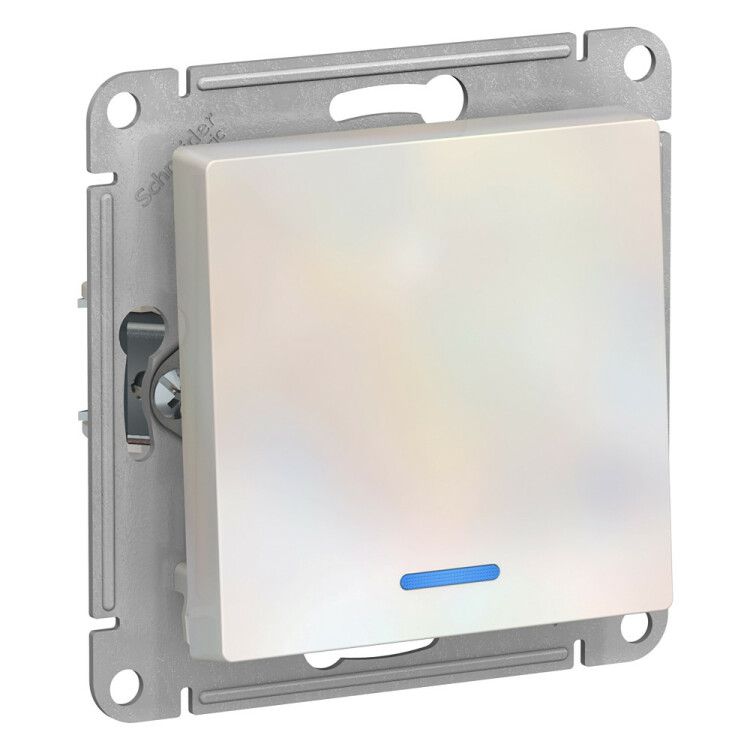

Выключатель одноклавишный ATLASDESIGN с подсветкой схема 1а 10АХ механизм жемчуг - ATN000413 APC

Выключатель одноклавишный с подсветкой Systeme Electric артикула ATN000413 - это механизм для скрытой установки, предназначенный для управления освещением в помещениях с повышенными требованиями к удобству эксплуатации. Цвет жемчуг и матовая отделка обеспечивают гармоничное сочетание с современным интерьером, а подсветка делает его заметным в темноте.

Назначение и область применения

Этот выключатель предназначен для коммутирования светильников и других нагрузок до 10 А в бытовых и офисных помещениях. Подходит для установки в спальнях, коридорах, туалетах, где важно быстро найти управление в условиях плохой видимости. Механизм работает в сетях с напряжением 220–250 В переменного тока. Применяется исключительно в сухих внутренних помещениях.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Схема подключения: 1-полюсный (одиночный разрыв фазы)
• Количество клавиш: 1
• Подсветка: да, светодиодная, синий цвет
• Габариты: 71×71×40 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: термопласт (ABS-пластик)
• Отделка: матовая, без глянца
• Цвет: жемчуг (белый с легким перламутром)
• Крепление: винтовое, через монтажные лапки
• Способ подключения: винтовые клеммы
• Количество модулей: 0 - не требует DIN-рейки
• Состав: не содержит галогенов

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной не менее 40 мм. Для установки требуется предварительная подготовка ниши в стене. Крепится винтами через усиленные лапки - они обеспечивают плотную фиксацию даже в слегка расшатанных коробках. Подключение проводов осуществляется через винтовые клеммы: зачищенные концы провода (до 2,5 мм2) затягиваются отверткой. Накладка уже встроена - внешняя рамка не нужна. Выключатель не предназначен для установки в металлические или влажные коробки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электроустановок. Степень защиты IP20 гарантирует безопасность от случайного контакта с токоведущими элементами, но не обеспечивает защиту от влаги - применение в ванных комнатах, банях и на улице запрещено. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве.

Преимущества

• Светодиодная подсветка позволяет легко определить положение выключателя ночью без дополнительного освещения
• Усиленные монтажные лапки повышают надежность крепления в старых или некачественных коробках
• Матовая поверхность не царапается при регулярном использовании и не отражает блики
• Цвет жемчуг хорошо сочетается с большинством дизайнерских решений интерьера
• Конструкция не требует дополнительной рамки - экономит время при сборке

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, кухня, бассейн) - степень защиты IP20 недостаточна
• Не подходит для управления мощностью выше 2,2 кВт (при 220 В)
• Запрещена установка в местах с высокой вероятностью механических ударов - материал пластиковый
• Не совместим с системами автоматизации (умный дом) - не имеет электронного управления
• Не рекомендуется для многоквартирных домов с частыми перепадами напряжения - не имеет защиты от скачков

Примеры использования

• Управление потолочным светильником в спальне
• Переключение ночника в коридоре
• Контроль освещения в тамбуре или кладовой
• Установка рядом с кроватью для удобного выключения света перед сном

Практические советы

• При замене старого выключателя проверьте глубину монтажной коробки - она должна быть минимум 40 мм
• При подключении используйте медные провода сечением 1,5–2,5 мм2; алюминиевые - не применяйте
• Не затягивайте винты клемм слишком сильно - можно повредить контактную площадку
• Цвет жемчуг может отличаться от белого в соседних изделиях - лучше заказывать всю партию сразу
• Если подсветка не горит после установки - проверьте целостность цепи и наличие напряжения на входе
