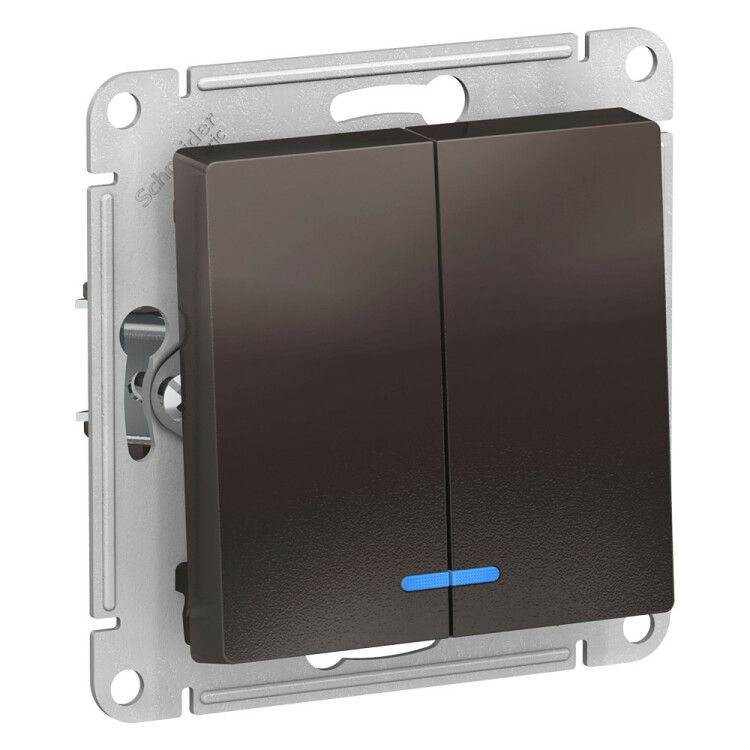

Выключатель двухклавишный ATLASDESIGN с подсветкой схема 5а 10АХ механизм мокко - ATN000653 APC

Выключатель двухклавишный с подсветкой Systeme Electric артикула atn000653 - это механизм для скрытой установки, предназначенный для управления двумя группами освещения в жилых и офисных помещениях. Модель выполнена в матовом коричневом цвете мокко, имеет светодиодную подсветку и соответствует требованиям безопасности для бытовых сетей 220 В.

Назначение и область применения

Выключатель двухклавишный с подсветкой Systeme Electric atn000653 предназначен для коммутирования двух независимых нагрузок - например, люстр с двумя режимами освещения, точечных светильников в разных зонах комнаты или света в коридоре и туалете. Подсветка клавиш помогает быстро найти выключатель в темноте, что особенно удобно в спальне, холле или ночном проходе. Применяется исключительно в помещениях с нормальной влажностью и без доступа воды - подходит для квартир, домов, офисов, но не для ванных комнат, кухонь или улицы.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В;
• Номинальное напряжение: 220 В - совместим с бытовыми однофазными сетями;
• Степень защиты: IP20 - защищён от контакта пальцами и крупным мусором, но не от влаги и пыли;
• Тип подключения: винтовые клеммы - надёжное соединение проводов сечением до 2,5 мм2;
• Схема подключения: 2×1-полюс - каждая клавиша управляет своей линией;
• Габариты: 71×71×40 мм - стандартный размер для рамочных механизмов;
• Материал корпуса: термопласт (ABS-пластик) - прочный, не трескается при ударах, устойчив к выгоранию;
• Цвет: матовый коричневый (мокко) - сочетается с большинством интерьерных решений;
• Подсветка: светодиодная, синяя - работает при отключенном основном питании, потребляет минимум энергии;
• Крепление: винтовое - фиксируется в монтажной коробке через боковые зажимы;
• Количество модулей: 0 - не требует DIN-рейки, устанавливается в стандартную подрозетник.

Совместимость и монтаж

Механизм Systeme Electric atn000653 совместим с любыми рамками серии AtlasDesign и другими стандартными рамками 71×71 мм. Для монтажа требуется стандартная металлическая или пластиковая монтажная коробка глубиной не менее 40 мм. Провода подключаются к клеммам L1, L2 (выходы) и N (нейтраль не нужна - подсветка запитана параллельно нагрузкам). Перед установкой обязательно отключите питание. Кабели должны иметь медную жилу, сечение не более 2,5 мм2. Не используйте многожильные провода без наконечников - они могут плохо зажаться в винтовых клеммах.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Не содержит галогенов, безопасен при возгорании - не выделяет токсичных веществ. Защитное покрытие необработанное - не требует специального ухода, но не защищено от механических повреждений. Напряжение 220 В - не рассчитан на сети выше 250 В, даже если производитель указывает 250 В в описании - рекомендуется соблюдать номинал 220 В для долговечности.

Преимущества

• Удобство управления двумя источниками света с одного места - экономия времени и снижение числа выключателей;
• Светодиодная подсветка синего цвета - мягкий, невызывающий свет, не слепит в темноте;
• Матовая поверхность - не оставляет следов пальцев, не бликует;
• Изготовлен из высококачественного ABS-пластика - устойчив к царапинам и длительному воздействию света;
• Совместим с системой AtlasDesign - можно заменить старый механизм без переделки стеновой ниши.

Ограничения применения

• Не применяется во влажных помещениях - IP20 не обеспечивает защиту от брызг и пара;
• Не подходит для управления мощными нагревательными приборами - максимальная нагрузка 2,2 кВт;
• Не используется в условиях повышенной запылённости - пыль попадёт внутрь механизма;
• Не совместим с автоматическими системами управления (умный дом) - только ручное включение;
• Не предназначен для установки на улице или в неотапливаемых местах - материал не рассчитан на экстремальные температуры.

Примеры использования

• Управление основным потолочным светом и ночным подсвечиванием в спальне;
• Включение света в зоне рабочего стола и над шкафом в кабинете;
• Контроль освещения в коридоре и туалете с единой точки входа;
• Переключение между ярким и мягким светом в гостиной через две группы LED-лент.

Практические советы

• При замене старого выключателя проверьте, чтобы новый механизм точно подходил по размеру - 71×71 мм - иначе рамка будет перекошена;
• Если провода слишком толстые - обрежьте их или используйте наконечники типа “ШТИЛЬ”;
• Подсветка работает даже при отключении света - если она горит постоянно, возможно, перепутаны фаза и ноль на входе;
• Не затягивайте винты клемм слишком сильно - это повредит контакт и может расколоть пластик;
• Для долгой службы избегайте частых включений/выключений - лучше использовать выключатель с подсветкой там, где он используется реже 5–8 раз в день.
