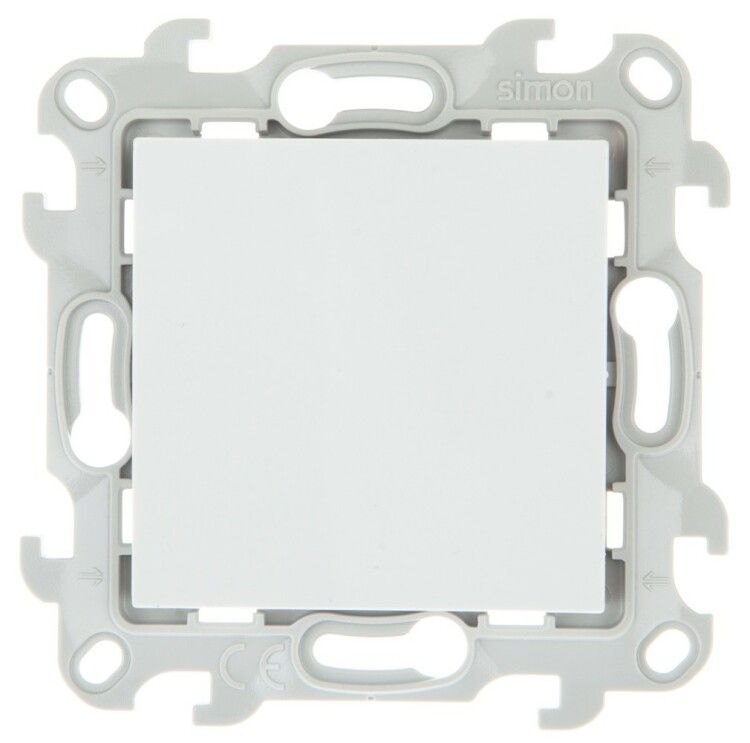

Переключатель проходной 1-кл. 1п 2мод. СП Simon 24 10А IP20 механизм бел. 2450251-030

Выключатель проходной 1-клавишный 1-полюсный 2-модульный 10А IP20 белый от Simon (артикул 2450251-030) предназначен для коммутирования освещения из двух мест - например, у входа и выхода из комнаты или на лестничных пролетах. Устройство совмещает компактную двухмодульную конструкцию с надежным винтовым зажимом и глянцевым белым покрытием, подходящим для интерьеров с рамочной фурнитурой.

Назначение и область применения

Этот выключатель используется в схемах проходного управления светом, где требуется включение и выключение одного источника света из двух разных точек. Подходит для жилых помещений, коридоров, лестниц, подъездов и других зон, где удобство управления освещением важно. Не применяется для управления нагрузками выше 10 А или в цепях переменного тока с напряжением более 220 В.

Технические характеристики

• Номинальное напряжение: 220 В - рассчитан на бытовую сеть 220–240 В, 50 Гц;
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (например, до 22 светодиодных ламп по 10 Вт каждая);
• Количество клавиш: одна - управление одним световым контуром;
• Количество полюсов: один - коммутирует только фазный провод;
• Количество модулей: два - занимает две стандартные позиции в распределительной коробке;
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от воды и пыли; не подходит для влажных помещений;
• Подключение: винтовые зажимы - надёжный контакт, требует затяжки отверткой;
• Максимальное сечение кабеля: 1,5 мм2 - не рекомендуется использовать провода толще, чтобы избежать плохого контакта;
• Материал корпуса: термопласт - устойчив к механическим воздействиям, не горюч;
• Покрытие: глянцевое белое - легко моется, соответствует современным интерьерам;
• Климатическое исполнение: УХЛ3 - работает при температуре от −10 C до +40 C, подходит для отапливаемых помещений в средней полосе России;
• Нормативный документ: ТУ 3464-001-77313241-08 - сертифицирован по внутренним техническим условиям производителя.

Совместимость и монтаж

Выключатель проходной 1-клавишный 1-полюсный 2-модульный 10А IP20 белый (артикул 2450251-030) монтируется в стандартную установочную коробку глубиной 40–50 мм. Монтаж - скрытый, с использованием крепления на лапках. Для работы в схеме проходного управления необходим второй аналогичный выключатель и третий - перекрёстный (для трёхточечного управления). Кабель сечением 1,5 мм2 (медный) подключается к винтовым клеммам: L - фаза, L1/L2 - проходные провода. Нулевой и заземляющий провода не подключаются к этому устройству - они идут напрямую к светильнику.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового электрооборудования. Степень защиты IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, но не обеспечивает защиту от влаги. Применение в помещениях с повышенной влажностью (ванна, баня, бассейн) запрещено. Соответствие ТУ 3464-001-77313241-08 гарантирует соответствие базовым нормам качества производства.

Преимущества

• Двухмодульная конструкция позволяет установить два устройства в одном месте - экономит место в распределительной коробке;
• Глянцевое белое покрытие гармонирует с большинством дизайнерских решений и легко очищается;
• Винтовые зажимы обеспечивают долговечный контакт даже при колебаниях температуры;
• Термопластовый корпус устойчив к деформациям и не выгорает на солнце;
• Совместим со стандартными рамками Simon и другими брендами, имеющими габариты 86×86 мм.

Ограничения применения

• Не предназначен для влажных и пыльных помещений - IP20 недостаточно для кухни, ванной, подвала;
• Запрещено подключать кабели сечением более 1,5 мм2 - возможен перегрев и оплавление клеммы;
• Не подходит для управления мощными нагрузками - например, нагревательными приборами, двигателями;
• Требует парного использования с другим проходным выключателем - одиночная установка не реализует функцию проходного управления;
• Не имеет заземляющего контакта - не может применяться в системах TN-S/TN-C-S без отдельного заземления через светильник.

Примеры использования

• Освещение длинного коридора - выключатель у входа и у выхода;
• Лестница между этажами - управление светом снизу и сверху;
• Спальная комната - выключатель у двери и у кровати;
• Частный дом - управление светом во дворе с входа в дом и с крыльца.

Практические советы

• При монтаже всегда отключайте питание - даже при работе с проходными схемами есть риск замыкания на фазе;
• Проверьте сечение проводов перед подключением - 1,5 мм2 - максимум, который можно безопасно завести в клеммы этого выключателя;
• Для трёхточечного управления используйте этот выключатель в сочетании с двумя проходными и одним перекрёстным;
• Не закручивайте винты слишком сильно - это повредит пластик и может сломать клемму;
• Если планируете заменить старый выключатель - проверьте, что новая модель также является 2-модульной, иначе не поместится в существующую нишу.
