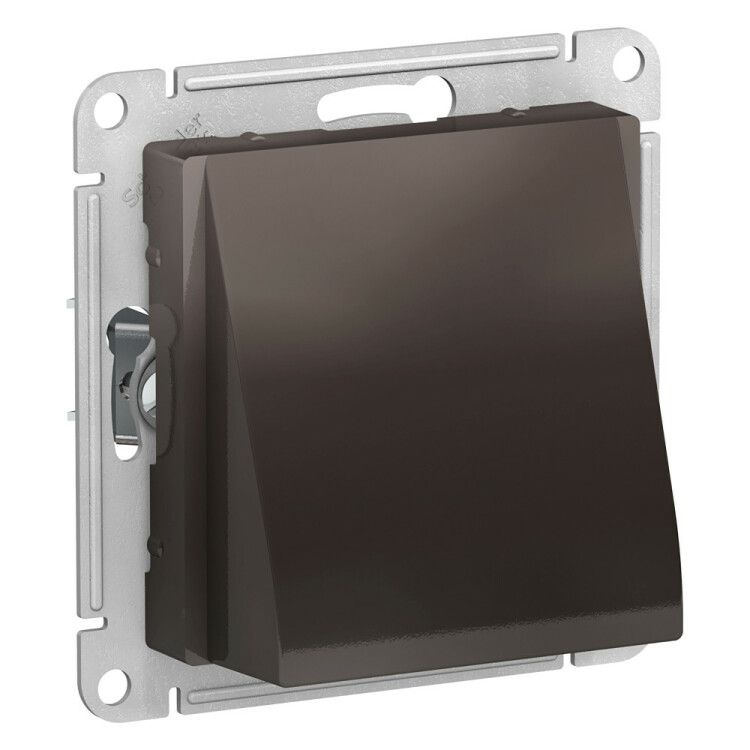

Вывод кабеля AtlasDesign SE IP20 71x49 мм Systeme Electric ATN000699

Вывод кабеля Systeme Electric серии AtlasDesign (артикул atn000699) - это скрытый механизм для безопасного вывода проводов в монтажную коробку с компенсацией натяжения и клеммой для подключения люстры. Подходит для внутренней установки в жилых и общественных помещениях.

Назначение и область применения

Вывод кабеля предназначен для организации безопасного прохода силового кабеля через стену или потолок в монтажную коробку. Особенно полезен там, где требуется подключение светильника или люстры - благодаря наличию клеммы, можно напрямую соединить провода без лишних соединений. Механизм используется в системах освещения, где важна чистота линий и минимизация внешних элементов. Применяется в квартирах, офисах, отелях и других объектах с декоративными потолочными решениями.

Технические характеристики

• Тип изделия: вывод кабеля с компенсатором натяжения
• Степень защиты IP20: защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: ABS-пластик без галогенов - экологичный, устойчив к механическим повреждениям
• Цвет: коричневый (мокко), матовая поверхность
• Габариты: 49×71×0 мм - тонкий профиль для скрытой установки
• Крепление: распорные лапки + винты
• Комплектация: механизм с накладкой, без поля для надписи
• Разгрузка натяжения: да - снижает нагрузку на кабель внутри коробки
• Клемма для люстры: есть - позволяет подключить провода прямо в устройстве

Совместимость и монтаж

Вывод кабеля совместим со стандартными круглыми монтажными коробками глубиной от 50 мм. Для установки необходимо:

• Закрепить механизм в коробке с помощью распорных лапок - они плотно фиксируют устройство без дополнительных отверстий
• Дополнительно затянуть винты для усиленной удержания, особенно при больших нагрузках на кабель
• Подвести кабель через центральное отверстие, затем подсоединить жилы к клемме для люстры
• Установить накладку сверху - она закрывает кабельный вход и обеспечивает эстетичный вид

Из-за толщины 0 мм механизм не выступает за плоскость стены - идеально для натяжных потолков и тонких отделочных решений.

Безопасность и стандарты

Соответствует требованиям безопасности для бытового электрооборудования. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не предназначено для влажных зон. Отсутствие галогенов в составе материала снижает риск выделения токсичных веществ при перегреве. Кабельный вывод не рекомендуется использовать в местах с высокой влажностью, на улице или в производственных условиях с агрессивной средой.

Преимущества

• Компенсатор натяжения предотвращает перегиб и износ кабеля - продлевает срок службы проводки
• Усиленные лапки обеспечивают прочную фиксацию даже в старых или слегка деформированных коробках
• Клемма для люстры исключает необходимость в дополнительных клеммных колодках - экономит место и время монтажа
• ABS-пластик устойчив к царапинам и УФ-излучению - сохраняет внешний вид при длительной эксплуатации
• Тонкая форма (0 мм) не требует углубления в стене - легко интегрируется в любую отделку

Ограничения применения

• Не подходит для установки во влажных помещениях (ванная, бассейн, баня) - IP20 не обеспечивает защиту от влаги
• Не рассчитан на мощные кабели с большим внешним диаметром - проверьте соответствие сечения кабеля и отверстия в механизме
• Не имеет функции герметизации - нельзя применять в пыльных или технологических средах
• Отсутствуют метки или поля для подписи - невозможно пометить назначение кабеля

Примеры использования

• Подключение точечного светильника в натяжном потолке
• Монтаж люстры в спальне с прямыми проводами от потолочной коробки
• Скрытый вывод питания для торшера или бра в интерьере с минимальным количеством элементов
• Обновление старой проводки без вскрытия штукатурки - замена на новый механизм вместо старого выхода

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно проходить через центральное отверстие без усилия
• Если коробка слишком широкая, используйте дополнительно пластиковую вставку для фиксации - чтобы избежать люфта
• Не перетягивайте винты - это может треснуть пластиковый корпус
• При использовании многожильного кабеля - хорошо обжмите жилы перед подключением к клемме
• Этот вывод кабеля Systeme Electric серии AtlasDesign лучше всего сочетается с другими элементами этой же серии - для единого дизайна всей системы освещения
