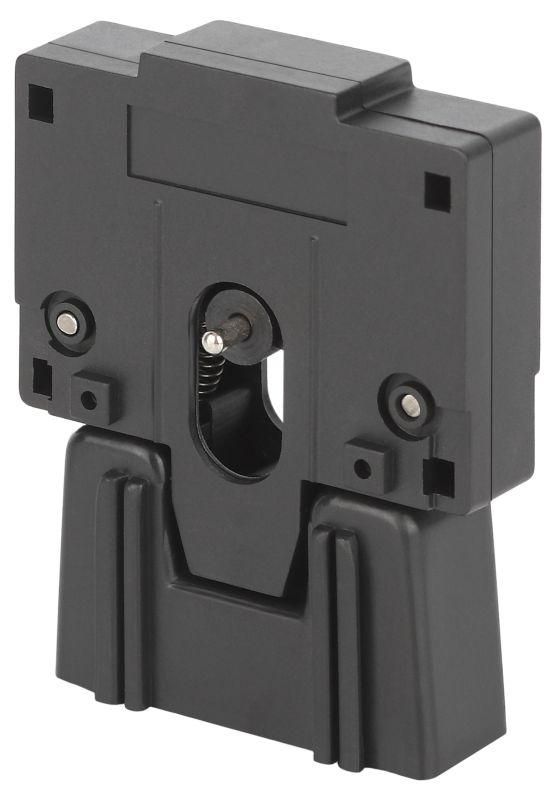

Механизм блокировки для КМИ PRO KKM30D-MB-E 40А-95А | Б0050494 ЭРА

Механизм блокировки для КМИ PRO KKM30D-MB-E 40А-95А ЭРА предназначен для предотвращения одновременного включения реверсивных контакторов, обеспечивая безопасную работу электрооборудования. Этот аксессуар совместим с контактными устройствами серии КМИ PRO и устанавливается непосредственно на корпус пускателя.

Назначение и область применения

Механизм блокировки для КМИ PRO KKM30D-MB-E 40А-95А ЭРА используется в системах с реверсивным управлением - когда необходимо исключить возможность включения двух противоположных направлений работы одновременно. Это важно для защиты оборудования и персонала от аварийных ситуаций, таких как короткое замыкание при встречном включении двигателей.

Подходит для применений на станках, конвейерах, насосных станциях и других устройствах, где требуется точная последовательность включения/выключения.

Технические характеристики

• Номинальный рабочий ток (переменный ток AC-15, 230 В): 95 А
• Род тока: переменный (AC)
• Номинальное напряжение цепи управления (Us): 230 В
• Номинальный рабочий ток постоянного тока (DC-13): 0 А - не предназначен для DC-цепей
• Тип установки: непосредственное крепление на контактор
• Тип изделия: аксессуар для контакторов и пускателей

Совместимость и монтаж

Механизм блокировки для КМИ PRO KKM30D-MB-E 40А-95А ЭРА совместим только с контактными аппаратами серии КМИ PRO. Установка выполняется путём фиксации на переднюю часть контактора - специальные выступы обеспечивают точную посадку без дополнительных креплений.

Не используйте механизм с другими сериями контакторов - даже если они имеют аналогичные габариты, соединение может оказаться некорректным, что нарушит функцию блокировки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для коммутационной аппаратуры, применяемой в промышленных системах управления. Хотя явного указания стандарта в данных нет, конструкция реализует принципы, предусмотренные ГОСТ Р МЭК 60947-4-1 для механической взаимоблокировки реверсивных схем.

Преимущества

• Обеспечивает надёжную механическую блокировку - не зависит от состояния электроники или программирования
• Устраняет риск случайного одновременного включения двух контакторов
• Не требует внешнего питания - работает за счёт физического взаимодействия движущихся частей контактора
• Простая установка без инструментов - фиксируется в штатное место на контакторе

Ограничения применения

• Не применяется в цепях постоянного тока - номинальный ток DC-13 равен 0 А
• Совместим только с контактными аппаратами серии КМИ PRO - не подходит для моделей других производителей или старых версий КМИ
• Не является средством защиты от перегрузки или короткого замыкания - должен использоваться в комплексе с автоматическими выключателями и тепловыми реле

Примеры использования

• Реверсивный пуск двигателя вентилятора - запрещает включение режимов «вперёд» и «назад» одновременно
• Лифтовые системы - гарантирует, что двигатель не будет работать в обоих направлениях сразу
• Станки с перемещением стола - предотвращает конфликт команд движения в противоположные стороны

Практические советы

• Перед установкой проверьте, чтобы контактор был полностью отключен и обесточен
• Убедитесь, что механизм плотно защёлкнут - слабый контакт может привести к отказу блокировки
• При обслуживании не снимайте механизм без необходимости - он служит важным элементом безопасности
• Запомните артикул б0050494 - этот механизм блокировки для КМИ PRO KKM30D-MB-E 40А-95А ЭРА имеет ограниченную совместимость; при замене берите точно такой же
