Металлорукав в ПВХ-изоляции Р3-ЦПнг25 (50м/уп) серый | zeta44507 ЗЭТАРУС (Завод электротехнической арматуры)

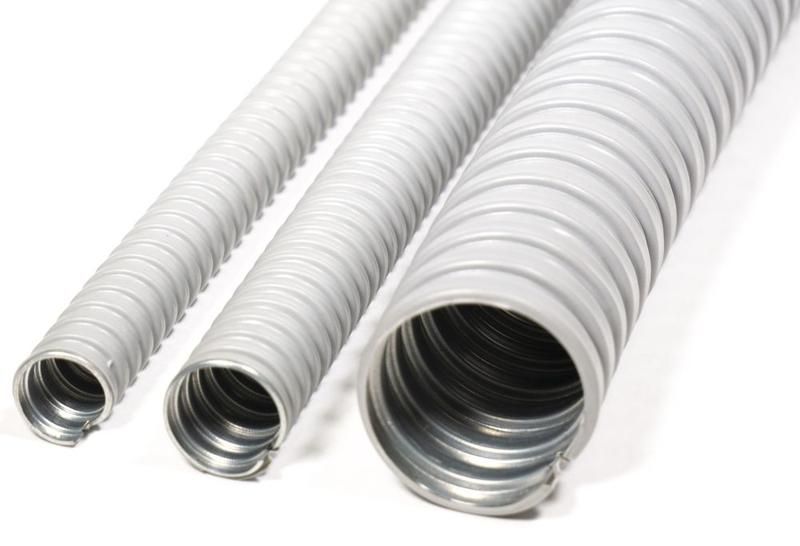

Металлорукав в ПВХ-изоляции Р3-ЦПнг 25 (50 метров в упаковке) серый - это гибкий защитный кожух из оцинкованной стали с ПВХ-оболочкой, предназначенный для прокладки кабелей в сложных маршрутах с высокими требованиями к механической защите и безопасности. Бренды ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС выпускают этот тип металлорукава для промышленных и энергетических объектов.

Назначение и область применения

Металлорукав в ПВХ-изоляции Р3-ЦПнг 25 используется для защиты электрических кабелей и проводов в местах, где требуется изгиб трассы, повышенная механическая прочность и защита от влаги, пыли и химически активных сред. Подходит для прокладки в помещениях и на открытых площадках - например, на заводах, в цехах, на элеваторах, в системах автоматизации и на транспорте.

Технические характеристики

• Наружный диаметр: 25 мм
• Внутренний диаметр: 24 мм - позволяет пропускать кабели с максимальным наружным диаметром до 22–23 мм
• Материал основы: оцинкованная сталь - устойчива к коррозии
• Изоляция: поливинилхлорид (ПВХ) - не поддерживающая горение, серого цвета
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Температурный диапазон: от –40 C до +90 C - работает в холодных и жарких условиях
• Разрывное усилие: 500 Н - выдерживает значительную нагрузку на растяжение
• Статический радиус изгиба: 100 мм - минимальный допустимый радиус изгиба при установке
• Длина бухты: 50 м - удобна для крупных проектов
• Уплотнение: отсутствует - требует дополнительной герметизации на концах при необходимости

Совместимость и монтаж

Металлорукав в ПВХ-изоляции Р3-ЦПнг 25 совместим со стандартными фитингами и соединительными элементами для металлорукавов того же диаметра. Для монтажа используйте специальные зажимы, муфты и переходники. Учитывайте, что изгиб нельзя делать меньше 100 мм - иначе повредится структура и снижается степень защиты. Концы рукава необходимо закрывать термостойкими колпачками или герметиками, так как уплотнение в комплект не входит.

Безопасность и стандарты

ПВХ-изоляция соответствует нормам на негорючесть (ЦПнг - “не распространяет горение”). Оболочка предотвращает возгорание при контакте с источником тепла и не выделяет токсичных веществ при нагреве до 90 C. Степень защиты IP65 гарантирует безопасность в условиях влажности, пыли и перепадов температур. Продукт не предназначен для постоянного погружения в воду - он не герметичен по концам.

Преимущества

• Высокая механическая прочность благодаря стальной основе и усиленной ПВХ-оболочке
• Защита от коррозии - оцинкованная сталь служит дольше в агрессивных средах
• Не поддерживает горение - повышает пожарную безопасность помещений
• Устойчив к влаге, маслам, щелочам и кислотам - подходит для промышленных условий
• Гибкость позволяет прокладывать трассы с несколькими изгибами без дополнительных соединителей

Ограничения применения

• Не предназначен для прокладки в воде или подземных каналах - отсутствие уплотнения делает его непригодным для постоянного контакта с жидкостью
• Не рекомендован для частого динамического изгиба - стальная спираль со временем устаёт при многократном сгибании
• Требует обязательной герметизации концов при использовании во влажных зонах
• ПВХ-оболочка становится хрупкой ниже –40 C - не следует использовать в экстремально холодных условиях без дополнительной защиты

Примеры использования

• Защита кабелей управления на конвейерах в пищевой промышленности
• Прокладка силовых кабелей между станками с ЧПУ в металлообработке
• Подключение датчиков и исполнительных механизмов в логистических комплексах
• Обводка коммуникаций вокруг оборудования с ограниченным доступом

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр (24 мм) был достаточен для вашего кабеля - учтите толщину изоляции
• При резке используйте ножницы по металлу - не сдавливайте рукав, чтобы не деформировать ПВХ-оболочку
• Для надёжной герметизации концов примените термоусадочные или пластиковые заглушки с уплотнением
• При прокладке в местах с возможным механическим воздействием (например, рядом с движущимися деталями) дополнительно закрепите рукав хомутами через каждые 80–100 см
• Храните бухты в сухом месте, избегая прямого солнечного света - долгое воздействие УФ может ослабить ПВХ
