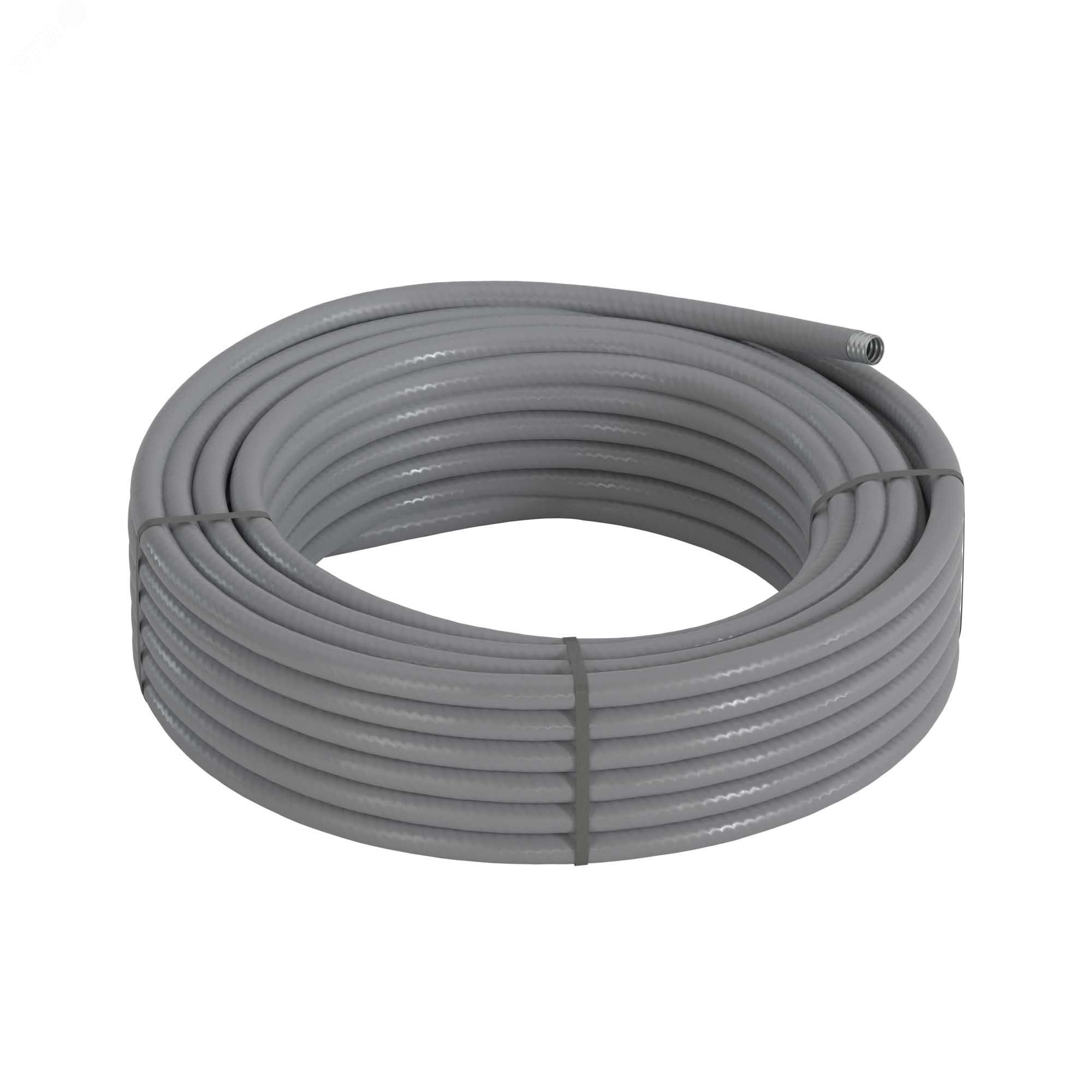

Металлорукав Cosmec DN 10 мм в ПВХ изоляции, IP66 DKC (ДКС) 6070R-10

Металлорукав DKC Cosmec 6070r-10 - гибкая металлическая трубка с гладкой ПВХ-изоляцией, предназначенная для защиты кабелей и проводов в условиях повышенной механической нагрузки, влаги и пыли. Подходит для прокладки электросетей на производствах, в цехах и других промышленных объектах.

Назначение и область применения

Металлорукав DKC Cosmec 6070r-10 используется для защиты электрических, телекоммуникационных и слаботочных кабелей - от силовых проводов до Ethernet и коаксиальных линий. Применяется там, где требуется надёжная защита от внешних воздействий: в цехах с оборудованием, на конвейерах, в распределительных щитах, в зонах с перепадами температур и повышенной влажностью. Особенно эффективен в местах с риском повреждения кабелей механическим воздействием, брызгами масла или пылью.

Технические характеристики

• Материал корпуса: стальная спирально-навитая лента - обеспечивает прочность и гибкость
• Внутренний диаметр: 10 мм - позволяет пропускать кабели с суммарным диаметром до 8–9 мм
• Наружный диаметр: 15 мм - компактный профиль для плотной укладки
• Изоляция: гладкая ПВХ-оболочка - защищает от влаги, масел, химикатов и истирания
• Длина: 50 м - намотана на бухте для удобного хранения и монтажа
• Степень защиты IP: IP66 при динамическом движении, IP67 при фиксированной установке - полностью защищён от пыли и мощных струй воды
• Температурный диапазон: от –45 C до +70 C - работает в холодных складах и жарких цехах
• Статический радиус изгиба: 50 мм - минимальный допустимый радиус изгиба при неподвижной прокладке
• Разрывное усилие: 500 Н - выдерживает значительную осевую нагрузку
• Горючесть: материал способен распространять пламя - не применяется в зонах с открытым огнём
• Цвет: серый - соответствует промышленному стандарту визуального различения
• Стандарт: DIN EN 61386-23 - соответствие европейским требованиям к электроустановочным каналам

Совместимость и монтаж

Металлорукав DKC Cosmec 6070r-10 совместим со стандартными фитингами и муфтами для металлорукавов диаметром 10 мм. Для герметизации рекомендуются специальные зажимы и переходники с уплотнением - сам рукав не имеет встроенного уплотнения. Монтаж выполняется путём протяжки кабелей через внутреннюю полость. Гибкость позволяет легко обходить препятствия, но изгиб должен соблюдать минимальный радиус 50 мм. На каждом метре есть маркировка - это ускоряет нарезку и точную прокладку.

Безопасность и стандарты

Изделие соответствует стандарту DIN EN 61386-23, который регламентирует безопасность и испытания металлорукавов для электропроводки. Высокая степень защиты IP66/IP67 гарантирует работу в условиях пыли и брызг воды. Однако важно помнить: ПВХ-оболочка не является огнеупорной - продукт нельзя использовать в зонах с открытым пламенем или высокой вероятностью возгорания.

Преимущества

• Высокая химическая стойкость - не разрушается при контакте с маслом, смазкой, растворителями
• Гладкая ПВХ-поверхность - снижает трение при протяжке кабелей, предотвращает застревание
• Маркировка метража - упрощает расчёт нужной длины и минимизирует потери при монтаже
• Широкий температурный диапазон - подходит для холодных и жарких помещений
• Легко режется обычными ножницами - не требует специнструментов

Ограничения применения

• Не предназначена для открытых участков с постоянным прямым UV-воздействием - ПВХ со временем теряет эластичность
• Не подходит для систем с открытым огнём - материал воспламеняем
• Без уплотнения - для герметичных соединений нужны дополнительные элементы (например, резиновые кольца или герметичные фитинги)
• Не следует применять в средах с агрессивными кислотами или щелочами - ПВХ не устойчив к таким веществам
• Запрещено перегибать ниже 50 мм радиуса - это вызывает деформацию и потерю защиты

Примеры использования

• Прокладка кабелей управления между станками на автоматизированном участке
• Защита сигнальных линий на конвейере в пищевой промышленности
• Подключение датчиков в цехах с частой мойкой оборудования (высокая влажность)
• Монтаж слаботочных сетей (Ethernet, видеонаблюдение) внутри металлоконструкций
• Переходы кабелей через стенки щитов и рамы оборудования

Практические советы

• Выбирайте этот металлорукав, когда нужна защита от пыли и брызг, но не требуется огнестойкость
• При прокладке в длинных трассах используйте направляющие ролики - так легче протянуть кабель
• Обязательно проверьте посадочный диаметр кабеля: внутреннее пространство 10 мм рассчитано на суммарный диаметр до 8–9 мм
• Для герметичного соединения с щитом используйте фитинги с резиновым уплотнителем - сам рукав не герметичен
• Храните бухту в сухом месте, избегайте длительного пребывания на солнце - ПВХ может стать хрупким
• При необходимости резки - используйте острые ножницы или нож; после реза удалите заусенцы, чтобы не повредить изоляцию кабеля
