Металлорукав DN 12мм в гладкой ПВХ изоляции D внутренний 12.0 мм наружный 18.0 IP66 50м цвет серый - 6070R-12 ДКС

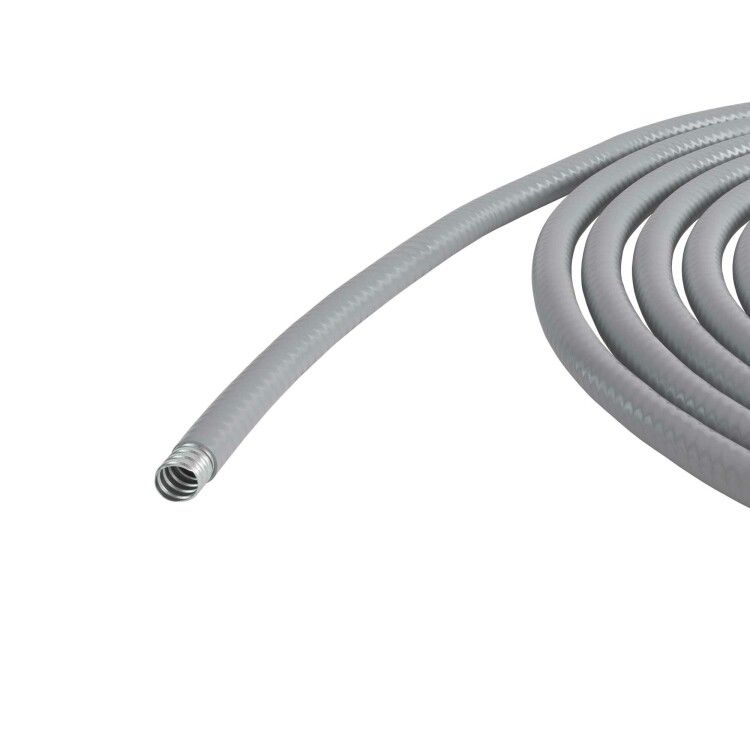

Металлорукав DKC Cosmec 6070r-12 - гибкая металлическая защитная оболочка с гладкой ПВХ-изоляцией, предназначенная для прокладки кабелей и проводов в условиях повышенной запылённости, влаги и механических нагрузок. Подходит для промышленного оборудования, автоматизации и распределительных систем.

Назначение и область применения

Металлорукав DKC Cosmec 6070r-12 используется для защиты электрических, сигнальных и слаботочных кабелей - от силовых проводов до Ethernet и TV-шнуров. Применяется там, где важны надёжность, герметичность и устойчивость к агрессивным средам: на заводах, в цехах, на конвейерах, в пищевой и химической промышленности, в зонах с частой мойкой оборудования.

Технические характеристики

• Материал корпуса: стальная спирально-навитая лента
• Номинальный диаметр: 12 мм (внутренний проход для кабелей)
• Наружный диаметр: 18 мм
• Изоляция: гладкая ПВХ-оболочка, устойчивая к маслам, смазкам и химикатам
• Степень защиты: IP67 при статическом монтаже, IP66 при динамических нагрузках (вибрация, движение)
• Длина: 50 метров
• Температурный диапазон: от –45 C до +70 C
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус поворота без повреждений
• Разрывное усилие: 500 Н
• Свойства: проводящий металл + изоляционная ПВХ - обеспечивает экранирование и безопасность
• Цвет: серый
• Соответствие стандартам: DIN EN 61386-23
• Распространение горения: да - материал самозатухающий, не поддерживает пламя
• Уплотнение: отсутствует - требует дополнительной герметизации на концах

Совместимость и монтаж

Металлорукав DKC Cosmec 6070r-12 совместим со всеми типами кабелей и проводов, имеющих внешний диаметр до 9–10 мм. Для фиксации используются стандартные муфты, переходники и клеммы с резьбой M16–M20. Монтаж возможен в вертикальных и горизонтальных трассах. Учитывайте минимальный радиус изгиба 60 мм - при более острых поворотах есть риск деформации спирали. Концы рукава необходимо герметизировать самостоятельно: например, термоусадкой или специальными колпачками, так как уплотнение в комплекте отсутствует.

Безопасность и стандарты

Изделие соответствует европейскому стандарту DIN EN 61386-23, который регламентирует требования к гибким трубчатым системам для электромонтажа. Самозатухающая ПВХ-оболочка снижает риск возгорания. Высокая степень защиты IP67 гарантирует полную защиту от пыли и временного погружения в воду при стационарном положении. При динамических условиях (например, на перемещаемых участках) уровень защиты снижается до IP66 - защищено от мощных струй воды, но не от погружения.

Преимущества

• Высокая механическая прочность благодаря стальной спирали - выдерживает давление, удары, перегибы
• ПВХ-оболочка предотвращает коррозию, легко моется, не впитывает жиры и химикаты
• Гибкость позволяет прокладывать трассы даже в ограниченных пространствах
• Маркировка через каждые 50 см - ускоряет монтаж и уменьшает потери при нарезке
• Широкий температурный диапазон - работает в холодных складах и нагретых цехах

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP67 действует только при статичном расположении
• Отсутствуют заводские уплотнения - требуется самостоятельная герметизация входов/выходов
• Не рекомендуется для открытых улиц без дополнительной защиты от УФ-лучей - ПВХ со временем стареет на солнце
• Запрещено использовать в местах с постоянным трением о острые края - возможно повреждение оболочки
• Не подходит для прокладки в зонах с высокой вибрацией без крепления через каждые 0,5–1 м

Примеры использования

• Защита кабелей управления на станках ЧПУ
• Прокладка сигналов датчиков в конвейерных линиях
• Подключение промышленных роботов с подвижными элементами
• Монтаж освещения и питания в мясоперерабатывающем цехе
• Скрытая прокладка в технологических каналах с частой мойкой

Практические советы

• Перед монтажом проверьте, что диаметр кабеля меньше внутреннего диаметра рукава (12 мм) минимум на 2–3 мм - для свободного протягивания
• При использовании в сырых помещениях обязательно закройте концы герметичными колпачками или термоусадкой
• Для длинных трасс используйте направляющие ролики - это продлит срок службы и снизит нагрузку на спираль
• Не перегибайте рукав ниже 60 мм радиуса - это вызовет деформацию и потерю степени защиты
• При необходимости резки - используйте ножницы по металлу, чтобы не повредить ПВХ-оболочку
• Металлорукав DKC Cosmec 6070r-12 можно комбинировать с другими изделиями серии Cosmec - все элементы совместимы по размерам и стандартам
