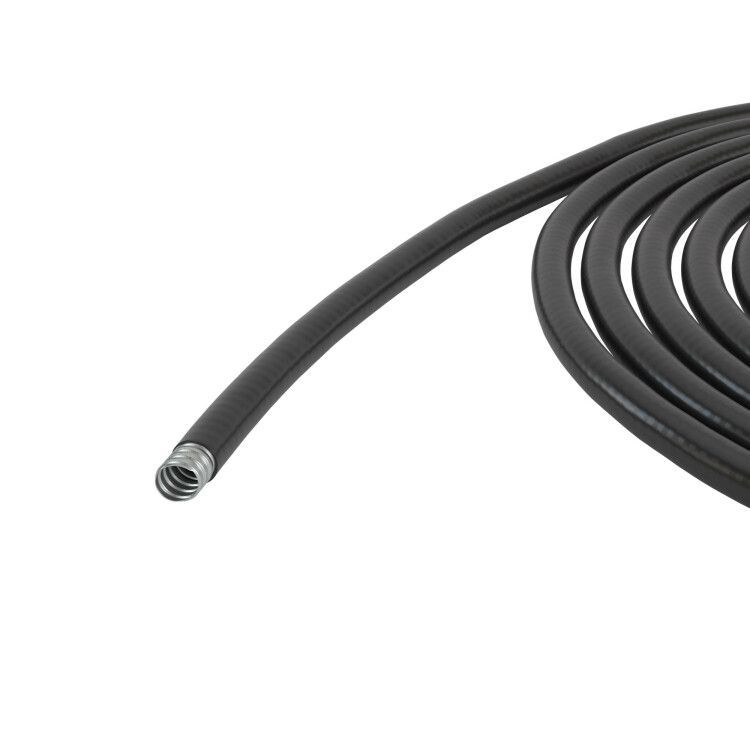

Металлорукав DN 20мм в гладкой ПВХ изоляции, Dвн 20,5 мм, Dнар 27,0,IP66, 50 м, цвет чёрный | 6070R-22N DKC ДКС

Металлорукав DKC Cosmec артикул 6070r-22n - гибкая металлическая трубка с ПВХ-изоляцией для защиты кабелей и проводов в жестких условиях: повышенная влажность, пыль, механические нагрузки. Подходит для прокладки в цехах, на конвейерах и в распределительных щитах.

Назначение и область применения

Металлорукав DKC Cosmec 6070r-22n предназначен для защиты электрических, сигнальных и слаботочных кабелей - от силовых проводов до Ethernet и TV-шнуров. Особенно эффективен там, где есть риск повреждения из-за трения, ударов, перегибов или воздействия масел, смазок и воды. Применяется на производствах: станках, автоматизированных линиях, пищевой и фармацевтической промышленности, в логистике и на объектах с высокой степенью запыленности.

Технические характеристики

• Материал корпуса: стальная спирально-навитая лента - обеспечивает прочность и гибкость
• Изоляция: гладкая ПВХ-оболочка - защищает от влаги, грязи, химикатов и снижает трение при протяжке
• Номинальный диаметр: 20 мм - соответствует внутреннему проходу для кабелей
• Внутренний диаметр: 20,5 мм - реальный свободный канал для прокладки проводов
• Наружный диаметр: 27 мм - влияет на выбор креплений и проходных элементов
• Степень защиты: IP66 при движении/вибрации, IP67 при стационарной установке - полная защита от пыли и мощного водяного потока
• Температурный диапазон: от –45 C до +70 C - работает в холодных складах и нагретых цехах
• Разрывное усилие: 1000 Н - выдерживает значительную механическую нагрузку
• Статический радиус изгиба: 90 мм - минимальный допустимый радиус при изгибании без повреждения
• Длина бухты: 50 м - удобно для крупных монтажей, позволяет резать нужную длину
• Горючесть: материал способен распространять пламя - не применяется в зонах с открытым огнем
• Уплотнение: отсутствует - требует самостоятельной герметизации на концах
• Цвет: черный - устойчив к УФ-лучам, не выгорает на солнце

Совместимость и монтаж

Металлорукав DKC Cosmec 6070r-22n совместим со всеми типами стандартных фитингов и муфт для металлорукавов с наружным диаметром 27 мм. Для надежного крепления используйте зажимы, переходники и клеммы с внутренним диаметром не менее 27 мм. Монтаж выполняется вручную: рукав легко гнётся, не требует специнструментов. Обратите внимание: поскольку уплотнение отсутствует, необходимо использовать герметичные вводы или термоусадочные трубки на концах, особенно в местах выхода в щиты или оборудование. Маркировка через каждые 50 см позволяет точно отмерить длину без лишних измерений.

Безопасность и стандарты

Металлорукав соответствует требованиям к степени защиты IP66/IP67, что подтверждает его применение в средах с высокой влажностью и пылевой нагрузкой. Однако он не сертифицирован как огнеупорный материал - не используется в системах, где требуется самозагасание пламени (например, в метро, лифтах, общественных зданиях по нормам ПУЭ). Электрические свойства: не является проводником, но не гарантирует электрическую изоляцию между кабелем и окружающей средой - при необходимости заземления используйте отдельный контакт.

Преимущества

• Высокая химическая стойкость - не разрушается при контакте с маслом, смазкой, моющими средствами
• Гладкая ПВХ-оболочка - предотвращает застревание кабелей, упрощает протяжку
• Широкий температурный диапазон - работает даже в морозильных камерах и рядом с печами
• Маркировка метража - экономит время при нарезке и планировании маршрутов
• Увеличенная прочность на разрыв - выдерживает напряжение при натяжении и вибрации

Ограничения применения

• Не предназначена для открытого монтажа в зонах с открытым пламенем - ПВХ поддерживает горение
• Требует обязательной герметизации на концах - без уплотнителей не обеспечит IP66/IP67 в точках входа
• Не рекомендуется для частых резких изгибов - радиус меньше 90 мм вызывает деформацию спирали
• Не подходит для прокладки внутри стен или полов - не имеет одобрения на скрытую прокладку по нормам ПУЭ
• Не является электроизолирующим элементом - не заменяет кабельную канализацию в системах с высоким напряжением без дополнительной защиты

Примеры использования

• Защита кабелей управления на станках ЧПУ - устойчив к брызгам охлаждающей жидкости
• Подключение датчиков на конвейере - выдерживает постоянные вибрации и мойку водой под давлением
• Прокладка сети видеонаблюдения в сыром помещении - обеспечивает IP67 при статическом монтаже
• Связь между щитами на заводе - защищает от пыли и случайных ударов инструментом
• Перемещаемые участки оборудования - гибкость позволяет компенсировать смещения

Практические советы

• Выбирайте металлорукав DKC Cosmec 6070r-22n, когда нужна комбинация прочности, гибкости и защиты от химии - он лучше обычных пластиковых гофр в промзоне
• При прокладке в длинных трассах с несколькими изгибами - учитывайте радиус 90 мм, чтобы не перегнуть рукав
• На конце всегда устанавливайте ввод с уплотнителем - иначе IP66/IP67 не будет работать
• При использовании в холоде ниже –15 C - согрейте рукав перед монтажом, чтобы ПВХ не растрескался
• Для быстрой нарезки используйте ножницы по металлу - не режьте болгаркой, чтобы не повредить внутреннюю структуру
• Заказывайте бухту 50 м, если прокладываете более двух линий - так выгоднее, чем несколько коротких отрезков
