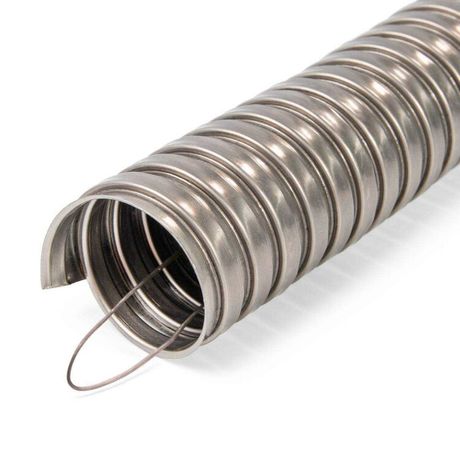

Металлорукав из нерж. стали МР (INOX) 22 с протяжкой (уп.50м) Fortisflex 83663 КВТ

Металлорукав из нержавеющей стали МР (INOX) 22 с протяжкой от Fortisflex и КВТ - это гибкая, прочная и коррозионностойкая защита для кабелей и проводов в агрессивных средах, где важна надёжность и долговечность. Артикул 83663 подходит для монтажа в условиях высокой влажности, перепадов температур и механических нагрузок.

Назначение и область применения

Металлорукав из нержавеющей стали МР (INOX) 22 с протяжкой предназначен для защиты кабельных трасс от механических повреждений, химических воздействий и внешних факторов. Подходит как для открытой, так и для скрытой проводки. Особенно эффективен там, где требуется устойчивость к коррозии, влаге, маслам, кислотам и ультрафиолету.

• Подвижные системы: конвейеры, роботизированные модули, транспортеры
• Судостроение и морская техника
• Автомобильная промышленность, особенно в зонах с контактами с жидкостями
• Объекты с повышенной влажностью: пищевые цеха, мойки, холодильные камеры
• Наружные установки в условиях морского климата

Технические характеристики

• Наружный диаметр: 25 мм - позволяет пропускать кабели с соответствующим сечением, учитывая свободный проход для сборки
• Материал: нержавеющая сталь - обеспечивает высокую стойкость к окислению и агрессивным средам
• Длина бухты: 50 м - удобна для крупномасштабных проектов, снижает количество соединений
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температура эксплуатации: от -80 C до +538 C - работает в экстремальных условиях, включая cryogenic и термически нагруженные зоны
• Гибкость: да - минимальный статический радиус изгиба 64 мм, что позволяет выполнять сложные маршруты без потери целостности
• Ударопрочность: IK07 - выдерживает удар энергии 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Разрывное усилие: 600 Н - способен выдерживать значительные растягивающие нагрузки
• Наличие протяжки: да - встроенный стальной трос облегчает протяжку кабелей при монтаже
• Уплотнение: отсутствует - требует использования фитингов для герметизации концов
• Электрические свойства: проводящие - металлорукав может использоваться как защитный проводник (PE), если правильно заземлён
• Цвет: металлик - естественный цвет нержавеющей стали, без покрытия

Совместимость и монтаж

Металлорукав из нержавеющей стали МР (INOX) 22 с протяжкой совместим с фитингами серии Fortisflex INOX, включая ВМ (INOX), ВК-М-МР (INOX), ВТ(Х), СТМ, СТМ(Р), СТМ(В), ОЗМ и другие. Концы рукава необходимо герметизировать с помощью подходящих муфт и зажимов - без уплотнения он не защищён от попадания влаги через торцы.

При монтаже важно соблюдать минимальный радиус изгиба 64 мм. Перегибы и резкие изломы могут повредить структуру спирали. Протяжка позволяет легко вводить кабель даже в длинные участки - достаточно закрепить её на конце провода и протянуть через весь рукав.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности (IK07) и степени защиты (IP65). Электрическая проводимость делает его пригодным для использования в качестве защитного проводника (PE) при правильном заземлении всех точек соединения. Однако сам по себе он не является сертифицированным проводником - для этого необходима проверка контура заземления после монтажа.

Преимущества

• Высокая стойкость к коррозии благодаря материалу из нержавеющей стали
• Широкий диапазон рабочих температур - от глубокого холода до высоких температур печей
• Устойчивость к бензину, маслам, разбавленным кислотам и щелочам
• Защита от УФ-излучения - не стареет и не хрупнеет на солнце
• Встроенная протяжка значительно ускоряет монтаж кабелей
• Металлическая структура обеспечивает EMI/RFI-защиту

Ограничения применения

• Не предназначена для использования как самостоятельный проводник - требует обязательного заземления и подключения к системе PE
• Отсутствие уплотнения - нельзя использовать без фитингов на концах; риск попадания влаги и пыли в торцевые зоны
• Не рекомендован для частых динамических изгибов (например, в постоянно движущихся кабельных цепях); для таких задач лучше выбрать специализированные гибкие шланги
• При температурах выше 538 C возможна потеря механической прочности

Примеры использования

• Защита силового кабеля на конвейере в пищевой промышленности - выдерживает регулярную мойку водой под давлением
• Прокладка сигнальных линий на судне - устойчив к солёному воздуху и постоянной влажности
• Монтаж кабелей управления в зоне сварочных работ - не боится искр, масла и перепадов температур
• Кабельная трасса в холодильной камере - сохраняет гибкость при -60 C

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен позволять свободно протянуть кабель с учётом изоляции и жил
• Используйте только совместимые фитинги Fortisflex (INOX) для герметичного и надёжного соединения
• При необходимости заземления - присоедините заземляющий провод к корпусу фитинга, а не к самому рукаву в произвольной точке
• Не допускайте перегрузки по радиусу изгиба - это снижает срок службы и может вызвать разрушение спирали
• При длительной эксплуатации в агрессивной среде периодически осматривайте поверхность на предмет следов коррозии - хотя нержавеющая сталь устойчива, она не вечна
