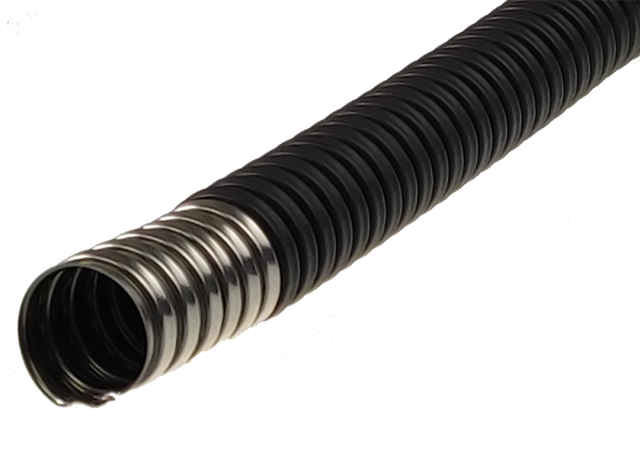

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг 20 (50м/уп.) В1,5 | zeta44823 ГОФРОМАТИК ЗЭТА

Металлорукав в ПВХ изоляции Р3-НП нг 20 из нержавеющей стали (50м/уп.) В1,5 от ЗЭТА Новосибирск - это гибкая защищённая оболочка для кабелей, рассчитанная на жесткие условия эксплуатации. Благодаря комбинации нержавеющей стали и ПВХ-изоляции, он сочетает прочность, химическую стойкость и высокую степень защиты IP67. Подходит для прокладки силовых и слаботочных сетей в промышленных условиях, где важна механическая защита и долговечность.

Назначение и область применения

Металлорукав в ПВХ изоляции Р3-НП нг 20 из нержавеющей стали (50м/уп.) В1,5 используется для защиты кабелей от повреждений, воздействия влаги, пыли, масел и агрессивных сред. Применяется в местах с высокими требованиями к надёжности: на производственных линиях, в станках, конвейерах, робототехнике, энергоустановках и других объектах с частыми движениями или вибрациями. Особенно эффективен там, где требуется гибкость и длительный срок службы.

Технические характеристики

• Материал корпуса: нержавеющая сталь - устойчив к коррозии, не теряет прочность при перепадах температур
• Изоляция: ПВХ (черного цвета) - защищает от внешних воздействий, снижает риск возгорания, не выделяет токсичных веществ при нагреве
• Наружный диаметр: 23,1 мм
• Внутренний диаметр: 19,1 мм - позволяет пропускать кабели до 18–19 мм в диаметре
• Степень защиты IP67: полностью герметичен против пыли и временного погружения в воду до 1 метра на 30 минут
• Температурный диапазон: от –60 C до +90 C - работает в холодильных камерах и рядом с горячими поверхностями
• Разрывное усилие: 500 Н - выдерживает значительную нагрузку на растяжение
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус изгиба при фиксированном положении
• Длина бухты: 50 м - удобно для прокладки длинных трасс без стыков
• Уплотнение: отсутствует - требует установки фитингов для герметизации входов
• Покрытие: оцинкованная стальная лента - усиливает коррозионную стойкость

Совместимость и монтаж

Металлорукав в ПВХ изоляции Р3-НП нг 20 из нержавеющей стали (50м/уп.) В1,5 совместим с фитингами и соединительными элементами от ЗЭТА: МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН. Для правильного монтажа важно использовать комплектующие того же диаметра (20 мм) и класса защиты. Установка выполняется путём вставки рукава в фитинг и затяжки зажимного кольца. Не рекомендуется применять самодельные или несовместимые крепления - они нарушают герметичность и заземление.

Безопасность и стандарты

Металлорукав в ПВХ изоляции Р3-НП нг 20 из нержавеющей стали (50м/уп.) В1,5 соответствует требованиям ГОСТ Р МЭК 61386.23-2015. Его конструкция обеспечивает безопасную работу в электроустановках. Однако для выполнения функции заземления необходимо использовать только сертифицированные металлические соединители ЗЭТА. Самостоятельное заземление через болтовые контакты или сварку недопустимо - переходное сопротивление должно быть ≤ 0,05 Ом, что возможно лишь при использовании заводских решений.

Преимущества

• Высокая механическая прочность благодаря нержавеющей стали - не деформируется при давлении или ударах
• ПВХ-оболочка предотвращает контакт с проводниками, снижает риск поражения током
• Не боится влаги, масла, щелочей и кислот - идеален для пищевой, химической и машиностроительной отраслей
• Гибкость позволяет прокладывать трассы с множеством изгибов без потери целостности
• Долгий срок службы даже при циклическом изгибе - особенно ценен в мобильных системах

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP67 допускает только временное воздействие
• Отсутствие уплотнения требует обязательного использования фитингов - нельзя просто вставить в отверстие
• Не подходит для прокладки в открытых участках с прямым UV-воздействием - ПВХ со временем стареет под солнцем
• Не следует перегибать радиусом менее 60 мм - это вызывает внутренние повреждения и потерю герметичности
• Заземление невозможно без специальных фитингов ЗЭТА - другие методы не гарантируют безопасность

Примеры использования

• Защита кабелей управления на автоматических линиях сборки
• Подключение датчиков и исполнительных механизмов в робототехнике
• Прокладка сигнальных и питательных кабелей внутри холодильных камер
• Обвязка кабелей на насосных станциях и вагонах метро
• Передвижные системы с частыми перемещениями - например, крановые пути или тележки

Практические советы

• При заказе учтите внутренний диаметр 19,1 мм - выбирайте кабели с наружным диаметром не более 18 мм, чтобы избежать перегрузки
• Для прокладки длинных трасс используйте бухту 50 м - меньше стыков = выше надёжность
• Перед монтажом проверьте, что все фитинги ЗЭТА имеют ту же маркировку (Р3-НП нг 20) - не заменяйте аналогами
• При работе в условиях низких температур (ниже –40 C) прогрейте рукав перед изгибом - ПВХ становится хрупким
• Проверяйте сопротивление заземления после монтажа - обязательно используйте тестер, чтобы убедиться, что оно ≤ 0,05 Ом
