Металлорукав из оцинкованной стали с протяжкой, уплотненный х/б нитью РЗ-ЦХ 16 протяжкой - 87708 КВТ

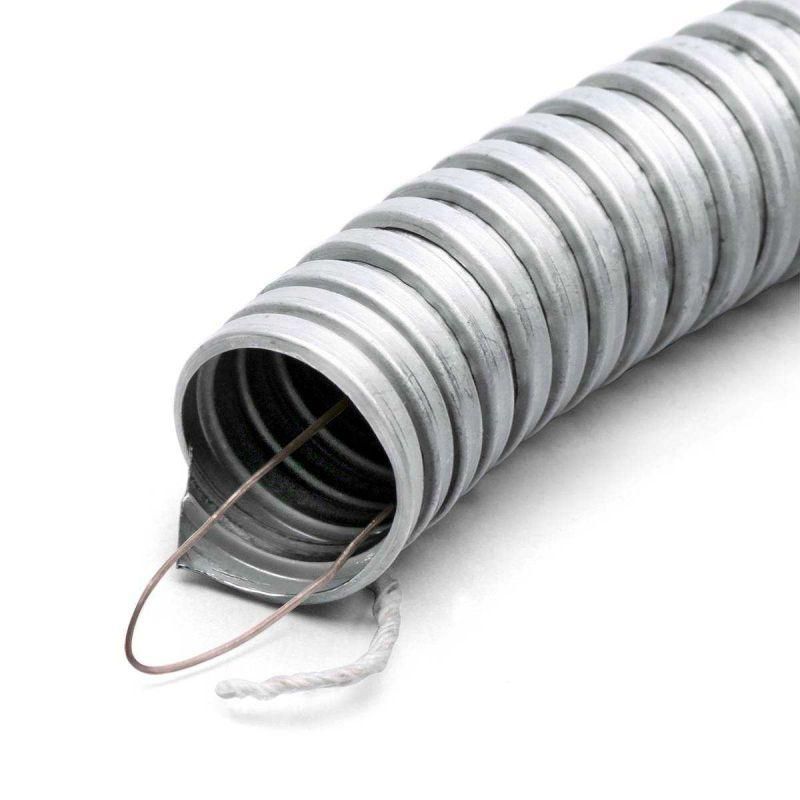

Металлорукав РЗ-ЦХ 16 с протяжкой от Fortisflex - гибкая металлическая трубка с оцинкованной стальной оболочкой и встроенной протяжкой для упрощённого проведения кабелей. Подходит для скрытой и открытой прокладки в условиях повышенной механической нагрузки, совместим с фитингами Fortisflex и КВТ.

Назначение и область применения

Металлорукав РЗ-ЦХ 16 с протяжкой предназначен для защиты кабелей и проводов от механических повреждений, вибраций и внешних воздействий. Применяется в промышленных системах управления, на станках, конвейерах, в распределительных щитах и других местах, где требуется надёжная изоляция проводки. Подходит как для внутренней, так и для наружной установки.

Технические характеристики

• Наружный диаметр: 18,9 мм
• Внутренний диаметр: 13,9 мм - позволяет пропускать кабели до 12–14 мм в диаметре
• Материал: оцинкованная стальная лента - устойчива к коррозии
• Длина бухты: 50 метров - удобна для крупных проектов
• Разрывное усилие: 450 Н - выдерживает значительную тянущую нагрузку
• Температурный диапазон: от –40 C до +120 C - работает в суровых климатических условиях
• Степень защиты IP40 - защищает от твёрдых частиц размером более 1 мм, но не от воды
• Статический радиус изгиба: 48 мм - минимальный допустимый радиус при статической укладке
• Гибкость: высокая - легко формируется в сложные маршруты
• Цвет: металлик - визуально отличается от пластиковых рукавов
• Обшивка: отсутствует - снижает вес и стоимость, но требует осторожности при обращении
• Уплотнение: хлопчатобумажная нить - герметична по оси, но не создаёт водонепроницаемость
• Электрические свойства: проводящие - обеспечивает заземление через корпус

Совместимость и монтаж

Металлорукав РЗ-ЦХ 16 с протяжкой совместим с фитингами Fortisflex серий: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Также подходит для фитингов КВТ с аналогичными параметрами входа. Протяжка внутри рукава позволяет легко затягивать кабель без дополнительных инструментов. При монтаже соблюдайте минимальный радиус изгиба 48 мм - превышение риска перегиба и повреждения жил.

Безопасность и стандарты

Степень защиты IP40 соответствует ГОСТ 14254 - предотвращает попадание твёрдых предметов размером свыше 1 мм, но не защищает от влаги. Рукав имеет класс ударостойкости IK07 - выдерживает удар энергией 1 Дж, что делает его подходящим для сред с риском случайных ударов. Электропроводящая структура позволяет использовать металлорукав как элемент системы заземления, если он соединён с заземляющим контуром через фитинги.

Преимущества

• Встроенная протяжка ускоряет прокладку кабелей - не нужна дополнительная штанга или верёвка
• Оцинкованная сталь обеспечивает долговечность даже во влажных помещениях
• Высокая гибкость позволяет проходить через узкие и извилистые каналы
• Устойчивость к бензину, маслам, разбавленным кислотам и щелочам - подходит для производства
• Не боится ультрафиолетового излучения - можно применять на открытом воздухе
• Проводящие свойства позволяют использовать как часть системы заземления

Ограничения применения

• IP40 не обеспечивает защиту от воды - нельзя использовать в сырых местах без дополнительной герметизации
• Отсутствие внешней оболочки делает его чувствительным к царапинам и абразивному износу при трении о поверхности
• Не рекомендован для частого динамического изгиба - превышение радиуса 48 мм при движении вызывает усталостное разрушение
• Не подходит для прокладки в местах с постоянным контактом с растворителем, агрессивными кислотами или сильными щелочами
• Температура ниже –40 C может сделать материал хрупким - проверьте условия эксплуатации в холодных регионах

Примеры использования

• Прокладка силовых кабелей между станком и пультом управления на заводе
• Изоляция сигнальных проводов в автоматизированных линиях сборки
• Защита кабелей в распределительных щитах с ограниченным пространством
• Монтаж проводки на открытом воздухе рядом с оборудованием, где есть риск механического воздействия
• Переход от жесткой трубы к гибкому участку в системе вентиляции или конвейера

Практические советы

• При использовании с фитингами всегда проверяйте соответствие внутреннего диаметра рукава (13,9 мм) и входного отверстия фитинга - не используйте слишком большие или маленькие переходники
• Для длинных участков (>10 м) учитывайте трение - протяжка может не справиться с большим количеством изгибов; используйте смазку для кабеля
• При необходимости герметизации места ввода - применяйте термоклеевые или силиконовые уплотнители, так как сама нить не даёт водонепроницаемости
• При резке используйте ножницы по металлу - не перекручивайте рукав, чтобы не повредить протяжку
• Проверяйте целостность протяжки перед прокладкой - если она порвана, замените участок
• Для заземления обязательно соединяйте металлорукав с заземляющей шиной через фитинг - просто контакт с металлом недостаточно
