Металлорукав МРПИнг TERMO 12 с протяжкой в термостойкой ПВХ-изоляции (Fortisflex) - 88486 КВТ

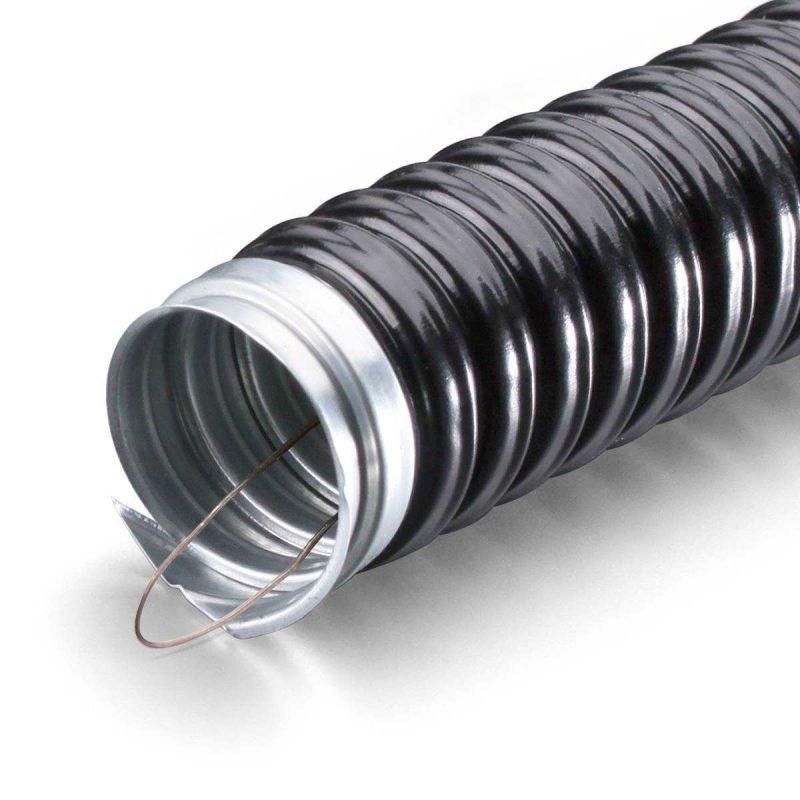

Металлорукав МРПИнг TERMO 12 с протяжкой от Fortisflex - это гибкая металлическая защитная оболочка с оцинкованной стальной основой и термостойким ПВХ-покрытием, предназначенная для безопасной прокладки кабелей и проводов в условиях повышенной механической нагрузки и агрессивной среды. Артикул 88486 сочетает прочность, защиту от воды и пыли (IP65) и удобство монтажа благодаря встроенной протяжке.

Назначение и область применения

Металлорукав МРПИнг TERMO 12 с протяжкой используется для защиты кабельных линий от механических повреждений, воздействия влаги, пыли и химических веществ. Подходит как для открытой, так и для скрытой проводки внутри зданий и на улице. Часто применяется в системах вентиляции, кондиционирования, обогрева, а также при транспортировке сыпучих материалов. Электроизоляционные свойства обеспечивают защиту от поражения электрическим током, что делает его подходящим для слаботочных и силовых цепей.

Технические характеристики

• Наружный диаметр: 15,3 мм - компактный размер для плотных трасс и ограниченных пространств;
• Материал корпуса: оцинкованная стальная лента - устойчивость к коррозии и долгий срок службы;
• Покрытие: самозатухающий ПВХ - не поддерживает горение, выдерживает температуру от –50 C до +105 C;
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления;
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с высоты 50 см);
• Разрывное усилие: 500 Н - способен выдерживать значительную осевую нагрузку;
• Статический радиус изгиба: 40 мм - минимальный допустимый радиус изгиба при постоянном положении;
• Цвет: черный - маскирует загрязнения, соответствует промышленному дизайну;
• Протяжка: стальная проволока - позволяет легко затянуть кабель через рукав без дополнительных инструментов;
• Уплотнение: отсутствует - требует использования фитингов для герметизации концов;
• Температура монтажа: не ниже –5 C - при более низких температурах материал становится жестким и может треснуть при изгибе.

Совместимость и монтаж

Металлорукав МРПИнг TERMO 12 с протяжкой совместим со всеми фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для герметизации концов необходимо использовать соответствующие муфты или переходники. Установка выполняется путём протяжки кабеля через рукав с помощью встроенной стальной проволоки - достаточно зафиксировать её на конце кабеля и потянуть. Гибкость конструкции позволяет выполнять повороты под углом до 90° без снижения прочности. Не рекомендуется перегибать рукав меньше чем на 40 мм радиуса - это может вызвать деформацию витков и потерю защиты.

Безопасность и стандарты

Металлорукав МРПИнг TERMO 12 с протяжкой соответствует требованиям безопасности по степени защиты IP65 и ударопрочности IK07. Самозатухающее ПВХ-покрытие не распространяет пламя, что важно для помещений с повышенными требованиями к пожарной безопасности. Оцинкованная сталь предотвращает коррозию даже во влажной среде. Электроизоляционные свойства исключают риск пробоя тока через стенки рукава, однако он не заменяет двойную изоляцию кабеля - всегда соблюдайте нормы ПУЭ.

Преимущества

• Встроенная протяжка ускоряет монтаж и исключает необходимость втягивания кабеля снаружи;
• Высокая гибкость позволяет прокладывать трассы в труднодоступных местах без дополнительных колен;
• Термостойкое ПВХ-покрытие сохраняет целостность при экстремальных температурах - от –50 C до +105 C;
• Устойчивость к бензину, маслам, разбавленным кислотам и щелочам расширяет сферу применения в промышленности;
• Оцинкование гарантирует длительную службу даже в агрессивных средах - например, в помещениях с частой мойкой оборудования.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не обеспечивает герметичность при длительном контакте с жидкостью;
• Отсутствие уплотнения требует обязательного использования фитингов на концах - иначе возможен доступ пыли и влаги;
• Монтаж невозможен при температуре ниже –5 C - материал становится хрупким и может растрескаться;
• Не следует применять в условиях постоянного динамического изгиба - статический радиус изгиба 40 мм не является рабочим параметром для движущихся механизмов;
• Не подходит для прокладки в местах с высокими уровнями электромагнитных помех - не имеет экрана.

Примеры использования

• Защита кабелей управления на конвейерах в пищевой промышленности;
• Прокладка сигнальных линий в системах HVAC (кондиционирование и вентиляция);
• Подключение датчиков и исполнительных механизмов в автоматизированных линиях;
• Передача питания и сигналов между станками и пультами управления;
• Прокладка кабелей в зонах с риском попадания масла, эмульсий или моющих средств.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был больше внешнего диаметра кабеля минимум на 2–3 мм - это обеспечит свободное прохождение и предотвратит повреждение изоляции;
• Используйте фитинги Fortisflex с резьбой или зажимами - они надёжно закрепят рукав и обеспечат нужную степень защиты;
• При работе в холодную погоду (ближе к –5 C) согрейте рукав перед изгибом - можно использовать тепловую пушку на низкой мощности;
• Не используйте металлорукав как несущий элемент - он не рассчитан на вес кабеля; всегда крепите его к опорам с шагом не более 1 метра;
• Артикул 88486 идеально подходит для замены старых неметаллических трубок - особенно там, где требуется усиление защиты без увеличения диаметра трассы.
