Металлорукав Р3-Н 22 (50 м/уп.) | zeta44806 ГОФРОМАТИК ЗЭТА

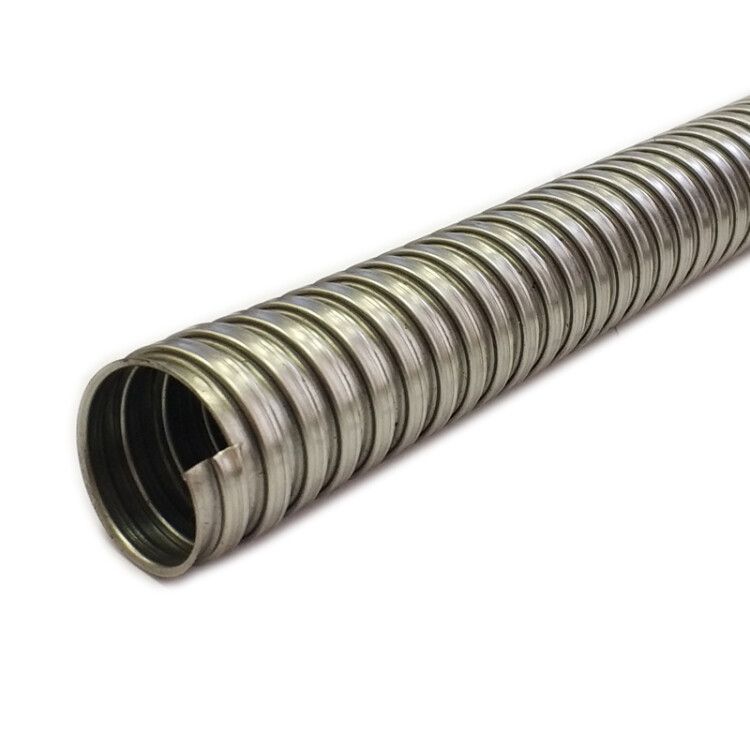

Металлорукав Р3-Н 22 (50 метров в упаковке) от ЗЭТА Новосибирск - гибкая металлическая защитная оболочка из нержавеющей стали, предназначенная для прокладки кабелей и проводов в агрессивных и высокотемпературных средах. Подходит для промышленного оборудования, где важна долговечность и устойчивость к коррозии.

Назначение и область применения

Металлорукав Р3-Н 22 используется для защиты кабельных линий от механических повреждений, воздействия химических веществ и перепадов температур. Применяется в условиях умеренного, тропического и морского климата, а также на объектах химической, пищевой и фармацевтической промышленности. Особенно эффективен там, где требуется устойчивость к щелочам, солям и другим агрессивным средам. Металлорукав Р3-Н 22 подходит как для открытой, так и для скрытой прокладки.

Технические характеристики

• Тип: металлорукав, гибкий
• Материал: нержавеющая сталь - устойчива к коррозии, не требует дополнительной защиты
• Наружный диаметр: 23,9 мм
• Внутренний диаметр: 20,7 мм - позволяет пропускать кабели до 18–19 мм в диаметре
• Длина бухты: 50 метров - оптимальна для крупных участков прокладки
• Температура эксплуатации: от –45 C до +700 C - выдерживает экстремальные условия, включая нагрев от оборудования
• Степень защиты IP40: защищает от твердых частиц размером более 1 мм, но не обеспечивает герметичность - не предназначена для защиты от воды и пыли
• Статический радиус изгиба: 66 мм - минимальный допустимый радиус изгиба при установке
• Разрывное усилие: 250 Н - способен выдерживать значительную нагрузку на растяжение
• Покрытие: без покрытия - поверхность матовая серая, не окрашена
• Уплотнение: отсутствует - требует дополнительной герметизации при необходимости
• Цвет: серый

Совместимость и монтаж

Металлорукав Р3-Н 22 совместим со стандартными фитингами и зажимами для металлорукавов, имеющими внутренний диаметр 20–24 мм. Для надежного крепления используйте комплекты с резьбой M20x1,5 или аналогичные. При монтаже соблюдайте минимальный радиус изгиба 66 мм - превышение этого значения может вызвать деформацию спирали и снижение прочности. Обрезается обычными ножницами по металлу. Соединения должны быть закреплены хомутами или специальными муфтами, чтобы предотвратить раскрытие спиральной структуры.

Безопасность и стандарты

Изделие соответствует требованиям к применению в промышленной среде, однако не имеет сертификата взрывозащиты. Не применяется в зонах с повышенной опасностью возгорания или взрыва. Отсутствие уплотнения и класс защиты IP40 делают его непригодным для влажных помещений, мест с постоянным контактом с жидкостями или подземной прокладкой.

Преимущества

• Высокая термостойкость - работает при температурах до +700 C, что недостижимо для пластиковых рукавов
• Антикоррозийная нержавеющая сталь - срок службы значительно выше, чем у оцинкованных аналогов
• Устойчивость к химическим средам - не разрушается под действием щелочей, масел, моющих средств
• Механическая прочность - выдерживает давление, удары, сдавливание
• Гибкость - легко формируется вокруг сложных контуров без потери целостности

Ограничения применения

• Не подходит для влажных и подводных условий - отсутствует герметизация и защита от воды (IP40)
• Не рекомендован для использования в помещениях с частым мытьем или паровой очисткой
• Не является электроизолирующим элементом - кабель внутри должен иметь свою изоляцию
• Не следует использовать в системах с динамическими движениями (например, шарнирные механизмы) - риск усталостного разрушения
• Требует внешней фиксации - сам по себе не удерживается на вертикальных поверхностях без креплений

Примеры использования

• Защита силовых кабелей на печках, сушильных камерах и термических установках
• Прокладка сигнальных линий в цехах пищевой промышленности, где регулярно проводится мойка оборудования
• Обвязка трубопроводов и насосов в химпроизводстве, где есть контакт с агрессивными реагентами
• Прокладка кабелей в технологических каналах с высокой степенью запыленности
• Подключение датчиков и исполнительных механизмов на конвейерах с высокой вибрацией

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен быть на 2–3 мм больше суммарного диаметра всех кабелей внутри
• При прокладке длинных участков используйте направляющие и крепления через каждые 1–1,5 метра
• Для герметизации концов используйте термоусадочные трубки или специальные заглушки - они компенсируют отсутствие уплотнения
• Не перегибайте металлорукав Р3-Н 22 резко - это может привести к образованию микротрещин в спирали
• При работе с высокими температурами убедитесь, что кабель внутри рассчитан на те же условия - металлорукав не заменяет термостойкую изоляцию
• Храните бухты в сухом месте - хотя материал не ржавеет, грязь и влага могут затруднить последующую прокладку
