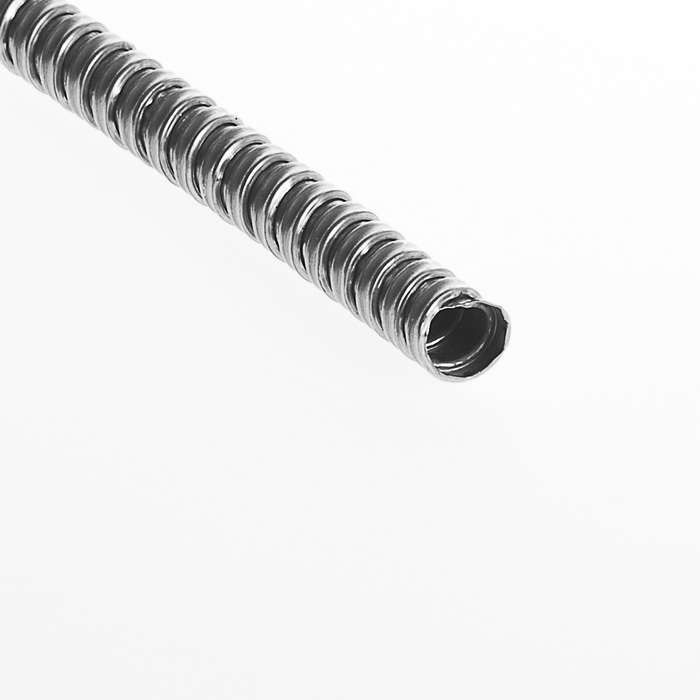

Металлорукав Р3-Ц-60 d60мм без протяжки (уп.10м) Ruvinil TYCO

Металлорукав диаметр 60 мм от Ruvinil (арт. р3-ц-60) предназначен для защиты кабелей в условиях повышенной механической нагрузки и требует заземления для обеспечения ЭМИ-защиты. Подходит для скрытой и открытой прокладки в офисах, складах и промышленных объектах.

Назначение и область применения

Металлорукав диаметр 60 мм используется для защиты силовых и слаботочных кабелей от повреждений при прокладке в местах с риском механического воздействия. Применяется в жилых, административных и промышленных зданиях - внутри стен, под подвесными потолками, в полу, а также на открытом воздухе и подземно. Учитывая степень защиты IP40, он не предназначен для постоянного контакта с водой, но допускает использование в сырых помещениях при условии отсутствия прямого попадания жидкости.

Технические характеристики

• Наружный диаметр: 60 мм
• Внутренний диаметр: 56,5 мм - позволяет протянуть кабели с суммарным сечением до ~80–90 мм2
• Материал: оцинкованная сталь - устойчив к коррозии в сухих и умеренно влажных средах
• Гибкость: высокая - легко изгибается радиусом более 300 мм без деформации
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Температурный диапазон: от –25 C до +60 C - подходит для большинства внутренних и уличных условий
• Длина бухты: 10 метров - удобна для компактной транспортировки и раскроя на объекте
• Цвет: металлик - не окрашивается, сохраняет естественную поверхность
• Уплотнение: отсутствует - требуется самостоятельная герметизация при необходимости

Совместимость и монтаж

Металлорукав диаметр 60 мм совместим со стандартными фитингами и муфтами для труб диаметром 60 мм. Для установки используются хомутики, клеммы или специальные крепления на штанге/профилю. Монтаж возможен как в открытом виде, так и в полостях стен и потолков. Обязательно заземление через медный проводник сечением не менее 4 мм2 - это необходимо для работы как защитного экрана против электромагнитных помех. Без заземления функция экранирования не реализуется.

Безопасность и стандарты

Металлорукав р3-ц-60 соответствует требованиям ГОСТ 16021-93 для металлических рукавов. Может использоваться в зонах с повышенной пожарной опасностью благодаря материалу - оцинкованная сталь не поддерживает горение. Разрешён к применению во взрывоопасных зонах класса В-I и выше, согласно ПУЭ и ГОСТ Р 51330.10-99, при условии правильного заземления и отсутствия повреждений корпуса.

Преимущества

• Высокая механическая прочность - защищает кабель от давления, ударов и перегиба
• Устойчивость к коррозии - цинковое покрытие продлевает срок службы в помещениях с нормальной влажностью
• Электромагнитная защита - при заземлении снижает уровень наведенных помех на чувствительное оборудование
• Легкость монтажа - гибкость позволяет проходить через сложные маршруты без дополнительных переходников
• Подходит для длительной эксплуатации - срок службы более 25 лет при соблюдении температурных режимов

Ограничения применения

• Не применяется там, где есть контакт с водой или агрессивными жидкостями - IP40 не обеспечивает гидроизоляцию
• Не рекомендован для прокладки в местах с постоянными вибрациями выше 10 Гц - возможна усталость материала
• Требует обязательного заземления для выполнения функции ЭМИ-экрана; без него работает лишь как механическая защита
• Не подходит для прокладки в помещениях с температурой ниже –25 C или выше +60 C - риск хрупкости или деформации
• Отсутствие уплотнений требует дополнительной герметизации при выходе в помещения с контролируемой средой (например, серверные комнаты)

Примеры использования

• Прокладка силового кабеля от щита до станков на производстве через полые стены
• Защита сетевых кабелей в системах автоматизации офисных зданий
• Монтаж освещения в складских ангарах с высокими потолками и металлическими конструкциями
• Переход кабеля между этажами через технологические каналы в многоквартирном доме
• Прокладка кабелей управления в подземных коллекторах при наличии вентиляции и отсутствии затопления

Практические советы

• Выбирайте металлорукав диаметр 60 мм только тогда, когда внутренний диаметр 56,5 мм достаточен для всех запланированных кабелей - проверьте суммарный диаметр жил с учетом изоляции
• Обязательно используйте заземляющий проводник при монтаже - даже если система кажется “не важной”, это снижает риск отказов оборудования
• При резке используйте ножницы по металлу - острые края могут повредить изоляцию кабеля при протяжке
• Закрывайте концы рукава пластиковыми заглушками или термоусадкой - предотвращает попадание пыли и насекомых
• Не перегибайте металлорукав р3-ц-60 под углом меньше 30° - это вызывает сплющивание и потерю гибкости
• При прокладке в холодных помещениях - нагрейте участок перед изгибом до +10 C, чтобы избежать трещин в цинковом слое
