Н (50м/уп) | PR.03202 Промрукав Металлорукав Р3-ЦА-20 750 Строитель

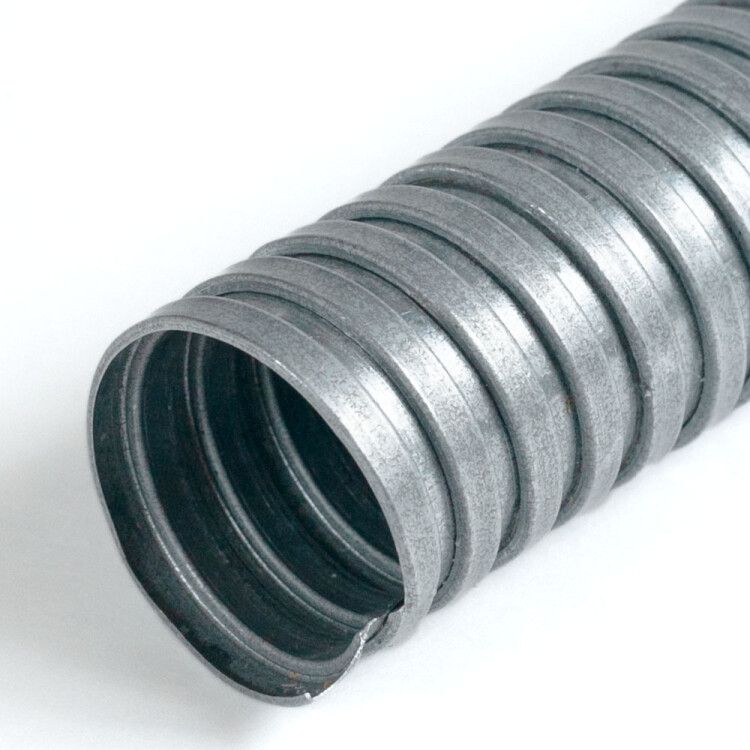

Металлорукав Р3-ЦА-20 750 Н (50 метров в упаковке) от ПРОМРУКАВ - гибкий металлический рукав с оцинкованной стальной оплеткой, предназначенный для защиты кабелей и проводов от механических нагрузок и внешних воздействий. Артикул 03202 подходит для прокладки в условиях широкого температурного диапазона, особенно там, где важна прочность, но герметичность не требуется.

Назначение и область применения

Металлорукав Р3-ЦА-20 750 Н используется для защиты электрических кабелей, проводов и резиновых шлангов от ударов, перегибов, истирания и воздействия твердых частиц. Применяется в электромонтажных работах на объектах с высокой механической нагрузкой: промышленном оборудовании, станках, конвейерах, системах автоматизации, энергоустановках. Подходит для внутренней прокладки в помещениях и на открытых площадках, где нет постоянного контакта с водой или химически активными жидкостями.

Технические характеристики

• Номинальный диаметр: 20 мм - внутренний проход для кабелей, соответствует стандартным размерам жил и оболочек.
• Материал: сталь с оцинкованным покрытием - обеспечивает коррозионную стойкость без необходимости дополнительной антикоррозийной обработки.
• Степень защиты IP42: защищает от твердых предметов больше 1 мм и вертикально падающих капель воды - не подходит для влажных зон с брызгами или струйным водным воздействием.
• Температура эксплуатации: от -60 C до +300 C - выдерживает экстремальные условия, включая нагрев от оборудования и холодные климатические зоны.
• Разрывное усилие: 450 Н - способен выдерживать значительные осевые нагрузки, но не предназначен для тяжелых тянущих сил.
• Статический радиус изгиба: 90 мм - минимальный допустимый радиус изгиба при фиксированной установке; при динамических перемещениях требует большего радиуса.
• Длина бухты: 50 м - удобно для крупных монтажных участков, снижает количество соединений.
• Уплотнение: специальное волокно/нить - заполняет просвет между спиралями, предотвращает попадание пыли, но не обеспечивает герметичность.
• Обшивка: отсутствует - не имеет пластиковой или текстильной внешней оболочки, что увеличивает прочность, но делает поверхность более грубой.
• Стандарт: ТУ 4833-001-32912984-2015 - сертифицирован по техническим условиям РФ, не является продуктом ГОСТ.

Совместимость и монтаж

Металлорукав Р3-ЦА-20 750 Н совместим с кабелями и проводами, имеющими наружный диаметр до 16–18 мм. Для надежного крепления используйте фитинги с резьбой M20x1,5 или аналогичные зажимы, подходящие по внутреннему диаметру. Монтаж выполняется вручную: рукав легко гнётся, но не следует перегибать его менее чем на 90 мм радиуса. Обрезается обычными ножницами по металлу. Учитывайте, что отсутствие обшивки требует осторожного обращения - острые края могут повредить изоляцию кабеля при неправильной установке.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 4833-001-32912984-2015. Не содержит материалов, выделяющих токсичные вещества при нагреве до 300 C. Не рекомендуется применять в местах с возможностью возникновения взрывоопасных смесей - не имеет взрывозащиты. Электрическая изоляция не предусмотрена - рукав не заменяет изолирующие элементы.

Преимущества

• Высокая механическая прочность благодаря стальной оплетке и оцинкованному покрытию.
• Широкий температурный диапазон - подходит для суровых условий, включая холодные регионы и горячие цеха.
• Гибкость и эластичность позволяют прокладывать трассы сложной формы без дополнительных компенсаторов.
• Длинная бухта (50 м) минимизирует потери при раскрое и ускоряет монтаж.
• Нет необходимости в дополнительной защите от коррозии - оцинковка служит долговечной защитой.

Ограничения применения

• Не подходит для помещений с постоянным контактом с водой, маслом, щелочами или кислотами - степень защиты IP42 недостаточна.
• Запрещено использование в качестве основного средства электрической изоляции - не рассчитан на напряжение.
• Не применяется в условиях динамической нагрузки с частыми изгибами - риск усталостного разрушения спирали.
• Не рекомендуется для наружной прокладки под открытым небом при наличии атмосферных осадков - вода может задерживаться внутри.
• Отсутствие обшивки требует аккуратной укладки рядом с чувствительными поверхностями - возможны царапины.

Примеры использования

• Защита кабелей управления на станках ЧПУ в металлообработке.
• Прокладка сигнальных проводов в тепловых камерах и печях.
• Фиксация шлангов подачи воздуха в pneumatic системах на заводах.
• Монтаж кабелей в цехах с повышенной запыленностью - пыль не проникает через плотную оплетку.
• Переходы кабелей между стационарными и движущимися узлами при ограниченном радиусе изгиба.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен быть на 2–4 мм больше наружного диаметра кабеля для свободного прохождения.
• При резке используйте плоскогубцы с острыми краями - срез должен быть ровным, чтобы не повредить изоляцию при введении кабеля.
• Не затягивайте фитинги слишком сильно - это деформирует стенки рукава и снижает гибкость.
• Для длительной эксплуатации в условиях вибраций закрепляйте рукав каждые 0,5–1 м, чтобы избежать усталостного разрушения.
• Если нужна герметизация - комбинируйте с термоусадочными муфтами или герметичными вводами, так как сам металлорукав Р3-ЦА-20 750 Н не герметичен.
