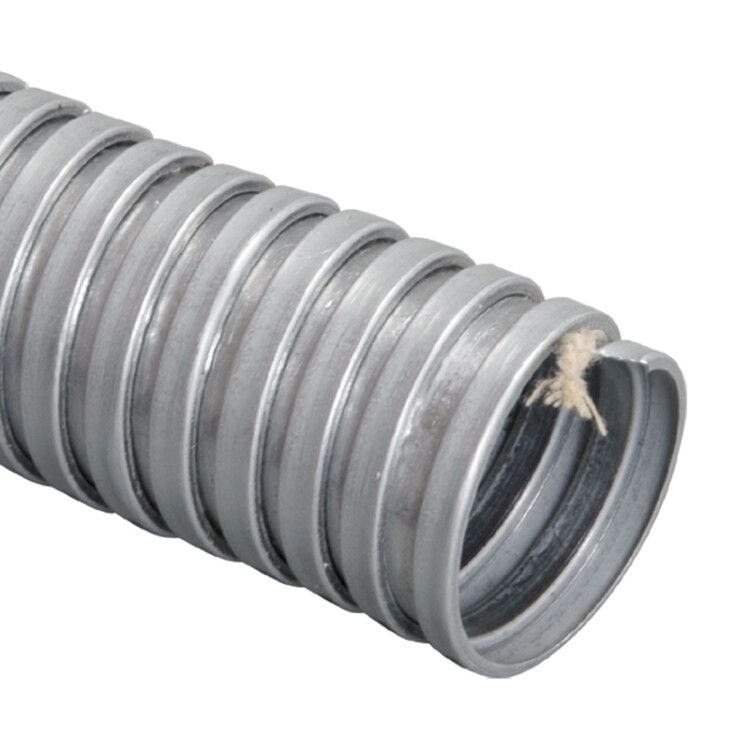

Металлорукав Р3-ЦХ-10 d10мм без протяжки ELASTA (уп.20м) IEK CM10-10-020

Металлорукав Р3-ЦХ-10 от IEK (ИЭК), артикул cm10-10-020, предназначен для защиты кабелей и проводов от механических воздействий в условиях повышенной опасности. Этот гибкий рукав с оцинкованной стальной оплеткой обеспечивает пожаробезопасность и долговечность при температуре от -60 до +50 C. Он применяется в промышленных системах, где важна надёжность, но герметичность не требуется.

Назначение и область применения

Металлорукав Р3-ЦХ-10 защищает электрические кабели и провода от перегибов, ударов, истирания и внешних механических нагрузок. Подходит для прокладки в местах с высокой вероятностью повреждения - например, возле станков, конвейеров, в шахтах, каналах и на открытых участках. Также может использоваться для транспортировки крупнодисперсных сыпучих материалов, таких как зерно, щебень или гранулы, в закрытых технологических линиях. Не предназначен для сред с жидкостями, паром или агрессивными химикатами.

Технические характеристики

• Наружный диаметр: 13,9 мм
• Внутренний диаметр: 9,5 мм - позволяет пропускать кабели до 8–9 мм в диаметре
• Длина бухты: 20 метров
• Материал: оцинкованная сталь - устойчив к коррозии в сухих и умеренно влажных условиях
• Степень защиты IP40 - защита от твердых частиц больше 1 мм, но не от воды
• Разрывное усилие: 450 Н - выдерживает значительную осевую нагрузку
• Статический радиус изгиба: 55 мм - минимальный допустимый радиус при фиксированной укладке
• Температура эксплуатации: от -60 C до +50 C
• Срок службы: до 10 лет при соблюдении условий монтажа и эксплуатации
• Обшивка: отсутствует - не имеет пластиковой или текстильной внешней оболочки
• Уплотнение: хлопчатобумажная нить внутри - снижает трение, но не создаёт герметичность
• Соответствует стандарту DIN EN 61386-23

Совместимость и монтаж

Металлорукав Р3-ЦХ-10 совместим со стандартными клеммниками, муфтами и фитингами для металлорукавов диаметром 10–14 мм. Для крепления используйте зажимы или хомутики с внутренним диаметром не менее 14 мм. Протяжка кабеля возможна через весь рукав, но без встроенной протяжки - потребуется использовать штангу или лён. Не рекомендуется применять с жесткими кабелями, требующими частого изгиба - лучше выбрать гофру с более низким радиусом изгиба. Учитывайте, что внутренний диаметр 9,5 мм ограничивает количество и тип кабелей: максимум один силовой кабель 4×2,5 мм2 или несколько слаботочных.

Безопасность и стандарты

Металлорукав Р3-ЦХ-10 соответствует требованиям DIN EN 61386-23 - европейскому стандарту для труб и рукавов для электропроводки. Обеспечивает пожаробезопасность: материал не распространяет горение и не поддерживает пламя. Однако, поскольку степень защиты IP40 не предусматривает защиту от влаги, использование в помещениях с постоянной сыростью, на улице или в контакте с водой запрещено. Климатическое исполнение УХЛ3 - подходит для помещений с умеренным климатом, включая неотапливаемые цеха.

Преимущества

• Высокая прочность на сдавливание и растяжение благодаря стальной оплетке
• Оцинкованное покрытие замедляет коррозию в сравнении с обычной сталью
• Не поддерживает горение - безопасен в пожароопасных зонах
• Длительный срок службы - до 10 лет при правильной эксплуатации
• Широкий температурный диапазон - работает даже в холодных складах и зимних условиях
• Гибкость позволяет легко прокладывать в труднодоступных местах

Ограничения применения

• Не герметичен - нельзя использовать там, где есть риск попадания влаги, масла, пара или пыли под давлением
• IP40 не защищает от брызг, струй воды или мытья
• Запрещена прокладка в агрессивных средах: кислоты, щелочи, растворители
• Не подходит для частого динамического изгиба - ограничен радиус изгиба 55 мм
• Отсутствие обшивки делает его более шумным при движении кабелей - не рекомендуется в зонах с чувствительностью к шуму
• Не предназначается для прямого подключения к электрооборудованию - всегда нужен переходник или фитинг

Примеры использования

• Защита кабелей питания на автоматизированных линиях в пищевой промышленности
• Прокладка сигнальных проводов между станками в металлообрабатывающем цехе
• Перемещение сыпучего материала (зерно, песок) в пневмотранспортных системах
• Фиксация кабелей в распределительных щитах, где необходима механическая защита
• Прокладка в неотапливаемых ангарах, элеваторах, на объектах с суровым климатом

Практические советы

• При монтаже не перегибайте рукав меньше чем на 55 мм - это может повредить внутреннюю структуру и снизить срок службы
• Для удобства протяжки кабеля смажьте внутреннюю поверхность графитовой смазкой - особенно при длинных участках
• Выбирайте фитинги с внутренним диаметром 10–12 мм - слишком большие увеличат люфт, маленькие затруднят сборку
• Не используйте этот рукав вместо гофры в местах с частыми движениями - он не рассчитан на динамическую нагрузку
• Храните бухты в сухом месте - хотя оцинковка защищает, длительный контакт с влагой всё же вызывает окисление
• Проверяйте целостность оплетки перед монтажом - порванная сетка теряет прочностные свойства
