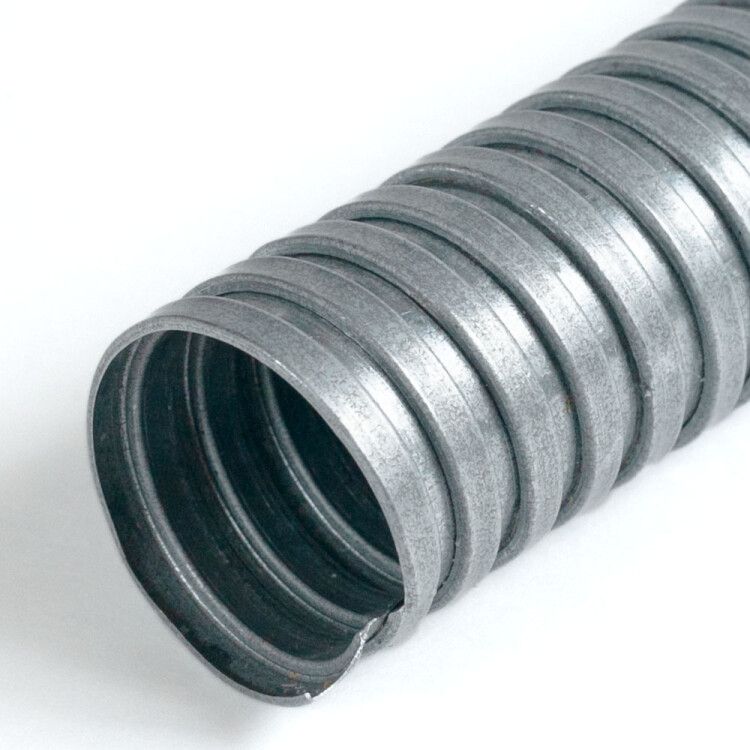

Металлорукав Р3-ЦХ-22 750 Н (50м) от ПРОМРУКАВ - гибкий металлический рукав с оцинкованной стальной оплеткой, предназначенный для защиты кабелей и проводов от механических повреждений в условиях перепадов температур и повышенной запылённости. Артикул 03221 подходит для прокладки в помещениях и на открытых участках, где требуется надёжная, но не герметичная защита.

Назначение и область применения

Металлорукав Р3-ЦХ-22 750 Н (50м) используется для защиты электрических кабелей, проводов и резиновых шлангов от ударов, истирания, давления и внешних воздействий. Применяется в электромонтажных работах внутри зданий, на производстве, в цехах, на транспорте и в местах с высокой запылённостью. Подходит для прокладки в каналах, коробах, на стендах и вдоль технологического оборудования.

Технические характеристики

• Наружный диаметр: 26,3 мм
• Внутренний диаметр: 20,7 мм
• Номинальный диаметр: 22 мм - указывает на условную ёмкость для прокладываемых кабелей
• Материал: оцинкованная сталь - устойчив к коррозии в сухих и умеренно влажных средах
• Степень защиты IP42 - защищает от твердых частиц больше 1 мм и вертикально капающей воды
• Разрывное усилие: 450 Н - выдерживает нагрузку до 45 кг при растяжении
• Длина бухты: 50 метров - удобна для крупных объектов и минимизации стыков
• Температура эксплуатации: от -60 C до +100 C - работает в холодильных камерах и рядом с нагревательными элементами
• Статический радиус изгиба: 110 мм - минимальный допустимый радиус при фиксированном изгибе
• Уплотнение: специальное волокно/нить - обеспечивает мягкую внутреннюю поверхность, снижает трение о кабель
• Цвет: металлик - визуально отличается от пластиковых аналогов
• Обшивка: отсутствует - не имеет внешней текстильной или пластиковой оболочки
• Произведено по ТУ 4833-001-32912984-2015

Совместимость и монтаж

Металлорукав Р3-ЦХ-22 750 Н (50м) совместим со всеми типами кабелей и проводов, имеющих наружный диаметр до 18–19 мм. Для установки используйте фитинги с соответствующим внутренним диаметром - 20,7 мм. Монтаж возможен вручную: рукав легко гнётся, не требует специальных инструментов. Обрезается обычным ножницами по металлу. Учитывайте минимальный радиус изгиба 110 мм - при более острых изгибах возрастает риск деформации спирали.

Безопасность и стандарты

Металлорукав Р3-ЦХ-22 750 Н (50м) изготовлен в соответствии с техническими условиями ТУ 4833-001-32912984-2015. Степень защиты IP42 соответствует требованиям ГОСТ 14254 для защиты от твёрдых предметов и вертикально падающих капель воды. Не является самозаглушающимся или герметичным - не применяется в условиях постоянного контакта с жидкостью или паром.

Преимущества

• Высокая прочность на растяжение - 450 Н обеспечивают безопасную прокладку в вибрационных зонах
• Широкий температурный диапазон - подходит для экстремальных условий, включая холодные склады и печи
• Гибкость и эластичность - легко монтируется даже в сложных маршрутах без потери формы
• Оцинкованная сталь - замедляет коррозию в сравнении с черной сталью
• Отсутствие обшивки - снижает вес и стоимость, увеличивает теплоотвод от кабеля

Ограничения применения

• Не подходит для помещений с постоянной влажностью, брызгами или погружением в воду - степень защиты IP42 недостаточна
• Не рекомендован для прямого контакта с агрессивными химическими веществами - оцинкованное покрытие не устойчиво к кислотам и щелочам
• Запрещена прокладка в местах с частыми динамическими изгибами - превышение радиуса изгиба вызывает быстрый износ
• Не является электроизолятором - не заменяет двойную изоляцию кабеля

Примеры использования

• Защита силовых кабелей на конвейерных линиях в пищевой промышленности
• Прокладка сигнальных проводов в системах автоматизации станков
• Монтаж кабелей управления в холодильных камерах с температурой ниже -40 C
• Фиксация трубопроводов и шлангов в цехах с высокой запылённостью
• Переходы через стены и перекрытия в жилых и административных зданиях

Практические советы

• Выбирайте металлорукав Р3-ЦХ-22 750 Н (50м) только если нужна механическая защита, а не герметизация - для влажных зон используйте герметичные модели (например, Р3-ЦХ-Г)
• При прокладке нескольких кабелей проверьте суммарный диаметр - он не должен превышать 80% внутреннего просвета (≈16,5 мм)
• При резке используйте плоскогубцы с фиксацией - так предотвращается распускание спирали
• Для оконечивания примените муфты или наконечники с внутренним диаметром 20–22 мм
• На длинных участках (более 10 м) предусмотрите компенсационные петли - металлорукав Р3-ЦХ-22 750 Н (50м) не рассчитан на значительные тепловые удлинения
