Металлорукав Р3-ЦХ-22 d22мм без протяжки (уп.50м) Fortisflex 40812 КВТ

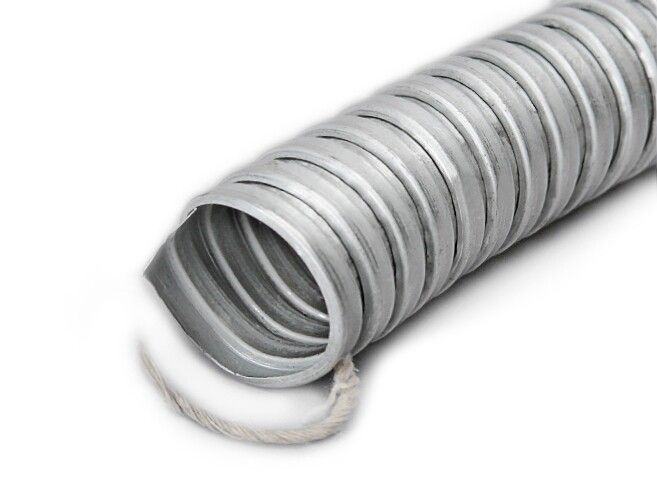

Металлорукав Р3-ЦХ-22 d22мм без протяжки от Fortisflex - это гибкая металлическая трубка из оцинкованной стали для защиты кабелей и проводов в условиях механических нагрузок и перепадов температур. Артикул 40812 подходит для скрытой и открытой прокладки в промышленных и бытовых системах.

Назначение и область применения

Металлорукав Р3-ЦХ-22 d22мм без протяжки предназначен для защиты кабельных трасс от внешних воздействий: ударов, давления, истирания и случайных повреждений. Применяется там, где требуется надёжная механическая защита, но не нужна электромагнитная экранирующая способность. Подходит для прокладки внутри зданий и на улице - в цехах, на станках, конвейерах, распределительных щитах, вентиляционных каналах и других местах с высокой плотностью коммуникаций.

Технические характеристики

• Диаметр: 22 мм - внутренний проход для кабелей и жил
• Материал: оцинкованная стальная лента - устойчива к коррозии, долговечна
• Обшивка: отсутствует - снижает вес и стоимость, сохраняет гибкость
• Степень защиты: IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды
• Температура эксплуатации: от –40 C до +120 C - работает в холодных и нагреваемых средах
• Статический радиус изгиба: 64 мм - минимальный допустимый радиус при постоянном изгибе
• Длина бухты: 50 метров - удобно для закупки на объекты средней сложности
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,25 кг, падающего с 40 см)
• Разрывное усилие: 450 Н - прочность на растяжение достаточна для стандартных условий монтажа
• Уплотнение: хлопчатобумажная нить - герметизирует концы рукава, предотвращает попадание пыли
• Электрические характеристики: имеет проводящие свойства - может использоваться как потенциал равновесия, требует заземления
• Цвет: металлик - визуально отличается от пластиковых аналогов

Совместимость и монтаж

Металлорукав Р3-ЦХ-22 d22мм без протяжки совместим со следующими фитингами Fortisflex: ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В). Также подходит для фитингов ОЗМ и ВК-М-МР. Монтаж выполняется путём вставки конца рукава в фитинг и затяжки гайки - без необходимости сверления или пайки. Гибкость позволяет выполнять повороты под любым углом без дополнительных компонентов. Учитывайте посадочный диаметр 22 мм - он соответствует стандартному кабелю с наружным диаметром до 18–19 мм.

Безопасность и стандарты

Изделие соответствует требованиям по механической защите (IK07) и степени защиты IP40. Отсутствие водонепроницаемости делает его непригодным для открытой прокладки под дождём или во влажных помещениях без дополнительной герметизации. Электропроводящая конструкция требует обязательного заземления через фитинги - иначе возможен риск поражения током при пробое изоляции кабеля.

Преимущества

• Высокая гибкость - легко формируется в сложные маршруты без инструментов
• Устойчивость к химическим веществам - не разрушается при контакте с маслами, бензином, разбавленными кислотами и щелочами
• Стойкость к УФ-излучению - не теряет прочность на солнце, подходит для наружной установки
• Легко монтируется - не требует специальных инструментов, только фитинги
• Долгий срок службы - оцинкованная сталь защищена от ржавчины даже в агрессивной среде

Ограничения применения

• Не предназначен для использования в условиях постоянного контакта с водой - степень защиты IP40 исключает защиту от брызг и струй
• Не рекомендован для прокладки в местах с частыми вибрациями выше нормы - может возникнуть усталостное разрушение материала
• Требует заземления - нельзя использовать как изолирующий элемент в электроустановках
• Не подходит для кабелей с наружным диаметром более 19–20 мм - будет трудно заправить и возможно повреждение изоляции
• Отсутствие внешней обшивки - не защищает от острых предметов, которые могут проникнуть между витками

Примеры использования

• Прокладка силового кабеля от шкафа управления к станку с ЧПУ
• Защита сигнальных проводов в автоматических линиях на пищевых производствах
• Монтаж кабелей вентиляторов и датчиков в холодильных камерах (при температуре ниже 0 C)
• Скрытая проводка в технологических каналах заводских помещений
• Подключение освещения в цехах с повышенной запылённостью

Практические советы

• Перед монтажом проверьте, что диаметр кабеля меньше 19 мм - иначе не войдёт в рукав без риска повреждения
• Всегда используйте фитинги Fortisflex - другие производители могут иметь несовпадающие резьбы или размеры
• При изгибе соблюдайте минимум 64 мм радиуса - меньший радиус вызывает деформацию витков и потерю прочности
• На концах рукава обязательно применяйте уплотнительные колпачки или герметичные фитинги - хлопчатобумажная нить не заменяет полноценную герметизацию
• При наружной установке - дополнительно защищайте места входа в оборудование от атмосферных осадков
• Для длинных участков (>10 м) предусмотрите крепление каждые 1–1,5 м - чтобы избежать провисания и перегрузки на фитинги
