Металлорукав из оцинкованной стали с протяжкой, уплотненный х/б нитью Р3-ЦХ-22 протяжкой - 77876 КВТ

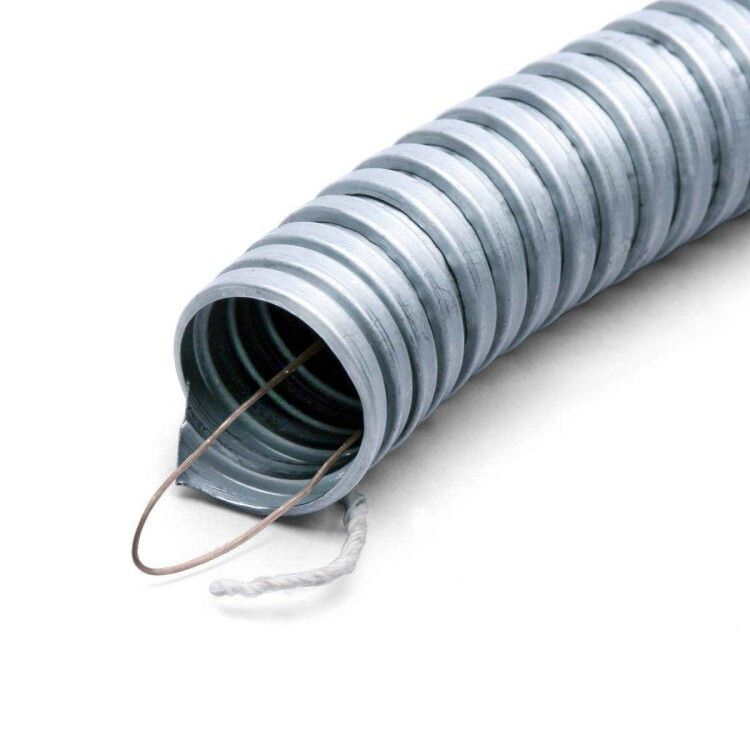

Металлорукав РЗ-ЦХ 22 с протяжкой от Fortisflex - гибкий металлический рукав с оцинкованной стальной оболочкой и встроенной протяжкой для прокладки кабелей и проводов в условиях повышенной механической нагрузки. Артикул 77876 подходит как для внутренних, так и для наружных систем проводки.

Назначение и область применения

Металлорукав РЗ-ЦХ 22 с протяжкой предназначен для защиты кабельных трасс от механических повреждений, воздействия среды и случайных ударов. Подходит для скрытой и открытой прокладки в промышленных объектах, цехах, на конвейерах, станках, в распределительных щитах и наружных сетях. Протяжка позволяет легко тянуть провода через рукав без дополнительных инструментов.

Технические характеристики

• Наружный диаметр: 26 мм
• Длина бухты: 50 метров
• Материал корпуса: оцинкованная стальная лента
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Температурный диапазон: от –40 C до +120 C
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с высоты 50 см)
• Статический радиус изгиба: 64 мм - минимальный допустимый радиус изгиба при постоянной установке
• Разрывное усилие: 450 Н - способен выдерживать растяжение до 45 кг силы
• Уплотнение: хлопчатобумажная нить - герметизирует концы рукава, предотвращает попадание пыли и мелкого мусора
• Электрические свойства: проводящий - обеспечивает заземление всей системы при правильном подключении
• Цвет: металлик
• Обшивка: отсутствует - внешняя поверхность представляет собой голую оцинкованную спираль

Совместимость и монтаж

Металлорукав РЗ-ЦХ 22 с протяжкой совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для соединения используйте соответствующие муфты и переходники с резьбой или зажимными элементами. Протяжка внутри рукава позволяет вводить кабели без предварительного продевания шнура - достаточно закрепить провод за протяжку и потянуть. Учитывайте минимальный радиус изгиба 64 мм - не допускайте резких перегибов.

Безопасность и стандарты

Изделие соответствует требованиям по механической прочности (IK07) и защите от проникновения твердых частиц (IP40). Электрическая проводимость позволяет использовать металлорукав РЗ-ЦХ 22 с протяжкой в качестве средства защитного заземления при условии надежного контакта с заземляющими точками на обоих концах. Не применяйте в средах с высокой влажностью или прямым контактом с водой - степень защиты IP40 не предусматривает защиту от жидкостей.

Преимущества

• Встроенная протяжка ускоряет монтаж и снижает трудозатраты
• Оцинкованная сталь обеспечивает долговечность и устойчивость к коррозии
• Высокая гибкость позволяет прокладывать трассы с множеством поворотов
• Устойчивость к бензину, маслам, слабым кислотам и щелочам - подходит для промышленных сред
• Работает при экстремальных температурах - от –40 C до +120 C
• Проводящие свойства позволяют использовать как часть системы заземления

Ограничения применения

• Не предназначен для эксплуатации в условиях постоянного контакта с водой - IP40 не защищает от брызг и струй
• Не рекомендован для прокладки в местах с частыми вибрациями выше нормы - возможна усталостная деформация
• Не следует применять в средах с агрессивными растворителями, концентрированными кислотами или щелочами
• Отсутствие внешней обшивки делает его чувствительным к острым кромкам и абразивным поверхностям
• Не используется как самостоятельный кабельный канал - требует фитингов и соединителей для завершения трассы

Примеры использования

• Защита кабелей управления на автоматических линиях в пищевой промышленности
• Прокладка сигнальных проводов между станками с ЧПУ
• Подключение датчиков на конвейерных лентах
• Монтаж проводки в распределительных щитах с ограниченным пространством
• Наружная прокладка в сухих зонах заводских территорий - например, от щита к освещению

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был больше суммарного диаметра всех проводов минимум на 20%
• При использовании нескольких рукавов в одной трассе соблюдайте шаг крепления не менее 1 м
• Для лучшей герметизации концов после прокладки кабеля дополнительно заполните уплотнение силиконовым герметиком
• При необходимости резки используйте ножницы по металлу - не допускайте деформацию спирали
• Убедитесь, что все точки подключения фитингов плотно затянуты - это гарантирует эффективное заземление
• Артикул 77876 - оптимальный выбор, когда нужна сочетаемость с комплектующими Fortisflex и быстрый монтаж
