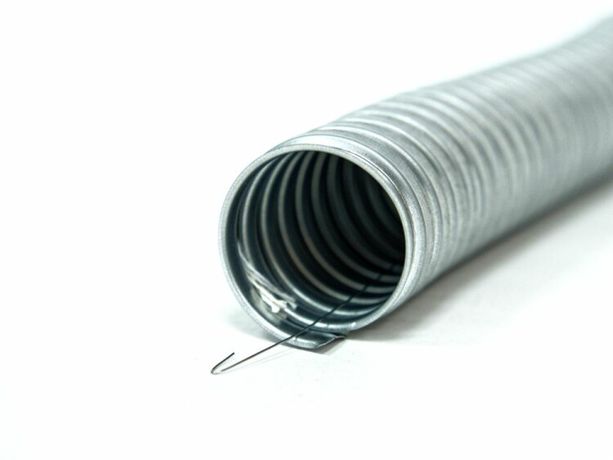

Металлорукав в ПВХ изоляции Р3-ЦХ 38 с протяжкой (уп.20м) ГОФРОМАТИК zeta42459 ЗЭТА

Металлорукав Р3-ЦХ 38 d38мм с протяжкой (20 м/уп.) от ЗЭТАРУС - это негерметичный металлический рукав из оцинкованной стали, предназначенный для механической защиты кабелей в жестких условиях прокладки. Протяжка позволяет легко тянуть провода через рукав, а длина бухты 20 метров снижает количество соединений при монтаже.

Назначение и область применения

Металлорукав Р3-ЦХ 38 d38мм с протяжкой (20 м/уп.) применяется для защиты электрических и информационных кабелей от повреждений при прокладке в трубных системах, каналах, коробах и других закрытых конструкциях. Подходит для условий с умеренным климатом (по ГОСТ 15150-69, категория размещения 3). Используется там, где требуется высокая прочность, но герметичность не обязательна - например, внутри зданий, на производственных линиях, в щитовых помещениях.

Технические характеристики

• Тип: Р3-ЦХ - негерметичный металлорукав с хлопчатобумажным уплотнением
• Наружный диаметр: 40,4 мм
• Внутренний диаметр: 36,4 мм - позволяет пропускать кабели с суммарным сечением до ~12–15 мм2
• Материал: сталь оцинкованная - устойчив к коррозии в сухих и умеренно влажных средах
• Протяжка: да, стальная оцинкованная проволока - обеспечивает легкую затяжку кабелей
• Длина бухты: 20 м - оптимальна для длинных трасс без лишних стыков
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, но не от воды и пыли в виде оседающего порошка
• Рабочая температура: от –40 C до +100 C - выдерживает перепады в холодных цехах и нагреваемых зонах
• Цвет: серый
• Покрытие: без дополнительного покрытия - поверхность матовая, оцинкованная

Совместимость и монтаж

Металлорукав Р3-ЦХ 38 d38мм с протяжкой (20 м/уп.) совместим с фитингами и муфтами, рассчитанными на наружный диаметр 40–41 мм. Для установки используйте специальные зажимы или хомутики, чтобы закрепить рукав на трубопроводе или конструкции. Протяжка позволяет вводить кабель без раскрытия всей системы - просто привяжите провод к проволоке и потяните. Убедитесь, что радиус изгиба не меньше 5×D (не менее 200 мм), чтобы не повредить структуру рукава.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 для категории размещения 3 (умеренный климат). Степень защиты IP40 гарантирует безопасную работу в помещениях с возможностью попадания крупной пыли, но не подходит для открытых площадок, сырых помещений или мест с постоянным воздействием жидкостей. Температурный диапазон (-40…+100 C) допускает применение в большинстве промышленных объектов, кроме печей и паровых камер.

Преимущества

• Высокая механическая прочность - выдерживает удары, давление и сдавливание
• Протяжка ускоряет монтаж - не требует предварительной прокладки троса
• Гибкость - легко формируется в сложные маршруты без инструментов
• Оцинкованная сталь - долговечна в сухих и умеренно влажных условиях
• Хлопчатобумажный шнур - задерживает крупную пыль и мусор, продлевает срок службы кабелей

Ограничения применения

• Не предназначен для наружной прокладки - IP40 не защищает от влаги
• Не использовать в агрессивных средах: кислоты, щелочи, масла - оцинковка может разрушиться
• Не рекомендован для частой деформации или многократного изгиба - риск растрескивания ленты
• Не подходит для взрывоопасных зон - отсутствие взрывозащиты
• При температурах выше 100 C возможна потеря прочности материала

Примеры использования

• Защита силовых кабелей на конвейерах в пищевой промышленности
• Прокладка сигнальных проводов между станками в сборочных цехах
• Монтаж кабелей управления в автоматизированных линиях с ограниченным пространством
• Переходы кабелей через стеновые проемы в административных и производственных зданиях

Практические советы

• Выбирайте этот металлорукав, когда нужна надежная защита от механических повреждений, но не требуется герметизация - для влажных зон лучше взять Р3-ЦХ с уплотнителем IP65
• При использовании нескольких участков рукава, проверьте соответствие внутреннего диаметра (36,4 мм) с внешним диаметром кабеля - не забудьте запас на изгиб
• Не перегружайте рукав - максимальное число кабелей зависит от их сечения; для кабелей 2,5 мм2 можно пропустить до 8–10 шт.
• При резке используйте ножницы по металлу - не срезайте плоскими клещами, чтобы не сплющить форму
• Артикул zeta42459 - это один из вариантов исполнения от ЗЭТАРУС; аналоги от ГОФРОМАТИК имеют те же параметры, но могут отличаться качеством сварки ленты
