Металлорукав в ПВХ изоляции Р3-ЦП нг-LS 22 (50 м) с протяжкой | zeta44122 ГОФРОМАТИК ЗЭТА

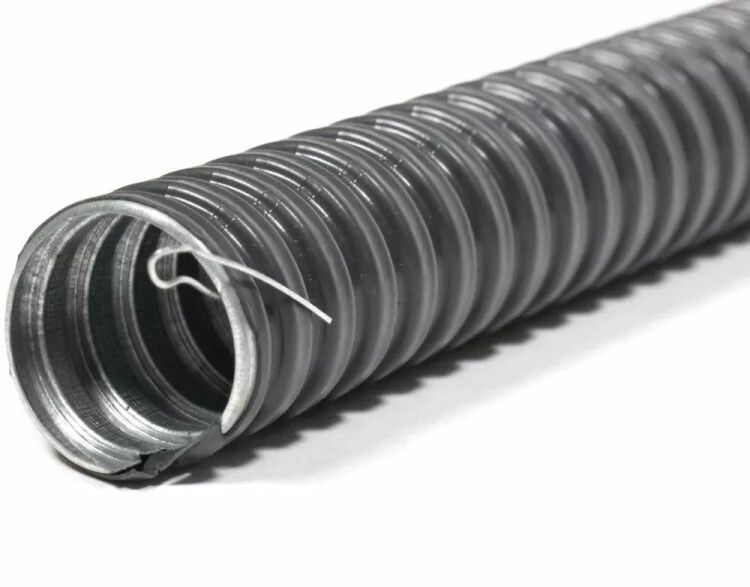

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 22 (50 м) с протяжкой ГОФРОМАТИК, ЗЭТАРУС - это гибкий защитный кожух для электропроводки, предназначенный для прокладки кабелей в сложных маршрутах с поворотами. Благодаря оцинкованной стали и ПВХ-изоляции, он выдерживает агрессивную среду, обеспечивает безопасность и упрощает монтаж благодаря встроенной протяжке.

Назначение и область применения

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 22 (50 м) с протяжкой ГОФРОМАТИК, ЗЭТАРУС используется для прокладки силовых и контрольных кабелей там, где требуется гибкость и надёжная механическая защита. Подходит для установки в промышленных помещениях, на станках, конвейерах, в распределительных щитах, на элеваторах и других объектах с высокой вибрацией или риском механических повреждений. Применяется в местах, где проводка проходит через изгибы, перекрытия или зоны с повышенной влажностью.

Технические характеристики

• Тип изделия: металлорукав с ПВХ-изоляцией
• Наружный диаметр: 25 мм
• Внутренний диаметр: 20,7 мм - позволяет пропускать кабели до 16–18 мм2 сечением
• Длина бухты: 50 метров - оптимальна для крупных участков трассы
• Материал корпуса: оцинкованная стальная лента - устойчива к коррозии
• Изоляция: негорючий ПВХ-пластикат - не поддерживает горение, соответствует нормам НГ-LS
• Степень защиты IP67 - полностью герметичен против пыли и временного погружения в воду до 1 метра на 30 минут
• Наличие протяжки: да - стальная тросовая протяжка внутри для удобного введения кабеля

Совместимость и монтаж

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 22 (50 м) с протяжкой ГОФРОМАТИК, ЗЭТАРУС совместим со всеми типами кабелей, используемых в промышленной автоматизации: КГ, ВВГ, NYM, ПВС и аналогичными. Для монтажа достаточно:

• Отрезать нужную длину с помощью болтореза или ножниц по металлу
• Протянуть кабель через внутренний канал с помощью предварительно установленной стальной протяжки
• Закрепить концы фитингами или хомутиками - не требуют сварки или специальных инструментов

Не рекомендуется использовать для жесткой фиксации в точках с постоянным изгибом - допустим радиус изгиба не менее 150 мм.

Безопасность и стандарты

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 22 (50 м) с протяжкой ГОФРОМАТИК, ЗЭТАРУС соответствует требованиям безопасности по ГОСТ Р 50571.5.52 и ТР ЕАЭС 037/2016. ПВХ-оболочка не поддерживает горение (нг) и не выделяет токсичных веществ при нагреве (LS - малое дымо- и газовыделение). Защита IP67 гарантирует работу в условиях сырости, пыли, мытья оборудования водой. Электрическая изоляция исключает контакт с токоведущими частями даже при повреждении внешней оболочки кабеля.

Преимущества

• Высокая механическая прочность - защита от ударов, давления, пережимов
• Удобство монтажа - протяжка экономит время при прокладке кабелей
• Защита от коррозии - цинкование продлевает срок службы в агрессивной среде
• Пожаробезопасность - материал не распространяет пламя и снижает опасность возгорания
• Устойчивость к УФ и химическим воздействиям - подходит для помещений с маслом, растворителями, моющими средствами

Ограничения применения

• Не предназначен для прямого закапывания в землю - отсутствует наружная броня
• Не рассчитан на длительное погружение в воду - IP67 допускает лишь временное воздействие
• Не следует применять в условиях температур ниже –25C - ПВХ становится хрупким
• Не подходит для прокладки в местах с постоянным контактом с открытым огнем или высокотемпературными поверхностями (>90C)

Примеры использования

• Прокладка кабелей управления между станком и пультом в цеху с вибрацией
• Защита сигнальных проводов на конвейере с мойкой водой
• Переход от шкафа к двери с движущимся механизмом
• Обводка трубопровода или колонны в распределительном пункте
• Подключение датчиков в сыром помещении (например, холодильной камеры)

Практические советы

• При заказе учтите, что внутренний диаметр 20,7 мм - проверьте диаметр кабеля с оболочкой перед монтажом
• Для длинных трасс (более 20 м) используйте смазку на основе силикона для облегчения протяжки
• Не перегибайте рукав резко - минимальный радиус изгиба 150 мм сохраняет целостность структуры
• При необходимости резки - используйте ножницы по металлу, чтобы не деформировать ПВХ-оболочку
• Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 22 (50 м) с протяжкой ГОФРОМАТИК, ЗЭТАРУС можно комбинировать с фитингами ZETARUS и GOFROMATIK - они обеспечивают герметичное соединение
