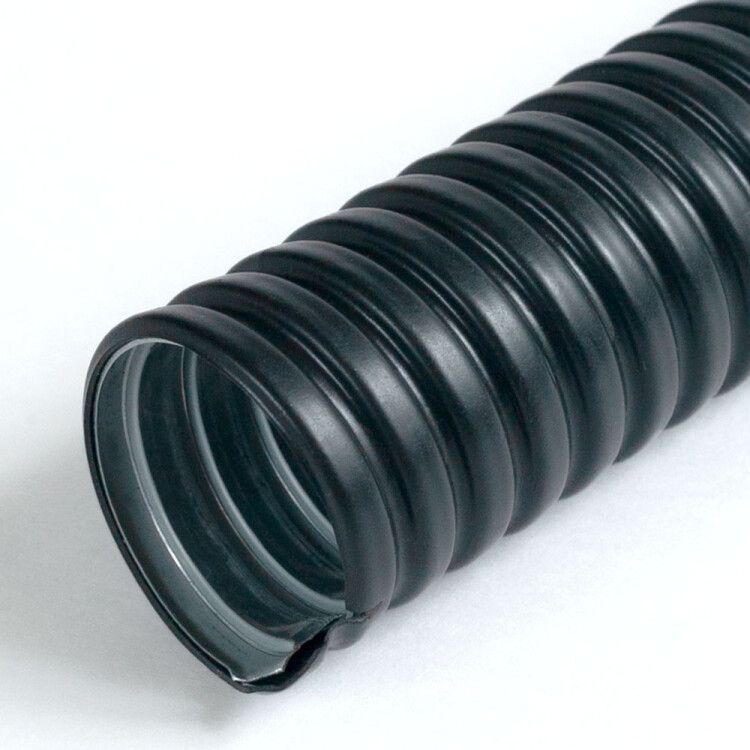

Металлорукав в ПВХ оболочке Р3-ЦП-НГ-22 (50м/уп) | PR.08223 Промрукав Строитель

Металлорукав в ПВХ оболочке Р3-ЦП-НГ-22 (50м) от ПРОМРУКАВ - гибкий защищённый канал для прокладки кабелей и трубопроводов в условиях повышенной влажности, открытых площадках и зонах с риском механических повреждений. Артикул 08223 обеспечивает надёжную изоляцию и соответствие нормам пожарной безопасности.

Назначение и область применения

Металлорукав в ПВХ оболочке Р3-ЦП-НГ-22 (50м) используется для защиты электрических кабелей, проводов, резиновых шлангов и других коммуникаций от внешних воздействий. Применяется в электромонтажных работах в помещениях с высокой влажностью, внутри деревянных и других легковоспламеняющихся конструкций, а также на открытом воздухе. Подходит для транспортировки сыпучих и порошкообразных материалов. Обеспечивает одновременную механическую защиту и электрическую изоляцию.

Технические характеристики

• Наружный диаметр: 26 мм
• Внутренний диаметр: 20,7 мм
• Номинальный диаметр: 22 мм - оптимальный размер для кабелей до 4–6 жил сечением до 10 мм2
• Материал корпуса: оцинкованная сталь - устойчива к коррозии и механическим нагрузкам
• Оболочка: поливинилхлорид (ПВХ) - эластичная, черного цвета, с электроизоляционными свойствами
• Степень защиты: IP66 - полностью герметична против пыли и мощных струй воды
• Температурный диапазон: от –30 C до +70 C - работает в суровых климатических условиях
• Статический радиус изгиба: 170 мм - минимальный допустимый радиус при фиксированном изгибе
• Разрывное усилие: 750 Н - выдерживает значительные осевые нагрузки
• Длина бухты: 50 метров - удобна для крупных объектов и минимизации стыков
• Уплотнение: отсутствует - требует установки фитингов или соединителей для герметизации концов
• Произведено по ТУ 25.99.29-002-52715257-2017

Совместимость и монтаж

Металлорукав в ПВХ оболочке Р3-ЦП-НГ-22 (50м) совместим с любыми стандартными металлорукавными фитингами, муфтами и клеммниками с внутренним диаметром 20–22 мм. Для монтажа используйте специальные ножницы для металлорукава - рез выполняется без деформации спирали. Концы рукава необходимо закрывать термоусадочными колпачками или металлическими наконечниками, так как уплотнение в комплект не входит. Не рекомендуется перегибать рукав более чем на 170 мм радиуса - это снижает прочность и срок службы.

Безопасность и стандарты

Металлорукав в ПВХ оболочке Р3-ЦП-НГ-22 (50м) имеет самозатухающую ПВХ оболочку, соответствующую требованиям пожарной безопасности. Электроизоляционные свойства предотвращают пробой тока через оболочку. Степень защиты IP66 обеспечивает безопасную работу в условиях мытья оборудования струями воды и запылённых средах. Соответствует ТУ 25.99.29-002-52715257-2017 - регламентированным техническим условиям для промышленного использования.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали
• Электроизоляция ПВХ исключает контакт с токоведущими частями
• Устойчивость к UV-излучению - можно применять на улице без потери свойств
• Гибкость и податливость позволяют прокладывать трассы с несколькими изгибами
• Длинная бухта (50 м) снижает количество стыков и ускоряет монтаж
• Не распространяет горение - безопасен в местах с высоким пожарным риском

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не заменяет IP68
• Отсутствие уплотнения требует обязательной герметизации концов при использовании в агрессивных средах
• Не рекомендуется для прокладки в местах с постоянными ударными нагрузками или вибрацией выше нормы
• ПВХ оболочка хрупка при температурах ниже –30 C - возможны трещины при изгибе
• Не подходит для прокладки в контакте с растворителями, маслами и агрессивными химикатами - ПВХ не устойчив к органическим жидкостям

Примеры использования

• Прокладка силового кабеля в цехах пищевой промышленности с частой мойкой оборудования
• Защита кабелей управления на конвейерах с движущимися элементами
• Монтаж проводки в деревянных банях, саунах и парильных отделениях
• Прокладка воздушных линий на открытых участках производства (например, на крыше склада)
• Перемещение пылевых и гранулированных материалов в системах pneumatic transport

Практические советы

• Выбирайте этот металлорукав, когда нужна сочетание прочности, изоляции и устойчивости к влаге - он лучше обычного ПВХ-короба и дешевле медных труб
• При прокладке длинных трасс используйте направляющие ролики - это продлит срок службы и уменьшит износ
• Проверьте посадочный диаметр кабеля перед монтажом: внутренний проход 20,7 мм подходит для кабелей до 10–12 мм в диаметре
• Для наружной прокладки обязательно закрывайте концы - даже при IP66 влага может попасть через торец
• Артикул 08223 и бренд ПРОМРУКАВ - проверенный вариант для промышленных заказчиков; часто используются в проектах с сертификацией ISO 9001
