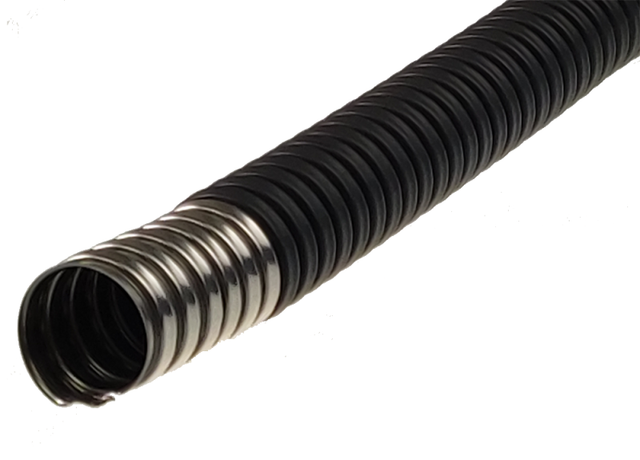

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг 15 (50м/уп.) В1,5 | zeta44821 ГОФРОМАТИК ЗЭТА

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг 15 (50м/уп.) В1,5 от ЗЭТА Новосибирск предназначен для защиты кабелей и проводов в агрессивных средах с высокой механической нагрузкой и перепадами температур. Артикул zeta44821 сочетает прочную металлическую основу с надежной ПВХ-оболочкой, обеспечивая долговечность в условиях производства и наружной установки.

Назначение и область применения

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг 15 (50м/уп.) В1,5 используется для прокладки силовых и контрольных кабелей там, где требуется защита от механических повреждений, химических воздействий, влаги и пыли. Подходит для монтажа на станках, конвейерах, в пищевой и фармацевтической промышленности, на объектах с повышенной влажностью или агрессивными средами. Применяется внутри помещений и на открытых площадках при соблюдении условий эксплуатации.

Технические характеристики

• Материал корпуса: нержавеющая сталь - устойчивость к коррозии и длительный срок службы;
• Наружное покрытие: черный Поливинилхлорид (ПВХ) - защищает от УФ-излучения, снижает риск травм при контакте, улучшает внешний вид;
• Номинальный диаметр: 17,2 мм - соответствует внутреннему диаметру 14,7 мм, позволяет пропускать кабели до 10–12 мм в диаметре;
• Степень защиты IP67: полностью герметична против пыли и временного погружения в воду до 1 метра на 30 минут;
• Температурный диапазон: от –60 C до +90 C - работает в холодильных камерах и рядом с нагревательными элементами;
• Разрывное усилие: 500 Н - выдерживает значительные тянущие нагрузки без деформации;
• Статический радиус изгиба: 45 мм - минимальный допустимый радиус при стационарном монтаже;
• Длина бухты: 50 метров - удобна для крупных проектов, минимизирует стыки;
• Уплотнение: отсутствует - требует дополнительного уплотнения при входе в оборудование;
• Цвет: черный - маскирует загрязнения, совместим с большинством систем управления;
• Поверхностное покрытие: оцинкованное - усиливает антикоррозийные свойства, особенно на швах и местах реза.

Совместимость и монтаж

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг 15 (50м/уп.) В1,5 совместим со стандартными фитингами и муфтами для металлорукавов диаметром 17 мм. Для герметизации входов необходимо использовать комплекты с уплотнением (например, зажимные вводы или переходники с резьбой G½"). Монтаж выполняется без инструментов - рукав легко режется ножницами по металлу и гнётся вручную. Не рекомендуется применять инструменты с острыми кромками, чтобы не повредить ПВХ-оболочку. При прокладке в длинных трассах используйте направляющие ролики для предотвращения перегибов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и имеет сертификат соответствия на соответствие нормам пожарной безопасности (нг - негорючий материал). ПВХ-покрытие не распространяет горение и не выделяет токсичных веществ при обычных температурах. Однако при температурах выше 120 C возможна деструкция материала - не применяйте в зонах прямого контакта с раскалёнными поверхностями.

Преимущества

• Высокая механическая прочность благодаря нержавеющей стали - выдерживает удары, давление и перетирание;
• Устойчивость к коррозии - идеально для сырых, химически активных или солевых сред;
• Широкий температурный диапазон - работает даже в Arctic-условиях и около печей;
• IP67 - гарантирует надежную защиту от воды и пыли без дополнительных мер;
• Чёрный ПВХ слой снижает риск повреждения при транспортировке и монтаже;
• Оцинкованная поверхность увеличивает срок службы нарезанных участков.

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP67 не заменяет герметичные кабельные вводы;
• Отсутствие встроенного уплотнения требует обязательного использования дополнительных комплектующих при подключении к оборудованию;
• Не рекомендуется использовать в условиях частых циклических изгибов - радиус изгиба 45 мм является максимальным для статической установки;
• ПВХ-оболочка теряет эластичность ниже –40 C - при очень низких температурах изгиб может вызвать микротрещины;
• Не подходит для прокладки в зонах с открытым пламенем или контактами с расплавленными металлами.

Примеры использования

• Защита кабелей питания и датчиков на конвейере в мясоперерабатывающем цеху;
• Прокладка сигнальных линий между станками в автоматизированной линии с мойкой;
• Подключение термопар к печному оборудованию при температуре до 85 C;
• Монтаж освещения на холодильных установках в логистических комплексах;
• Защита кабелей на крыше здания в регионах с суровым климатом.

Практические советы

• Перед монтажом проверьте внутренний диаметр (14,7 мм) - он должен позволять свободно протянуть кабель с запасом 1–2 мм;
• При резке используйте специальные ножницы по металлу - обычная ножовка может сплющить трубку;
• На каждом конце после резки обязательно удалите заусенцы - они могут повредить изоляцию кабеля;
• Для многократных перемещений оборудования выбирайте более гибкие аналоги - этот тип рассчитан на стационарную установку;
• При использовании в условиях вибраций закрепляйте рукав через каждые 50–70 см - это предотвратит усталостное разрушение;
• Артикул zeta44821 от ЗЭТА Новосибирск совместим с продукцией ГОФРОМАТИК и ЗЭТАРУС - можно комбинировать фитинги при необходимости.
