Металлорукав в ПВХ оболочке Р3-ЦП-Мр-НГ-18 с/з (50м/уп) | PR04.0505 Промрукав Строитель

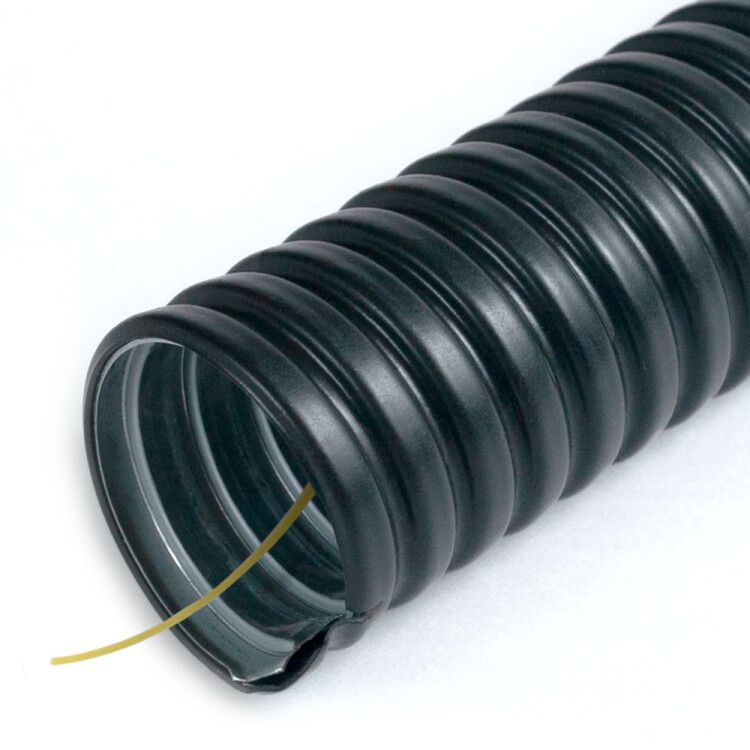

Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-18 с защитой от механических повреждений (50м/упаковка) от бренда ПРОМРУКАВ - это жесткий металлический рукав с ПВХ-оболочкой, предназначенный для защиты кабелей в условиях повышенной механической нагрузки и низких температур. Артикул pr04.0505 подходит для прокладки проводов на холодильном оборудовании, конвейерах и в других агрессивных средах.

Назначение и область применения

Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-18 с защитой от механических повреждений (50м/упаковка) используется для защиты силовых и контрольных кабелей там, где есть риск повреждения от ударов, давления или перегибов. Подходит для монтажа в помещениях с низкими температурами - например, в холодильных камерах, морозильных установках, ледниках, на производственных линиях пищевой промышленности. Также применяется на транспорте, в цехах с тяжелым оборудованием и на открытых площадках при условии отсутствия постоянного воздействия прямого солнечного света.

Технические характеристики

• Материал корпуса: сталь с оцинкованным покрытием - защищает от коррозии
• Номинальный диаметр: 18 мм (3/4 дюйма) - внутренний проход для кабелей
• Наружный диаметр: 21,9 мм - позволяет рассчитывать свободное пространство при прокладке
• Оболочка: Поливинилхлорид (ПВХ), черного цвета - устойчив к УФ, химикатам и истиранию
• Степень защиты IP66 - полностью герметичен против пыли и мощных струй воды
• Рабочий температурный диапазон: от –50 C до +70 C - работает даже в Arctic-условиях
• Разрывное усилие: 750 Н - выдерживает значительную внешнюю нагрузку
• Статический радиус изгиба: 130 мм - минимальный допустимый радиус при фиксированном изгибе
• Электроизоляционные свойства - не проводит ток, безопасен при контакте с токоведущими частями
• Длина одной упаковки: 50 метров
• Наличие протяжки - удобно для затяжки кабеля внутри рукава
• Уплотнение отсутствует - требует дополнительной герметизации на концах при необходимости

Совместимость и монтаж

Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-18 с защитой от механических повреждений (50м/упаковка) совместим со стандартными клеммниками, муфтами и фитингами для металлорукавов диаметром 18 мм. Для монтажа используйте специальные зажимы или хомутики - сам рукав не имеет уплотнения, поэтому места входа/выхода кабеля необходимо дополнительно герметизировать, если требуется защита от влаги. Протяжка уже встроена - достаточно закрепить ее на конце кабеля и потянуть через весь рукав. Не рекомендуется перегибать его менее чем на 130 мм радиуса - это может повредить внутренние слои.

Безопасность и стандарты

Изделие соответствует требованиям к электробезопасности и механической прочности для промышленного оборудования. Степень защиты IP66 обеспечивает работу в сырых и запыленных средах. ПВХ-оболочка не поддерживает горение - материал классифицируется как НГ (негорючий). Однако не является взрывозащищённым - не применять в зонах с опасностью взрыва газов или пыли.

Преимущества

• Высокая механическая прочность - превосходит гофрированные пластиковые трубы по устойчивости к сдавливанию и ударам
• Работает при экстремально низких температурах - идеален для холодильных систем
• Оцинкованная сталь предотвращает коррозию даже в условиях повышенной влажности
• ПВХ-оболочка устойчива к маслам, щелочам и бытовым химикатам
• Встроенная протяжка ускоряет прокладку кабелей
• Не проводит ток - снижает риск поражения электрическим током при случайном контакте

Ограничения применения

• Не предназначен для прокладки в местах с постоянным прямым UV-воздействием - ПВХ со временем теряет эластичность
• Отсутствие уплотнения требует самостоятельной герметизации на концах - нельзя использовать как готовый герметичный канал без дополнительных элементов
• Жесткость конструкции делает трудным монтаж в сильно извилистых трассах - лучше подходят гибкие гофры для сложных маршрутов
• Не подходит для использования в зонах с возможностью взрыва - не сертифицирован как взрывозащищённый
• Запрещено перегибать ниже указанного радиуса 130 мм - это вызывает деформацию и потерю целостности

Примеры использования

• Прокладка кабелей питания и управления в холодильных камерах мясоперерабатывающих заводов
• Защита проводов на конвейерах в пищевой промышленности, где часто моют оборудование водой под давлением
• Монтаж сигнальных линий на ледовых дворцах и морозильных складах
• Защита кабелей вагонов рефрижераторов и автокранов с холодильными установками
• Прокладка в производственных цехах с тяжелым оборудованием, где возможны удары и перетирание

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 18 мм достаточен для количества и сечения кабелей - не перегружайте рукав
• На концах обязательно используйте резиновые или пластиковые втулки - они защитят изоляцию кабеля от острых краев стали
• При прокладке в нескольких уровнях соблюдайте расстояния между соседними рукавами - избегайте перегрева и механического контакта
• Для длинных участков (>10 м) предусмотрите компенсационные петли - при больших перепадах температур металл может менять длину
• Храните в сухом месте при температуре выше –10 C - при замерзании ПВХ становится хрупким
• Артикул pr04.0505 продается бухтами по 50 м - заказывайте с запасом, чтобы избежать стыков
