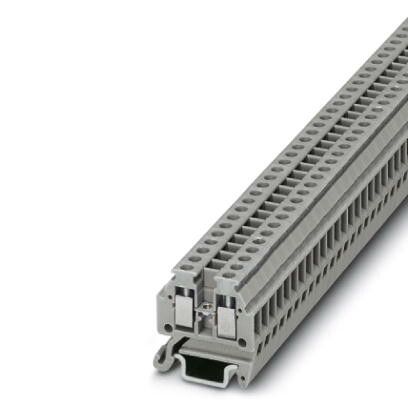

Микроклемма MT 1,5 | 3100305 Phoenix Contact

Микроклемма MT 1.5 от Phoenix Contact - компактный соединительный элемент для надёжного подключения проводов сечением до 1,5 мм2. Артикул 3100305 подходит для сборки распределительных щитов, автоматизации оборудования и других задач, где важна плотная упаковка и быстрый монтаж.

Назначение и область применения

Микроклемма MT 1.5 используется для создания постоянных электрических соединений между проводами в слаботочных и силовых цепях. Применяется в промышленной автоматике, системах управления, панелях питания, контроллерах и измерительном оборудовании. Подходит для монтажа на DIN-рейку в щитах малых габаритов.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 18 А
• Сечение провода: 0,08–1,5 мм2 (гибкий и одножильный)
• Тип зажима: винтовой
• Цвет корпуса: серый
• Материал контакта: медный сплав с никелевым покрытием
• Материал корпуса: полиамид PA6.6, самозатухающий (UL94 V-0)
• Размеры: 5,2 × 10,2 × 10,2 мм
• Установка: на шину DIN 35 мм

Совместимость и монтаж

Микроклемма MT 1.5 совместима с любыми стандартными DIN-рейками шириной 35 мм. Устанавливается путём защёлкивания на рейку - фиксация механическая, без инструментов. Для подключения провода ослабьте винт, вставьте жилу до упора, затяните моментом 0,2 Нм. Не допускается перегиб провода внутри зажима - используйте только прямые участки длиной минимум 8 мм.

Безопасность и стандарты

• Соответствие IEC/EN 60947-7-1
• Сертификация UL, cURus
• Степень защиты IP20
• Рабочая температура: –40 C … +100 C

Преимущества

• Высокая плотность установки: позволяет разместить больше точек соединения в ограниченном пространстве
• Надёжный контакт благодаря оптимизированному давлению винтового зажима
• Изоляционные стенки предотвращают случайное замыкание между соседними клеммами
• Чёткая маркировка для идентификации цепей

Ограничения применения

• Не предназначена для многожильных проводов с опрессовкой - требуется зачистка жил без трубчатых наконечников
• Не рекомендована для сред с высокой вибрацией без дополнительной фиксации
• Запрещено использование в условиях повышенной влажности или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от воды
• Не подходит для токов выше 18 А - возможен перегрев и повреждение контактов

Примеры использования

• Подключение датчиков и исполнительных механизмов в панели управления станком
• Разводка сигналов в PLC-щитах
• Соединение проводов терморегуляторов и реле
• Формирование групповых соединений в распределительных коробках

Практические советы

• Перед монтажом проверяйте, что зачищенная часть провода соответствует указанному диапазону - менее 0,08 мм2 не будет надёжно зажата, более 1,5 мм2 может повредить зажим
• Используйте отвертку с плоским лезвием и регулируемым крутящим моментом - переусиливать винт нельзя
• Для частой замены проводов выбирайте микроклеммы с функцией push-in - MT 1.5 требует винтового зажима, что снижает скорость обслуживания
• При сборке щита оставляйте минимальный зазор 5 мм между клеммами для доступа к винтам
• Артикул 3100305 - это одна из самых распространённых моделей в серии MT; при закупке партии сверьтесь с каталогом Phoenix Contact на предмет изменений в спецификации
