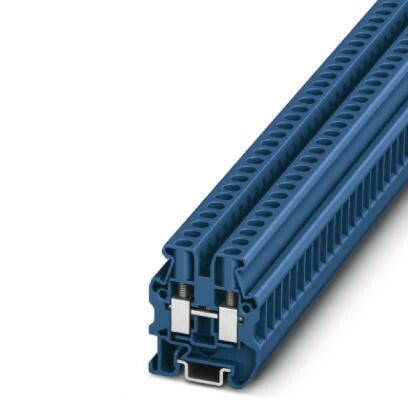

Мини-клемма проходная MUT 2.5 BU Phoenix Contact 3248031

Мини-клемма проходная MUT 2,5 BU от Phoenix Contact - компактный элемент для надёжного соединения проводов в распределительных коробках, панелях управления и автоматических системах. Артикул 3248031 обеспечивает простой монтаж и устойчивый контакт даже при малых токах.

Назначение и область применения

Minи-клемма проходная MUT 2,5 BU предназначена для создания постоянного электрического соединения между двумя проводами без разрыва цепи. Подходит для слаботочных цепей: сигнализация, управление оборудованием, датчики, PLC, системы освещения. Часто используется в щитах автоматики, на станках и конвейерах, где важна компактность и надёжность контакта.

Технические характеристики

• Номинальное напряжение: до 250 В
• Номинальный ток: до 12 А
• Сечение провода: 0,2–2,5 мм2
• Цвет корпуса: синий (BU - blue)
• Тип клеммы: проходная (вход и выход в одной линии)
• Размер: мини-формат, подходит для плотной компоновки

Совместимость и монтаж

Мини-клемма MUT 2,5 BU устанавливается на DIN-рейку шириной 35 мм. Для подключения необходимо зачистить изоляцию с провода на 6–7 мм, вставить его в зажим и затянуть винт отверткой. Клемма не требует дополнительных фиксаторов - самозажимной механизм обеспечивает надёжный контакт. Совместима с одножильными и многожильными проводами, в том числе с наконечниками типа “штыревые” (до 2,5 мм2).

Безопасность и стандарты

MUT 2,5 BU соответствует требованиям IEC 60947-7-1 и VDE 0611. Материалы корпуса - самозатухающий полиамид PA6.6, что исключает распространение пламени. Напряжение пробоя - более 2,5 кВ, что гарантирует безопасную работу в условиях повышенной влажности и перегрузок.

Преимущества

• Узкий форм-фактор позволяет экономить место в шкафах
• Зажим с винтом обеспечивает прочный контакт без деформации жил
• Чёткая маркировка вход/выход снижает риск ошибок при сборке
• Изделие не требует специальных инструментов - достаточно обычной отвёртки
• Высокая механическая стойкость - выдерживает вибрации и частые обслуживания

Ограничения применения

• Не предназначен для силовых цепей выше 12 А
• Не рекомендован для проводов сечением более 2,5 мм2 - возможен перегрев и повреждение зажима
• Не имеет защиты от внешней среды - не применяется вне закрытых шкафов
• Не подходит для частого отсоединения - рассчитана на долговременную установку

Примеры использования

• Подключение датчиков температуры к контроллеру в промышленном щите
• Объединение сигналов от нескольких концевиков на ленточном конвейере
• Разводка питания 24 В DC между модулями в системе автоматизации
• Передача импульсов от энкодера в панель управления

Практические советы

• При использовании многожильных проводов используйте наконечники - так контакт будет надёжнее
• Проверяйте затяжку винта после первого включения - при нагреве металл может немного ослабнуть
• Учитывайте посадочный размер: MUT 2,5 BU занимает 5,5 мм по ширине - планируйте шаг клеммника соответственно
• Для удобства обслуживания группируйте клеммы одного типа - это ускоряет поиск и замену
• MUT 2,5 BU от Phoenix Contact совместима с другими изделиями серии MUT - можно комбинировать с разъёмами, заземлениями и предохранителями той же серии
