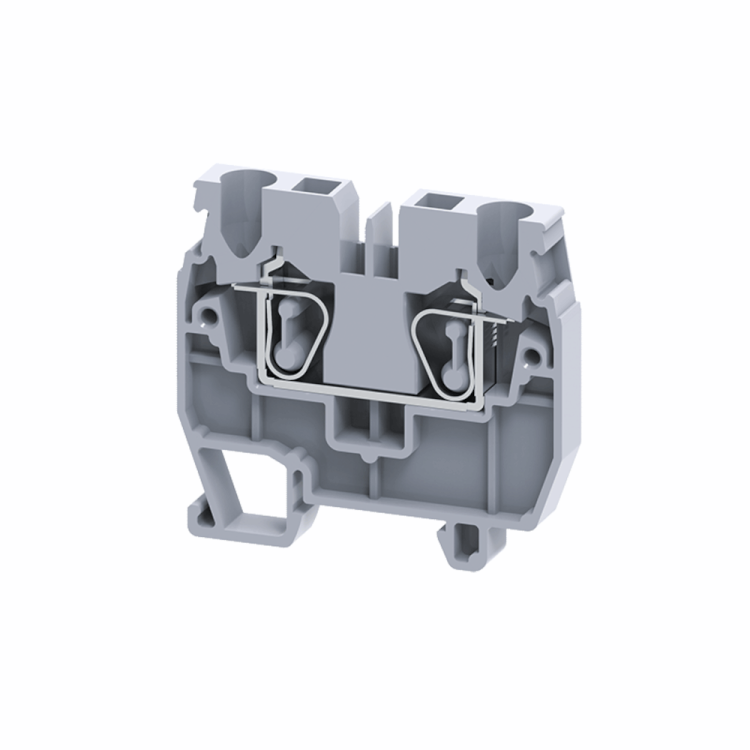

Мини-клемма проходная 2,5 кв.мм пружинная OptiClip CXM-2,5-I-24A-(0,2-2,5)-серый - 331821 КЭАЗ

Мини-клемма проходная пружинная 2,5 кв.мм OptiClip CXM-2,5-I-24A-(0,2-2,5) серая - компактное устройство для надёжного и быстрого соединения проводов в ограниченном пространстве. Произведена Кэаз, соответствует требованиям промышленной автоматизации и подходит для монтажа на DIN-рейку.

Назначение и область применения

Minи-клемма проходная пружинная 2,5 кв.мм OptiClip CXM-2,5-I-24A-(0,2-2,5) серая используется для создания постоянных электрических соединений между двумя проводниками. Подходит для установки в распределительных коробках, шкафах управления, модульных устройствах и других местах, где важна экономия места. Применяется в системах автоматизации, слаботочных цепях, освещении, контроллерах и промышленном оборудовании.

Технические характеристики

• Диапазон сечений провода: 0,2–2,5 мм2 - поддерживает одножильные и многожильные провода;
• Номинальный ток: 24 А - выдерживает нагрузки до этого значения при нормальных условиях;
• Номинальное напряжение: 1000 В - безопасно работает в сетях до 1 кВ переменного и постоянного тока;
• Тип зажима: пружинный - позволяет фиксировать провод без инструментов; просто вставьте провод и закройте рычаг;
• Количество контактов: 2 - вход и выход, проходное соединение;
• Способ монтажа: на DIN-рейку 15 мм - совместима со стандартными рейками всех типов;
• Ширина шага: 5 мм - плотная компоновка, можно устанавливать рядом друг с другом;
• Материал корпуса: полиамид PA - прочный, термостойкий, самозатухающий;
• Класс горючести: V0 - не поддерживает горение, повышает безопасность;
• Рабочий температурный диапазон: –40…+85 C - работает в суровых условиях, включая холодные склады и жаркие помещения;
• Цвет: серый - стандартизированная окраска для удобства визуального различения;
• Позиция подключения: сверху - провода заходят вертикально, что упрощает маршрутизацию;
• Тип держателя предохранителя: винтовой - не является функциональным элементом, указано как техническая деталь конструкции;
• Направление кодирования: горизонтальное/вертикальное - позволяет использовать в различных ориентациях сборки;
• Тип питания для индикации дефекта: AC/DC - не имеет индикации, указание в характеристиках неактуально для данной модели.

Совместимость и монтаж

Мини-клемма проходная пружинная 2,5 кв.мм OptiClip CXM-2,5-I-24A-(0,2-2,5) серая легко монтируется на стандартную DIN-рейку шириной 15 мм. Для установки достаточно защёлкнуть её в паз рейки - никаких болтов или креплений не требуется. Соединение происходит путём введения подготовленного провода в контактный канал до щелчка - пружинный механизм надёжно фиксирует жилу. Убедитесь, что конец провода не перегнут и свободно входит в зажим. Максимальное сечение - 2,5 мм2, меньшие сечения (до 0,2 мм2) требуют точного ввода, чтобы не выпали из зажима.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса V0 - он не распространяет пламя, что важно для соблюдения правил пожарной безопасности. Номинальное напряжение 1000 В обеспечивает работу в большинстве промышленных и коммерческих систем. Температурный диапазон –40…+85 C гарантирует стабильность даже при экстремальных колебаниях. Сертифицирована в соответствии с требованиями IEC 60947-7-1 и ГОСТ Р 50030.5.5.

Преимущества

• Быстрая установка - не нужны отвёртки, гаечные ключи или паяльники;
• Высокая плотность монтажа - всего 5 мм на одну клемму, позволяет уместить больше соединений в маленьком шкафу;
• Устойчивость к вибрациям - пружинный зажим не ослабевает при механических воздействиях;
• Стабильное контактное давление - исключает нагрев и окисление в течение всего срока службы;
• Подходит для многожильных проводов - без необходимости опрессовки;
• Прочная конструкция из полиамида - долговечна, не хрупка, не боится перепадов температур.

Ограничения применения

• Не предназначен для проводов сечением более 2,5 мм2 - попытка вставить больший провод повредит механизм;
• Не рекомендован для частого демонтажа - пружины имеют ограниченный срок циклов открывания/закрывания;
• Не имеет индикации состояния - нельзя визуально определить обрыв или плохой контакт без тестера;
• Не следует использовать в средах с повышенной запылённостью без защиты - хотя IP-класс не указан, пыль может затруднять доступ к зажиму;
• Запрещено использование в взрывоопасных зонах - отсутствует взрывозащита и соответствующие сертификаты.

Примеры использования

• Соединение проводов в PLC-шкафах - замена винтовых клемм для ускорения обслуживания;
• Распределительные коробки в офисных и торговых помещениях - минимизация занимаемого объёма;
• Автоматические линии на заводах - надёжные соединения в условиях вибраций;
• Системы освещения с управлением через реле - подключение сигнальных и силовых цепей;
• Аксессуары для датчиков и исполнительных механизмов - компактное решение для внутренних соединений.

Практические советы

• Перед вставкой провода удалите изоляцию точно на нужную длину - около 8–10 мм, чтобы жила полностью вошла в зажим;
• Для многожильных проводов слегка скрутите жилы перед введением - так они лучше фиксируются;
• Проверяйте качество соединения легким потягиванием после монтажа - если провод выскальзывает, переустановите его;
• При групповой установке нескольких клемм - располагайте их одинаково, чтобы упростить диагностику и будущий ремонт;
• Не используйте эту клемму для подключения медных и алюминиевых проводов одновременно - возможна гальванопара и коррозия;
• При работе в условиях низких температур - прогрейте клемму до комнатной перед монтажом, особенно если провод жесткий.
