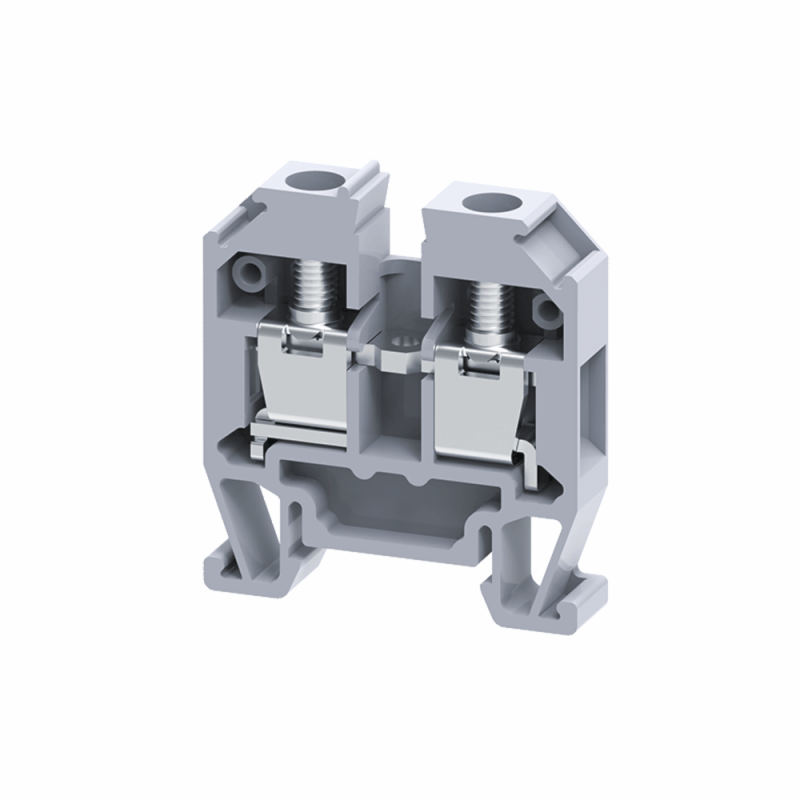

Мини-клемма проходная 4 кв.мм винтовая OptiClip CMT-4-I-32A-(0,2-4)-серый - 331803 КЭАЗ

Клемма проходная винтовая 4 кв.мм 32А (0,2-4) серая серия OptiClip CMT-4-I - компактное устройство для надёжного электрического соединения проводов в ограниченном пространстве. Разработана компанией КЭАЗ, артикул 331803, подходит для монтажа на DIN-рейку и используется в распределительных щитах, автоматике и контроллерной аппаратуре.

Назначение и область применения

Клемма проходная винтовая 4 кв.мм 32А (0,2-4) серая серия OptiClip CMT-4-I служит для создания постоянного электрического соединения между двумя проводниками. Подходит для ситуаций, где важна экономия места: внутри малогабаритных распределительных коробок, шкафов управления, модульных систем автоматизации. Применяется в цепях слаботочного и силового оборудования - например, в станках, конвейерах, системах освещения, терморегуляторах.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 500 В
• Диапазон сечений проводников: 0,2–4 мм2 (одножильные и многожильные)
• Тип соединения: винтовой зажим
• Способ монтажа: фиксация на DIN-рейку 15 мм
• Количество контактов: 2 (проходная)
• Ширина устройства: 6 мм
• Цвет корпуса: серый
• Материал изоляции: полиамид PA, класс горючести V0
• Рабочий температурный диапазон: от –40 C до +85 C
• Положение входа/выхода: сбоку
• Направление кодирования: горизонтальное и вертикальное

Совместимость и монтаж

Клемма проходная винтовая 4 кв.мм 32А (0,2-4) серая серия OptiClip CMT-4-I совместима со всеми стандартными DIN-рейками 15 мм. Устанавливается защёлкиванием - достаточно плотно прижать её к рейке до характерного щелчка. Для подключения используйте отвертку с плоским жалом. Максимальный момент затяжки не указан - перетягивать винт нельзя, чтобы не повредить контактную группу. Провода зачищаются на длину 6–8 мм. Нельзя использовать с гибкими многожильными проводами без наконечников - они должны быть запрессованы или опрессованы.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего полиамида класса V0 - материал не поддерживает горение. Соответствует требованиям безопасности для электротехнических изделий в промышленных установках. Рабочее напряжение 500 В позволяет применять клемму в сетях переменного и постоянного тока до этого значения. Температурный диапазон –40…+85 C обеспечивает работу в суровых условиях - от холодных складов до нагреваемых шкафов.

Преимущества

• Ультракомпактная форма - всего 6 мм в ширину, что позволяет размещать больше элементов на одной DIN-рейке
• Стандартный винтовой зажим - прост в использовании, не требует специальных инструментов
• Высокая механическая прочность корпуса из полиамида
• Поддержка как одножильных, так и многожильных проводов (при условии правильной подготовки)
• Устойчивость к перепадам температур и химическим воздействиям

Ограничения применения

• Не предназначен для частого демонтажа - многократные разборки снижают надёжность зажима
• Запрещено использование с проводами сечением более 4 мм2 - возможен перегрев и выход из строя
• Не имеет индикации состояния - нельзя визуально определить обрыв или плохой контакт
• Не рассчитана на подключение проводов с жилами большего диаметра, чем допускает зажим
• Не следует применять в средах с повышенной вибрацией без дополнительной фиксации

Примеры использования

• Соединение входного и выходного провода в реле времени
• Разводка сигналов в ПЛК-шкафу
• Объединение фазных проводов в распределительной коробке
• Подключение датчиков и исполнительных механизмов в автономных системах
• Формирование последовательных цепей в световой сигнализации

Практические советы

• Перед монтажом проверьте соответствие сечения провода - даже небольшое превышение 4 мм2 может вызвать нагрев и окисление контакта
• Для многожильных проводов всегда используйте наконечники типа “пальцы” или “кольца”, опрессованные клещами
• При установке нескольких клемм рядом - ориентируйте их одинаково (горизонтально или вертикально) для удобства обслуживания
• Проверяйте затяжку винта через 1–2 месяца после первого включения - особенно в условиях вибрации
• Не смешивайте эту клемму с другими типами на одной рейке без учёта габаритов - она занимает минимум места, но требует свободного доступа к винту
