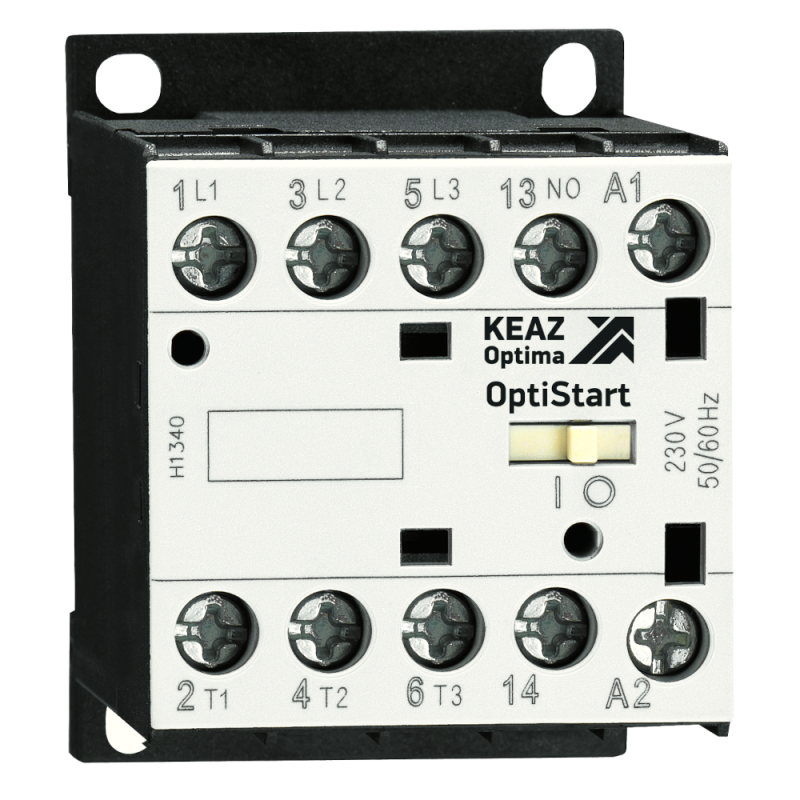

Мини-контактор OptiStart K-M-09-30-10-A230 | 335559 КЭАЗ

Мини-контактор K-M-09-30-10-A230 от КЭАЗ - компактное устройство для коммутации нагрузок переменного тока, предназначенное для установки на DIN-рейку. Подходит для управления электродвигателями мощностью до 4 кВт, особенно там, где важна надёжность при ограниченном пространстве.

Назначение и область применения

Minikontaktor K-M-09-30-10-A230 используется для включения и отключения электрических цепей с нагрузкой до 6 А. Он применяется в автоматических системах управления: пускатели двигателей, системы вентиляции, насосы, конвейеры, освещение и другое оборудование с частым включением. Устройство идеально подходит для сборки распределительных щитов, где требуется плотная укладка элементов.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 230 В
• Номинальный ток: 6 А (при AC-3, 400 В)
• Номинальная мощность двигателя: 4 кВт
• Количество нормально открытых (НО) контактов: 1
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Тип подключения: винтовые зажимы для проводов
• Исполнение: открытое - без корпуса, доступны все контактные группы

Совместимость и монтаж

Мини-контактор K-M-09-30-10-A230 совместим с любой стандартной DIN-рейкой типа TS35. Для монтажа достаточно защёлкнуть устройство на рейке - фиксация механическая, без инструментов. Подключение силовых проводов выполняется через винтовые клеммы: рекомендуется использовать жилы сечением 0,5–2,5 мм2. Катушка управления рассчитана исключительно на 230 В переменного тока - подключение постоянного напряжения невозможно.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Сертифицировано для работы в условиях промышленного оборудования. Открытая конструкция обеспечивает визуальный контроль состояния контактов, но требует установки в закрытом шкафу - IP20 не защищает от пыли и влаги.

Преимущества

• Компактные габариты позволяют экономить место в щите
• Высокая механическая износостойкость - до 1 млн операций
• Надёжная фиксация на DIN-рейке без дополнительных креплений
• Простое обслуживание: замена происходит за минуты
• Произведено на заводе КЭАЗ - известный российский производитель с проверенной качественной базой

Ограничения применения

• Не предназначены для работы во влажных, запылённых или агрессивных средах - степень защиты IP20 недостаточна
• Поддерживается только переменное напряжение 230 В; нельзя подключать к сети 110 В или постоянному току
• Один нормально открытый контакт - не подходит для сложных схем с несколькими переключаемыми цепями
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо применять внешние предохранители или автоматы

Примеры использования

• Управление трехфазным асинхронным двигателем 4 кВт в системе вентиляции
• Включение насоса в системе водоснабжения по сигналу от термореле
• Автоматическое включение светильника на производственной площадке
• Работа в качестве исполнительного элемента в пульте управления станком

Практические советы

• При подборе мини-контактора K-M-09-30-10-A230 убедитесь, что напряжение катушки точно соответствует 230 В AC - отклонение более +-10 % снижает срок службы
• Затягивайте винты клемм с усилием 0,4–0,5 Нм - переусиливать нельзя, чтобы не повредить пластик
• Для долгой работы используйте медные многожильные провода с наконечниками - они лучше передают тепло и не деформируются
• Если нужна защита от бросков напряжения, параллельно катушке установите варистор или RC-цепочку
• K-M-09-30-10-A230 можно заменить аналогом из серии OptiStart K-AF, если требуется управление с широким диапазоном напряжений (AC/DC)
