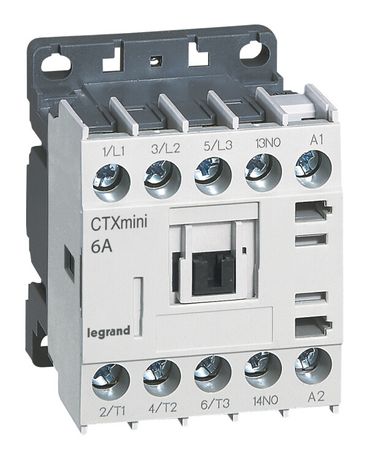

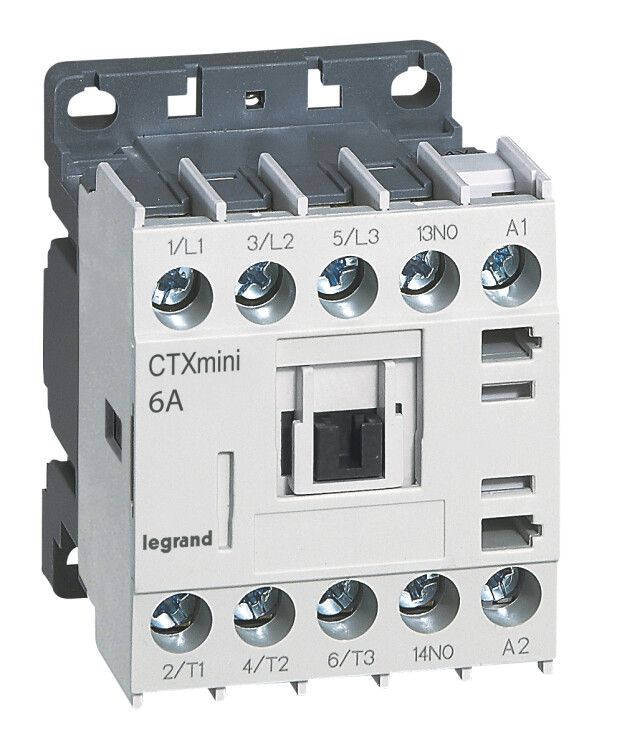

Мини-контактор CTX3 3п 6А кат. 230В AC 1НО Leg 417006 Legrand

Контактор 3-полюсный 6А 1 нормально открытый контакт 230В переменного тока AC серии CTX3 - устройство для дистанционного включения и отключения трёхфазной нагрузки до 2,2 кВт. Произведённый Legrand, он рассчитан на работу в промышленных условиях и устанавливается на DIN-рейку. Артикул 417006 соответствует серийному решению CTX3.

Назначение и область применения

Контактор 3-полюсный 6А 1 нормально открытый контакт 230В переменного тока AC серии CTX3 используется для автоматического управления трёхфазными электродвигателями и другим оборудованием, требующим частых включений. Подходит для систем автоматизации, станков, насосов, вентиляторов, конвейеров и других промышленных установок. Управление осуществляется через слаботочную цепь 230 В переменного тока - например, от кнопок, терморегуляторов или PLC.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки управления: 230 В
• Номинальный ток: 6 А
• Количество полюсов: 3
• Количество силовых контактов: 3 нормально открытых (НО)
• Дополнительный контакт: 1 нормально открытый вспомогательный контакт
• Номинальная коммутируемая мощность: 2,2 кВт (при 400 В)
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Способ подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Механическая износостойкость: 12 млн. циклов
• Коммутационная износостойкость: 1 млн. циклов
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Модульное исполнение: да - ширина соответствует стандартным модулям для DIN-рейки
• Нормативные документы: МЭК 60947-1, МЭК 60947-4

Совместимость и монтаж

Контактор 3-полюсный 6А 1 нормально открытый контакт 230В переменного тока AC серии CTX3 монтируется на стандартную DIN-рейку типа TS35. Для фиксации достаточно защёлкнуть корпус на рейке - никаких болтов или креплений не требуется. Клеммы для силовой цепи и катушки управления расположены спереди, что удобно при обслуживании. Подключение проводов - винтовое, с возможностью затяжки отверткой. Силовые контакты выдерживают кабели сечением до 25 мм2. Вспомогательный контакт 1НО можно использовать для сигнализации состояния или блокировки в цепях управления.

Безопасность и стандарты

Контактор CTX3 соответствует международным стандартам IEC 60947-1 (общие требования) и IEC 60947-4-1 (контакторы и пускатели). Это гарантирует соответствие требованиям безопасности, надёжности и долговечности. Устройство имеет класс изоляции, обеспечивающий безопасную работу при напряжении до 690 В. Применение в соответствии с инструкциями исключает риск перегрева и возгорания.

Преимущества

• Высокая механическая и коммутационная износостойкость - подходит для частых включений
• Модульная конструкция позволяет легко заменить или расширить функционал в щите
• Поддерживает широкий диапазон частот (50/60 Гц) - совместим с сетями России и Европы
• Катушка 230 В AC обеспечивает совместимость с большинством промышленных систем управления
• Винтовые зажимы позволяют надёжно закрепить жилы даже крупного сечения

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для постоянной работы при температурах ниже −25 C или выше +40 C
• Не имеет реверса - нельзя изменить направление вращения двигателя без внешнего переключения
• Не подходит для управления нагрузками свыше 2,2 кВт или током более 6 А - возможен выход из строя
• Не следует применять в местах с высокой запылённостью или влажностью без дополнительной защиты

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Автоматический пуск вентилятора по сигналу от термодатчика
• Контроль работы конвейера в пищевой промышленности
• Включение компрессора в системе воздушного давления
• Интеграция в панель управления станком с использованием вспомогательного контакта для индикации “работа”

Практические советы

• При монтаже проверьте, чтобы сечение кабеля не превышало 25 мм2 - иначе соединение будет ненадёжным
• Для длительной службы используйте контактор только с нагрузкой, близкой к номинальной (до 80 % от 6 А)
• Вспомогательный контакт 1НО можно задействовать для создания самоблокировки - это предотвратит случайное отключение
• При установке в щит с другими аппаратами соблюдайте минимальные зазоры - особенно при работе на пределе мощности
• Замена контактора 417006 на аналогичный - проста благодаря стандартизированной форме и креплению на DIN-рейку
