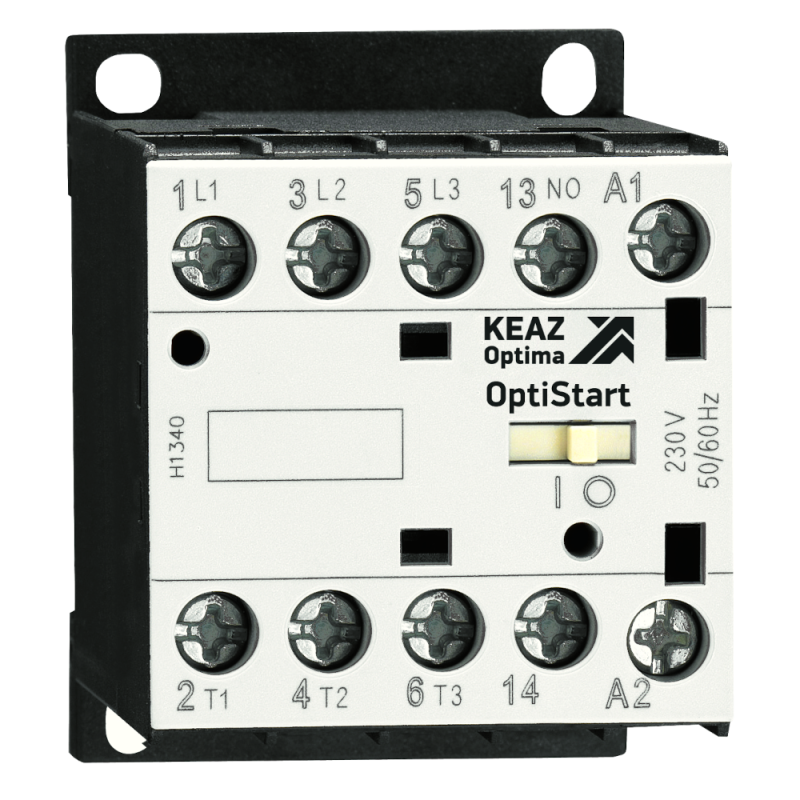

Мини-контактор OptiStart K-M-06-30-10-A230 | 335533 КЭАЗ

Мини-контактор K-M-06-30-10-A230 от КЭАЗ - компактное устройство для коммутации слаботочных и среднегрузовых цепей переменного тока. Подходит для управления двигателями до 2,2 кВт, устанавливается на DIN-рейку и применяется в автоматических системах, где важна надёжность при ограниченном пространстве.

Назначение и область применения

Minи-контактор K-M-06-30-10-A230 используется для включения и отключения электрических нагрузок, особенно электродвигателей. Он подходит для задач, где требуется частое переключение: управление насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с небольшими пусковыми токами. Устройство часто встречается в панелях управления промышленного оборудования, системах автоматизации и распределительных щитах.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный ток: 6 А (при AC-3, 400 В)
• Номинальная мощность электродвигателя: 2,2 кВт
• Род тока: Переменный (AC)
• Количество нормально открытых (НО) контактов: 1
• Способ монтажа: На DIN-рейку (35 мм)
• Исполнение: Открытое
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды)
• Подключение силовой цепи: Винтовые зажимы

Совместимость и монтаж

Мини-контактор K-M-06-30-10-A230 совместим с любой стандартной DIN-рейкой шириной 35 мм. Для установки достаточно защелкнуть корпус на рейке - фиксация механическая, без инструментов. Подключение проводов осуществляется через винтовые клеммы: сечение жил - до 2,5 мм2. Катушка управления рассчитана исключительно на 230 В AC; использование с постоянным током или другими напряжениями невозможно. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP54, поскольку сам контакт имеет степень IP20.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведено на заводе КЭАЗ, который соблюдает системы менеджмента качества ISO 9001. Конструкция обеспечивает безопасную работу при температуре от -25C до +60C. Применение вне этих пределов снижает срок службы и может вызвать отказ.

Преимущества

• Компактные габариты позволяют экономить место в шкафах управления
• Высокая механическая износостойкость - до 1 млн операций
• Надёжное винтовое подключение, устойчивое к вибрациям
• Совместимость с продукцией серии OptiStart K - легко заменить или дополнить аналогичными моделями
• Простая диагностика: визуальный индикатор положения контакта доступен на передней панели

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влажности или агрессивной среды - IP20 не обеспечивает защиту от пыли и брызг
• Запрещено использовать с напряжением катушки отличным от 230 В AC - риск повреждения обмотки
• Не рекомендован для управления двигателями выше 2,2 кВт или с высокими пусковыми токами (например, тяжёлый старт)
• Не поддерживает функции энергосбережения или плавного пуска - только базовая коммутация

Примеры использования

• Управление воздушным компрессором 1,5–2,2 кВт в мастерской
• Включение вытяжного вентилятора в системе вентиляции
• Коммутирование нагревательного элемента в термокамере
• Автоматическое включение/выключение насоса в системе водоснабжения

Практические советы

• При монтаже на DIN-рейку проверьте плотность фиксации - слабо защёлкнутый контактор может выпасть при вибрации
• Затягивайте винты клемм с усилием 0,4–0,5 Нм - переусилие повредит пластик, недотяга - вызовет нагрев и окисление
• Для защиты от скачков напряжения используйте RC-цепочку или варистор параллельно катушке
• Если нужна более высокая степень защиты - выбирайте модели с IP40/IP54, например, K-M-06-30-10-A230-IP40 (если есть в наличии)
• K-M-06-30-10-A230 от КЭАЗ - хороший выбор для замены старых контакторов с аналогичными параметрами, но всегда сверьте габариты и расположение клемм
