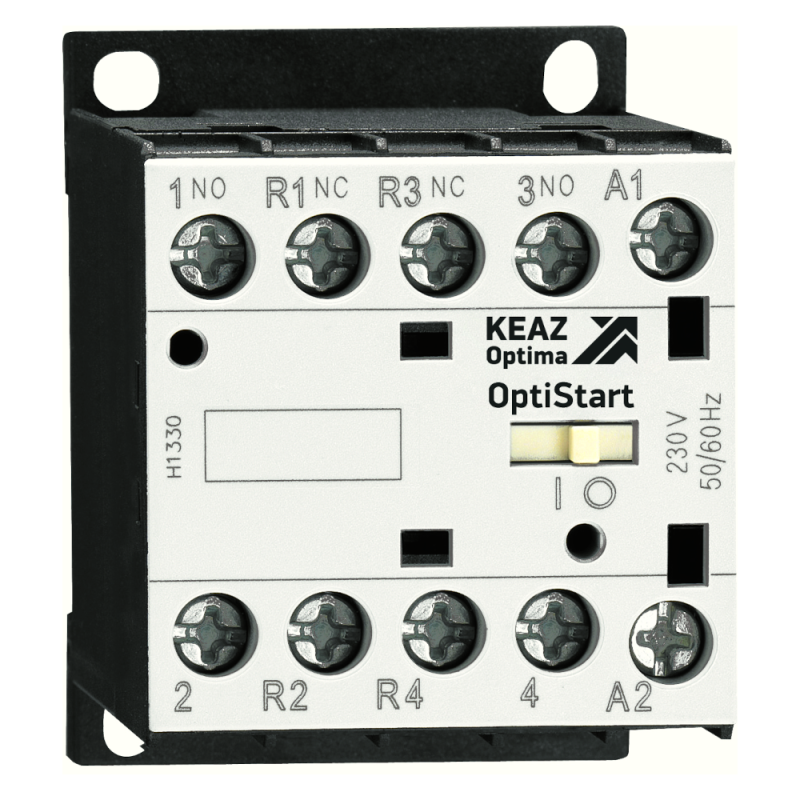

Мини-контактор OptiStart K-M-09-22-00-A230 | 335573 КЭАЗ

Мини-контактор K-M-09-22-00-A230 от КЭАЗ - компактное устройство для коммутации нагрузок до 6 А в цепях переменного тока. Подходит для управления двигателями, нагревательными элементами и другими потребителями в автоматических системах. Артикул 335573 относится к серии OptiStart K, известной надёжностью и удобством монтажа.

Назначение и область применения

Minikontaktor K-M-09-22-00-A230 используется для включения и выключения электрических нагрузок в автоматизированных системах. Он применяется там, где требуется частое переключение: запуск и остановка двигателей, управление насосами, вентиляторами, тепловыми завесами, печами, светильниками и системами АВР. Также подходит для работы с грузоподъёмными механизмами - лифтами и кранами.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный рабочий ток (Ie): 6 А
• Количество силовых контактов: 2 нормально замкнутых (НЗ) + 2 нормально открытых (НО)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы для проводов
• Исполнение: открытое - корпус без внешней защиты, предназначен для установки внутри щита

Совместимость и монтаж

K-M-09-22-00-A230 устанавливается на стандартную DIN-рейку без дополнительных креплений. Для подключения силовых цепей используются винтовые зажимы - рекомендуется использовать провода сечением до 2,5 мм2. Устройство совместимо с аксессуарами серии OptiStart K: дополнительными контактами, блокировками и фланцами, которые крепятся прищёлкиванием. Обратите внимание: катушка рассчитана исключительно на 230 В AC - использование другого напряжения повредит устройство.

Безопасность и стандарты

Мини-контактор K-M-09-22-00-A230 соответствует требованиям международных стандартов IEC/EN 60947-4-1. Сертифицирован для применения в промышленных условиях. Открытый тип исполнения (IP20) допускает установку только в закрытых распределительных шкафах - не используйте вне корпуса!

Преимущества

• Удобный монтаж на DIN-рейку - экономия времени при сборке щитов
• Чёткая коммутация: два НЗ и два НО контакта позволяют реализовать сложные логические схемы
• Высокая механическая износостойкость - подходит для частых включений
• Совместимость с аксессуарами серии OptiStart K - легко модифицируется под задачу
• Произведён КЭАЗ - проверенная российская технология с гарантией качества

Ограничения применения

• Не предназначена для работы во влажных средах - степень защиты IP20 не обеспечивает защиту от брызг и пыли
• Нельзя применять при постоянном токе - катушка работает только на 230 В AC
• Максимальный ток 6 А - не подходит для мощных двигателей свыше 1,5–2 кВт без дополнительных средств защиты
• Не рекомендуется для установки на открытом воздухе или в необогреваемых помещениях при температуре ниже –25 C

Примеры использования

• Управление насосом в системе водоснабжения через термореле
• Автоматический запуск вентилятора при достижении пороговой температуры
• Коммутирование нагревательных элементов в тепловой завесе
• Логическая часть системы АВР - переключение питания между основным и резервным источником
• Управление световым оборудованием в производственных помещениях по расписанию

Практические советы

• Проверьте соответствие напряжения сети 230 В +-10% перед подключением катушки - перенапряжение вызывает выход из строя
• Подтягивайте винтовые зажимы усилием 0,4–0,5 Нм - недостаточно затянутые контакты греться и окислятся
• Если нужен реверс двигателя - используйте два миниконтактора K-M-09-22-00-A230 с механической блокировкой
• Для увеличения числа контактов - добавьте модульные дополнительные контакты серии OptiStart K
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не защищает от КЗ
