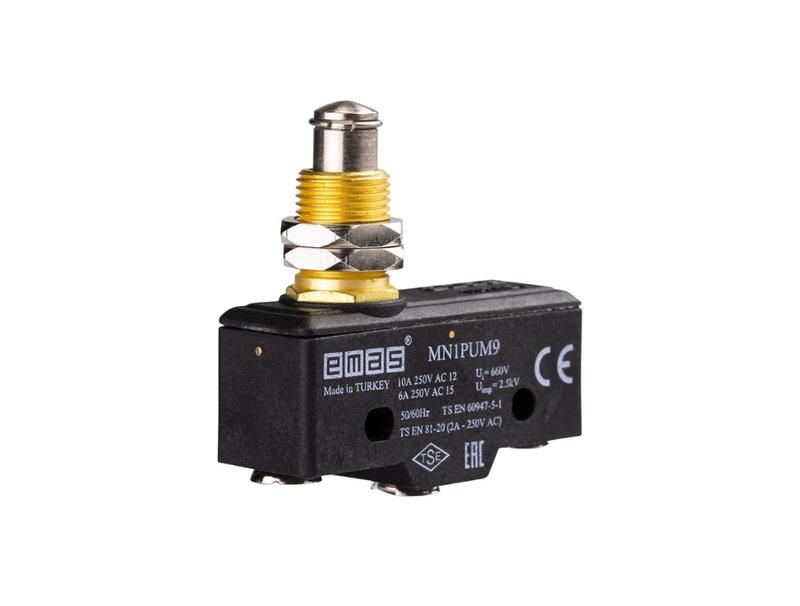

Мини-выключатель с плунжером и креплением на педали EMAS MN1PUM9

Выключатель концевой с плунжером и креплением на педали от бренда EMAS (артикул mn1pum9) предназначен для надёжного фиксирования положения механизмов через механическое воздействие на педаль - идеально подходит для автоматизированных систем, где требуется точное срабатывание при физическом контакте.

Назначение и область применения

Этот выключатель используется там, где необходимо зафиксировать окончание движения элемента механизма путём нажатия на педаль. Он активируется при физическом давлении на плунжер - например, когда деталь или оператор нажимает на педаль. Применяется в промышленном оборудовании: конвейерах, станках, устройствах с автономной загрузкой, системах безопасности, где важна точность и долговечность срабатывания.

Технические характеристики

• Номинальное напряжение: 440 В переменного тока
• Номинальный ток: 10 А
• Механическая стойкость: не менее 500 000 циклов нажатий
• Электрическая стойкость: не менее 100 000 циклов под нагрузкой
• Максимальная частота включений: до 60 механических операций/мин, до 30 электрических/мин
• Рабочая температура: T125 (до +125 C)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Сопротивление контактов: ≤15 МОм
• Диэлектрическая прочность: 1500 В переменного тока в течение 1 минуты
• Относительная влажность: до 80%
• Стандарты: TS 1472, EN 61058-1

Совместимость и монтаж

Выключатель концевой с плунжером и креплением на педали устанавливается на поверхность с помощью специального крепления, рассчитанного на жесткую фиксацию педали. Подключение осуществляется через два контактных вывода - для цепей управления или защиты. Убедитесь, что ось действия плунжера совпадает с направлением усилия от педали - перекос снижает срок службы. Крепление не требует дополнительных инструментов, но рекомендуется использовать контргайки для предотвращения саморазвинчивания при вибрациях.

Безопасность и стандарты

Выключатель соответствует европейскому стандарту EN 61058-1 и турецкому TS 1472, которые гарантируют безопасную работу в бытовых и промышленных сетях. Конструкция обеспечивает защиту от случайного замыкания и перегрева при работе в предельных режимах. Диэлектрическая прочность 1500 В позволяет применять устройство в средах с возможными импульсными перенапряжениями.

Преимущества

• Высокая механическая стойкость - подходит для интенсивного циклического использования
• Устойчив к высоким температурам (T125) - работает в нагретых зонах оборудования
• Надёжные контакты с низким сопротивлением - минимизирует потери энергии
• Компактный размер и простое крепление на педаль - легко интегрируется в существующие системы

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости или агрессивных химических сред - отсутствует указание степени защиты IP
• Максимальная частота электрических включений - 30 в минуту; превышение может вызвать перегрев контактов
• Не следует использовать в цепях постоянного тока выше 440 В - стандарты рассчитаны только на переменный ток
• Работает только при прямом механическом воздействии на плунжер - не реагирует на приближение, магнитные поля или другие немеханические сигналы

Примеры использования

• Завершение цикла на станке: педаль опускается при закрытии крышки - выключатель размыкает цепь питания
• Система безопасности на конвейере: при попадании ноги на педаль - остановка ленты
• Автоматическая загрузка: нажатие педали подаёт сигнал на сброс или запуск следующего этапа
• Подъёмники и платформы: контроль крайнего нижнего положения

Практические советы

• Перед установкой проверьте свободный ход плунжера - он должен двигаться без заеданий
• Избегайте установки рядом с источниками тепла выше +125 C - даже кратковременный перегрев снижает срок службы
• При использовании в вибрирующих средах используйте антивибрационные прокладки под крепление
• Для длительной эксплуатации регулярно проверяйте целостность проводов и плотность соединений - особенно после 50 000 циклов
• Артикул mn1pum9 от EMAS - единственный вариант в этой серии с таким типом крепления; аналоги без педальной фиксации не подходят для этих задач
