Миниатюрное силовое электромеханическое реле; монтаж в розетку или наконечники Faston (4.8х0.5мм); 2CO 12A; контакты AgNi | 563290120040 Finder 56.32.9.012.0040

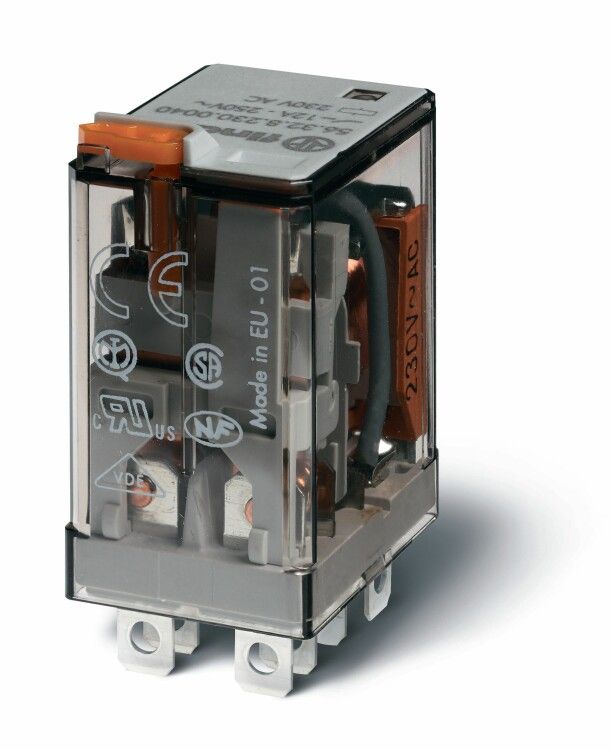

Электромеханическое реле Finder 56 563290120040 - компактное промежуточное реле с двумя переключающими контактами на 12 А, предназначенное для управления нагрузками постоянного тока напряжением до 12 В. Монтаж осуществляется через Faston-наконечники или специальную розетку, что упрощает замену и обслуживание. Устройство оснащено кнопкой тестирования и механическим индикатором положения контактов.

Назначение и область применения

Реле Finder 56 563290120040 используется для коммутации слаботочных цепей управления мощными нагрузками в системах автоматизации. Подходит для управления двигателями, нагревательными элементами, световыми приборами и другими устройствами, требующими гальванической развязки между управляющей и силовой цепями. Часто применяется в панелях управления, промышленном оборудовании, системах безопасности и автономной технике.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 12 В DC
• Номинальный ток контактов: 12 А
• Количество контактов: 2 переключающих (2CO - два однополюсных переключаемых контакта)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуговым разрядам и окислению
• Тип управления: моностабильное (при снятии напряжения с катушки контакты возвращаются в исходное состояние)
• Степень защиты: IP20 - защищён от прикосновений пальцами и от крупных частиц, но не герметичен
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и влажности до 95%
• Подключение: плоские штекеры Faston 4,8×0,5 мм
• Поляризация: свободная - можно подключать катушку любым способом (плюс и минус местами)
• Индикация: механический индикатор положения контактов (видно, включено ли реле)
• Функция теста: кнопка позволяет вручную проверить работу контактов без подачи напряжения на катушку

Совместимость и монтаж

Реле Finder 56 563290120040 совместимо со стандартными розетками серии 56 (например, Finder 70.00.0.000.0000). Также возможно прямое подключение к проводам с наконечниками Faston 4,8×0,5 мм. Для надёжного соединения используйте качественные наконечники, плотно запрессованные на провода. Катушка подключается к источникам постоянного тока 12 В - важно соблюдать полярность только при использовании моделей с диодом защиты, здесь она не требуется. Монтаж на DIN-рейку невозможен - реле предназначено исключительно для установки в розетку или на плату с соответствующими выводами.

Безопасность и стандарты

Реле соответствует европейским нормам: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование и методы измерений). Конструкция обеспечивает безопасную работу при номинальных значениях тока и напряжения. Принудительно управляемые контакты гарантируют, что при отказе механизма контакты не остаются в замкнутом состоянии - повышает безопасность в критических системах.

Преимущества

• Высокая надёжность контактов AgNi - подходят для частых включений и высоких импульсов тока
• Механический индикатор позволяет визуально контролировать состояние реле без приборов
• Кнопка теста даёт возможность диагностировать работоспособность без подачи питания
• Компактные размеры позволяют использовать реле в ограниченных пространствах
• Свободная полярность катушки упрощает монтаж и снижает риск ошибок при подключении

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, пыли или воздействия жидкостей - IP20 не обеспечивает защиту от брызг и пыли
• Не рекомендуется для переменного тока (AC) - только постоянный ток 12 В
• Нет встроенной защиты от скачков напряжения; при работе с индуктивными нагрузками (катушки, двигатели) необходимо применять внешние демпферы (диоды или RC-цепочки)
• Не допускается использование в средах с химически активными газами или агрессивными парами - материал корпуса не рассчитан на такие условия

Примеры использования

• Управление насосом в системе охлаждения станка
• Переключение режимов работы конвейера по сигналу PLC
• Активация сигнализации при срабатывании датчика уровня
• Коммутирование светодиодной подсветки в распределительном щите
• Автоматический контроль зарядки аккумулятора в мобильных устройствах

Практические советы

• При подключении к индуктивной нагрузке (двигателю, реле, соленоиду) обязательно установите антидуговой диод (flyback diode) параллельно нагрузке - это продлит срок службы контактов
• Проверьте соответствие сечения провода и наконечника - для 12 А рекомендовано сечение не менее 1,5 мм2
• При монтаже в розетку убедитесь, что контакты розетки чистые и не деформированы - плохой контакт вызывает перегрев
• Используйте реле только в пределах класса UХL4 - не устанавливайте в помещениях с температурой ниже −25 C или выше +40 C
• При необходимости замены - вынимайте реле из розетки, а не дергайте за провода. Это сохраняет целостность наконечников и самой розетки
