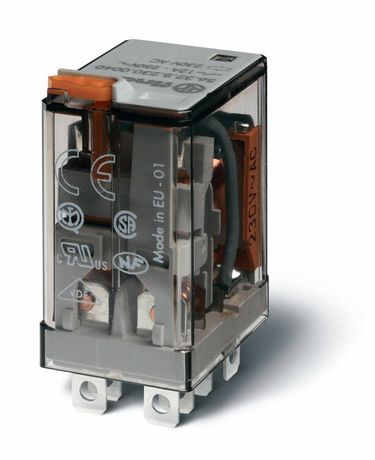

Миниатюрное силовое электромеханическое реле; монтаж в розетку или наконечники Faston (4.8х0.5мм); 2CO 12A; контакты AgNi | 563291100040 Finder 56.32.9.110.0040

Электромеханическое реле Finder 56.32.9.110.0040 - компактное промежуточное устройство с двумя переключающими контактами на 12 А, рассчитанное на постоянный ток 110 В. Подходит для управления нагрузками в автоматизированных системах, где важна надёжность коммутации и возможность проверки состояния без демонтажа.

Назначение и область применения

Реле Finder 56.32.9.110.0040 используется для управления цепями высокой мощности слаботочным сигналом. Применяется в панелях управления, промышленной автоматике, оборудовании с логическими контроллерами. Благодаря возможности установки в розетку или на наконечники Faston, легко заменяется в уже смонтированных системах. Подходит для работы с нагревательными элементами, насосами, клапанами, световыми сигнализациями и другими нагрузками до 12 А.

Технические характеристики

• Напряжение катушки: 110 В постоянного тока (DC)
• Коммутируемый ток: 12 А на каждый контакт
• Количество контактов: 2 переключающих (2CO - два однополюсных переключаемых контакта)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге, подходят для индуктивных нагрузок
• Тип управления: моностабильное (при снятии напряжения контакты возвращаются в исходное состояние)
• Подключение: плоские штекеры Faston 4,8×0,5 мм
• Степень защиты: IP20 - защищено от прикосновений пальцами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Корпус: пластиковый, самозагасящий, соответствует нормам UL94 V-0
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)

Совместимость и монтаж

Реле Finder 56.32.9.110.0040 совместимо со стандартными розетками для серии 56 (например, Finder 70.00.0.000.0000). Также возможно прямое подключение через наконечники Faston 4,8×0,5 мм - без необходимости пайки. Монтаж осуществляется на DIN-рейку или в панели с фиксацией в гнездо. Для подключения катушки используйте выводы 13–14; контакты - 1–2, 3–4, 5–6, 7–8 (по схеме 2CO). Обязательно соблюдайте полярность при подключении катушки - хотя она свободная, рекомендовано подключать «+» на вывод 13.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, что гарантирует безопасную работу в промышленных условиях. Конструкция имеет принудительно управляемые контакты - при отказе механизма контакты остаются разомкнутыми, предотвращая аварийное замыкание. Сертифицировано для использования в системах безопасности и управления.

Преимущества

• Высокая долговечность контактов AgNi - выдерживают более 100 000 операций при номинальной нагрузке
• Интегрированная кнопка тестирования - позволяет проверить работоспособность без отключения питания
• Механический индикатор положения контактов - визуально показывает, включен ли реле
• Компактный форм-фактор - занимает мало места на плате или в распределительной коробке
• Гибкая система подключения - поддерживает как розеточный, так и прямой монтаж

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не обеспечивает защиту от брызг и пыли
• Не подходит для переменного тока - катушка рассчитана только на 110 В постоянного тока
• Максимальный ток 12 А - нельзя использовать для нагрузок выше этого значения, особенно с индуктивностью (двигатели, трансформаторы требуют снижения запаса)
• Не рекомендуется для частых включений/выключений свыше 10 раз в минуту - возможен перегрев катушки

Примеры использования

• Управление нагревателем в термостате системы кондиционирования
• Переключение режима работы конвейера по команде PLC
• Активация звуковой сигнализации при срабатывании датчика уровня
• Контроль включения/выключения освещения в цеху по таймеру
• Автоматическая блокировка оборудования при аварии - благодаря принудительному размыканию контактов

Практические советы

• При использовании с индуктивными нагрузками (электродвигатели, реле) обязательно подключите дроссель или RC-цепь для гашения импульсов
• Проверьте соответствие посадочных размеров перед установкой - розетка должна плотно фиксировать реле без люфта
• При монтаже на наконечники убедитесь, что они правильно обжаты - плохой контакт вызывает перегрев
• Индикатор положения контактов удобен для диагностики, но не заменяет измерение мультиметром - всегда проверяйте реальное состояние цепи
• Для длительной работы в условиях колебаний напряжения выбирайте источник с пульсацией менее +-10 % от 110 В
