Миниатюрное силовое электромеханическое реле; монтаж в розетку или наконечники Faston (4.8х0.5мм); 4CO 12A; контакты AgNi | 563492200010 Finder 56.34.9.220.0010

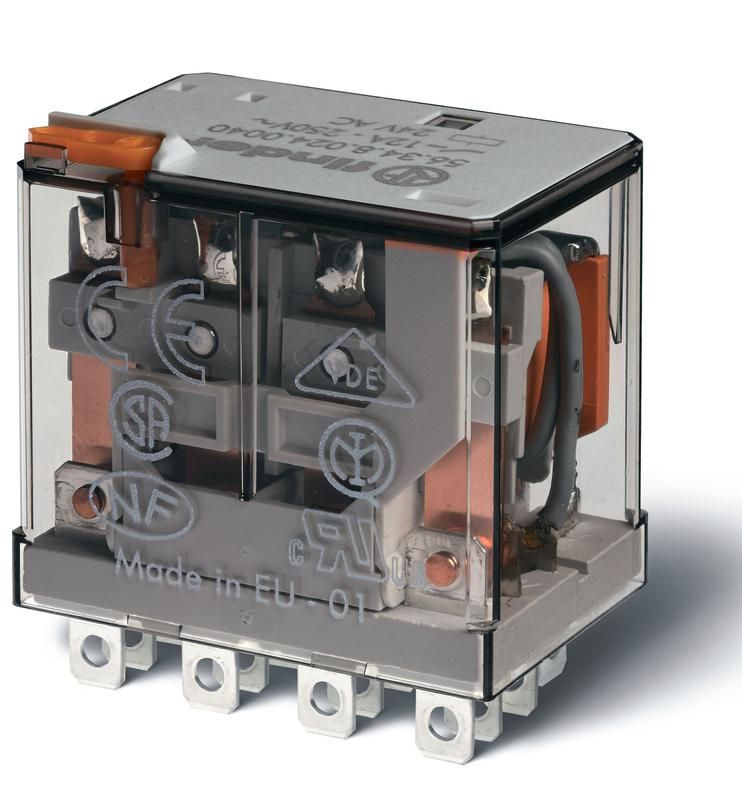

Электромеханическое реле Finder 56 563492200010 - компактное промежуточное устройство с четырьмя переключающими контактами на 12 А, предназначенное для коммутации цепей постоянного тока напряжением 220 В. Монтаж осуществляется через Faston-наконечники или специальную розетку, что упрощает замену и обслуживание. Подходит для автоматизации оборудования, систем управления и промышленной электроники.

Назначение и область применения

Реле Finder 56 563492200010 используется как промежуточное устройство для управления нагрузками средней мощности в цепях постоянного тока. Его основная задача - изолировать слаботочные управляющие сигналы от силовых цепей. Применяется в системах автоматизации, станках, конвейерах, устройствах управления освещением, HVAC и других промышленных решениях, где требуется надёжная коммутация при высокой плотности установки.

Технические характеристики

• Тип реле: промежуточное, моностабильное (возврат в исходное состояние после снятия напряжения)
• Напряжение катушки: 220 В постоянного тока (DC)
• Коммутируемый ток: до 12 А на каждый контакт
• Количество контактов: 4 переключающих (4CO - четыре однополюсных перекидных контакта)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге, долговечен при переключении
• Подключение: плоские штекеры Faston 4,8×0,5 мм
• Способ монтажа: в розетку или на наконечники (не на печатную плату, несмотря на указание в характеристиках - см. раздел “Ограничения”)
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, но не от воды и пыли
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Кнопка теста: есть - позволяет проверить работу контактов без подачи управляющего сигнала

Совместимость и монтаж

Реле Finder 56 563492200010 совместимо с базовой розеткой серии 56 (например, модель 99.01.9.000.0000). Для монтажа используйте розетку - она обеспечивает быстрый доступ, безопасное подключение и возможность замены без пайки. Штекеры Faston 4,8×0,5 мм подходят к стандартным клеммным колодкам и проводам с наконечниками такого же размера. Обратите внимание: хотя в характеристиках указано «монтаж на плату», фактически реле предназначено **только** для установки в розетку. Пайка в плату невозможна - выводы не рассчитаны на паяльник и не имеют соответствующих геометрических форм.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование механической прочности и долговечности). Контакты AgNi обеспечивают соответствие классу IEC 60947-5-1 для коммутационной износостойкости. Кнопка теста повышает безопасность при диагностике - снижает риск случайного запуска оборудования.

Преимущества

• Высокая плотность контактов: 4CO в компактном корпусе экономит место в щитах
• Надёжные контакты AgNi - меньше окисления и дугового износа по сравнению с обычным серебром
• Кнопка теста ускоряет диагностику и снижает время простоя
• Свободная поляризация катушки - не требует соблюдения полярности при подключении
• Интерфейс Faston - удобен для частых замен и модульных решений

Ограничения применения

• Не применяйте в условиях влаги, пыли или агрессивной среды - IP20 не обеспечивает защиту от внешних факторов
• Запрещена пайка выводов - реле не предназначено для монтажа на печатную плату, несмотря на некорректное указание в характеристиках
• Максимальный ток - 12 А. Не использовать для нагрузок выше этого значения, особенно при индуктивных нагрузках (двигатели, соленоиды)
• Работает только с постоянным током - нельзя применять в сетях переменного тока 220 В AC
• Температурный диапазон ограничен: ниже −25C или выше +55C возможны отказы

Примеры использования

• Управление электромагнитными клапанами в системах пневматики
• Переключение режимов работы станков между ручным и автономным циклом
• Контроль вентиляторов в контроллерах тепловых насосов
• Автоматизация световых сигналов в производственных зонах
• Резервное питание и переключение между источниками в малогабаритных щитах

Практические советы

• Обязательно используйте совместимую розетку Finder 56 - это гарантирует правильное соединение и предотвращает перегрев
• Проверьте сечение провода: для 12 А рекомендовано сечение не менее 1,5 мм2
• При работе с индуктивными нагрузками (катушки, двигатели) добавьте фри-wheeling диод параллельно нагрузке - продлит срок службы контактов
• При замене выключайте питание - даже при отключенном управлении контакты могут находиться под напряжением
• Для многократных операций (более 1 млн циклов) регулярно проверяйте контакты - AgNi долговечен, но не вечный
