Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату; 2CO 10A; контакты AgNi; катушка 12В DC | 551290120000 Finder 55.12.9.012.0000

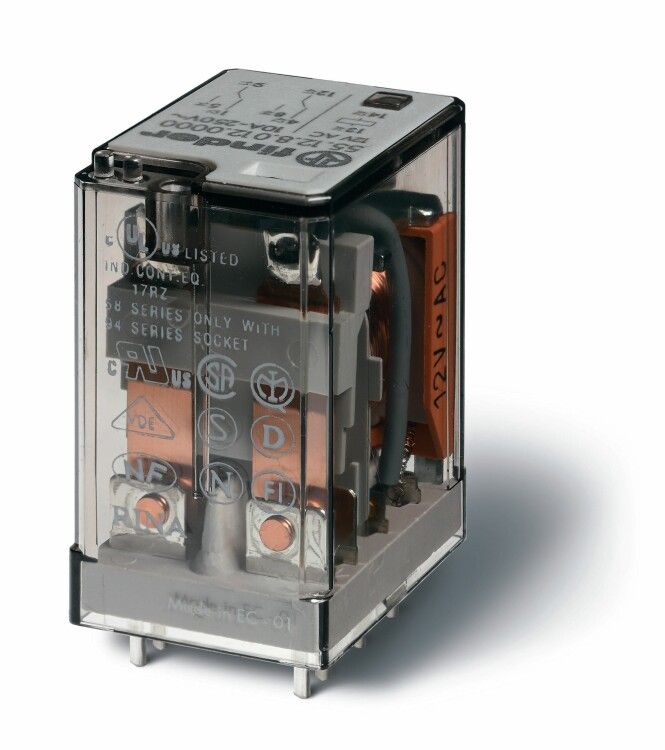

Электромеханическое реле Finder 55.12.9.012.0000 - компактное промежуточное реле с двумя переключающими контактами на 10 А, рассчитанное на управление постоянным током напряжением 12 В. Подходит для установки на печатную плату в устройствах автоматизации, где важна надёжность и малые габариты.

Назначение и область применения

Реле Finder 55.12.9.012.0000 используется для коммутации слаботочных цепей управления и силовых нагрузок до 10 А. Применяется в системах автоматизации, контроллерах, бытовой и промышленной электронике, где требуется изолированное управление одним сигналом несколькими цепями. Удобно для замены механических выключателей в плотно упакованных платах.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество контактов: 2 переключающих (2CO - два однополюсных переключающих контакта)
• Тип контактов: AgNi (серебро с никелем) - устойчивы к дуге, подходят для частых включений
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Способ монтажа: через выводы на печатную плату (PTH)
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям и крупным частицам, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 55.12.9.012.0000 совместимо со всеми типами печатных плат, соответствующих стандартному шагу выводов 5 мм. Для монтажа используйте отверстия диаметром 0,8–1,0 мм. Катушка требует точного соблюдения напряжения 12 В DC - превышение вызывает перегрев. Максимальная мощность рассеивания на катушке - около 0,5 Вт. Убедитесь, что площадка на плате обеспечивает достаточное теплоотведение при длительной работе под нагрузкой.

Безопасность и стандарты

Реле сертифицировано по европейским нормам EN 61810-1 (базовые требования), EN 61810-2 (требования к контактам) и EN 61810-7 (тестирование на долговечность). Соответствует классу безопасности II. Не предназначен для работы во взрывоопасных средах. Гарантированная механическая долговечность - более 10 млн операций, электрическая - до 100 тыс. при номинальной нагрузке.

Преимущества

• Высокая надёжность контактов AgNi - меньше окисления и сваривания, чем у обычного серебра
• Миниатюрный форм-фактор позволяет экономить место на плате
• Свободная полюсность упрощает сборку и снижает риск ошибок при подключении
• Поддержка высокой коммутационной способности (10 А) при малых габаритах
• Соответствие международным стандартам повышает доверие при прохождении сертификации оборудования

Ограничения применения

• Не предназначено для работы в условиях влаги, пыли или агрессивных сред - IP20 не обеспечивает защиту от внешних факторов
• Не рекомендуется для коммутации индуктивных нагрузок выше 10 А (например, больших двигателей) без дополнительной защиты (диода, RC-цепочка)
• Имеет ограниченный рабочий температурный диапазон - не использовать ниже −25C и выше +40C
• Не подходит для переменного тока - только постоянный ток 12 В
• Отсутствуют встроенные фильтры помех - при чувствительной аппаратуре потребуется экранирование

Примеры использования

• Управление резистивными нагревательными элементами в контрольно-измерительных приборах
• Переключение режимов работы в автономных системах освещения
• Коммуникация между микроконтроллером и внешними устройствами (реле, клапаны, насосы)
• Автоматические панели управления в пищевой и легкой промышленности
• Системы сигнализации и охраны с множеством входов/выходов

Практические советы

• При проектировании платы учтите зазор между контактами - минимальное расстояние 3 мм для 10 А
• Для увеличения срока службы реле не включайте его на предельной нагрузке постоянно - лучше оставляйте запас 20%
• При использовании с индуктивными нагрузками (катушки, двигатели) обязательно установите демпферную цепь (диод или RC-элемент) параллельно выходу
• Проверьте соответствие паяльной технологии - максимальная температура пайки не должна превышать 260C более 10 секунд
• При замене аналогичного реле проверьте, чтобы новый экземпляр имел ту же маркировку - даже незначительные отличия в материале контактов влияют на срок службы
